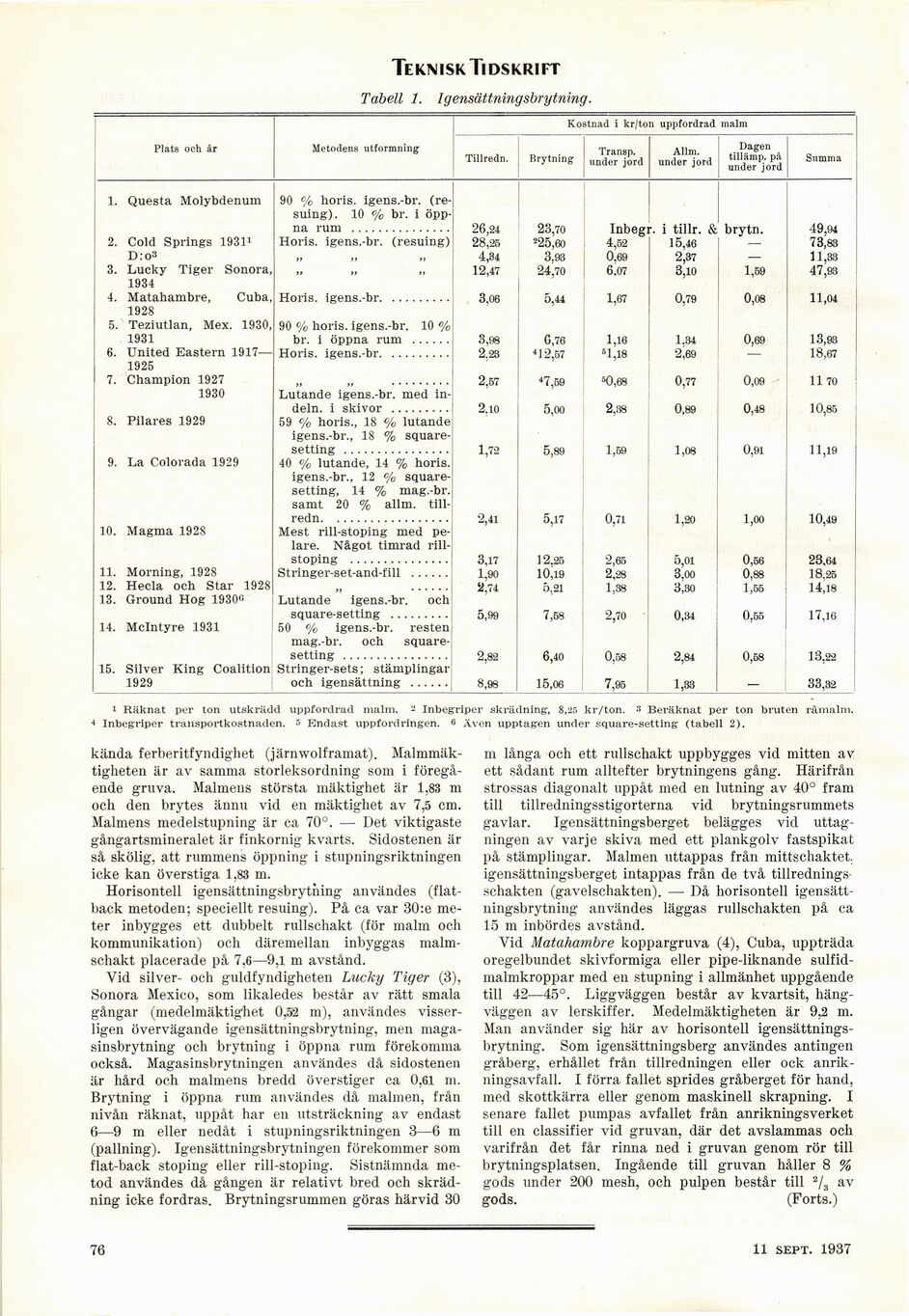

Teknisk Tidskrift
Tabell 1. 1 gensätt ningsbrytning.
Plats och år Metodens utformning Kostnad i kr/ton uppfordrad malm
Tillredn. Brytning Transp. under jord Allm. under jord Dagen tillämp. på under jord Summa
1. Questa Molybdenum 90 % horis. igens.-br. (re-
suing). 10 % br. i öpp-
na rum ............... 26,24 23,70 Inbegr. i tillr. & brytn. 49.94
2. Cold Springs 19311 Horis. igens.-br. (resuing) 28,25 225,60 3.93 4,52 15,46 — 73,83
D:o3 >> a // 4,34 0,69 2,37 — 11,33
3. Lucky Tiger Sonora, >J H 11 12,47 24,70 6,07 3,10 1,59 47,93
1934
4. Matahambre, Cuba, Horis. igens.-br.......... 3,06 5,44 1,67 0,79 0,08 11,04
1928
5. Teziutlan, Mex. 1930, 90 % horis. igens.-br. 10 %
1931 br. i öppna rum ...... 3,98 0,76 1,16 1.34 0,69 13,93
6. United Eastern 1917— Horis. igens.-br.......... 2.23 412,57 51,18 2i69 — 18,67
1925
7. Champion 1927 ,, ,, ......... 2,57 47,59 50,68 0,77 0,09 1170
1930 Lutande igens.-br. med in-
deln. i skivor ......... 2.10 5,00 2,38 0,89 0,48 10,85
8. Pilares 1929 59 % horis., 18 % lutande
igens.-br., 18 % square-
setting ................ 1,72 5,89 1,59 1,08 0,91 11,19
9. La Colorada 1929 40 % lutande, 14 % horis.
igens.-br., 12 % square-
setting, 14 % mag.-br.
samt 20 % allm. till-
redn.................. 2,41 5,17 0,71 1,20 1,00 10,49
10. Magma 1928 Mest rill-stoping med pe-
lare. Något timrad rill-
stoping ............... 3,17 12,25 2,65 5,01 0,56 23,64
11. Morning, 1928 Stringer-set-and-fill ...... 1,90 10,19 2,28 3,00 0,88 18.25
12. Hecla och Star 1928 ,, ...... 2,74 5,21 1,38 3,30 1,55 14,18
13. Ground Hog 1930» Lutande igens.-br. och
square-setting ......... 5,99 7,58 2,70 0,34 0,55 17,16
14. Mclntyre 1931 50 % igens.-br. resten
mag.-br. och square-
setting ................ 2,82 6,40 0,58 2,84 0,58 13,22
15. Silver King Coalition Stringer-sets; stämplingar
1929 och igensättning ...... 8,98 15,06 7,95 1,33 — 33,32
i Räknat per ton utskrädd uppfordrad malm. 2 Inbegriper skrädning, 8,25 kr/ton. 3 Beräknat per ton bruten råmalm.
■4 Inbegriper transportkostnaden. 5 Endast uppfordringen, o Även upptagen under square-setting (tabell 2).
kända ferberitfyndighet (järnwolframat).
Malmmäk-tigheten är av samma storleksordning som i
föregående gruva. Malmens största mäktighet är 1,83 m
och den brytes ännu vid en mäktighet av 7,5 cm.
Malmens medelstupning är ca 70°. — I)et viktigaste
gångartsmineralet är finkornig kvarts. Sidostenen är
så skölig, att rummens öppning i stupningsriktningen
icke kan överstiga 1,83 m.
Horisontell igensättningsbrything användes
(flatback metoden; speciellt resuing). På ca var 30:e
meter inbygges ett dubbelt rullschakt (för malm och
kommunikation) och däremellan inbyggas
malmschakt placerade på 7,6—9,1 m avstånd.
Vid silver- och guldfyndigheten Lucky Tiger (3),
Sonora Mexico, som likaledes består av rätt smala
gångar (medelmäktighet 0,512 m), användes
visserligen övervägande igensättningsbrytning, men
magasinsbrytning och brytning i öppna rum förekomma
också. Magasinsbrytningen användes då sidostenen
är hård och malmens bredd överstiger ca 0,61 m.
Brytning i öppna rum användes då malmen, från
nivån räknat, uppåt har en utsträckning av endast
6—9 m eller nedåt i stupningsriktningen 3—6 m
(pallning). Igensättningsbrytningen förekommer som
flat-back stoping eller rill-stoping. Sistnämnda
metod användes då gången är relativt bred och
skrädning icke fordras. Brytningsrummen göras härvid 30
m långa och ett rullschakt uppbygges vid mitten av
ett sådant rum alltefter brytningens gång. Härifrån
strossas diagonalt uppåt med en lutning av 40° fram
till tillredningsstigorterna vid brytningsrummets
gavlar. Igensättningsberget belägges vid
uttagningen av varje skiva med ett plankgolv fastspikat
på stämplingar. Malmen uttappas från mittschaktet,
igensättningsberget intappas från de två
tillredningsschakten (gavelschakten). — Då horisontell
igensättningsbrytning användes läggas rullschakten på ca
15 m inbördes avstånd.
Vid Matahambre koppargruva (4), Cuba, uppträda
oregelbundet skivformiga eller pipe-liknande
sulfid-malmkroppar med en stupning i allmänhet uppgående
till 42—45°. Liggväggen består av kvartsit,
häng-väggen av lerskiffer. Medelmäktigheten är 9,2 m.
Man använder sig här av horisontell
igensättningsbrytning. Som igensättningsberg användes antingen
gråberg, erhållet från tillredningen eller ock
anrikningsavfall. I förra fallet sprides gråberget för hand,
med skottkärra eller genom maskinell skrapning. I
senare fallet pumpas avfallet från anrikningsverket
till en classifier vid gruvan, där det avslammas och
varifrån det får rinna ned i gruvan genom rör till
brytningsplatsen. Ingående till gruvan håller 8 %
gods under 200 mesh, och pulpen består till 2/3 av
gods. (Forts.)
76
11 sept. 1937
