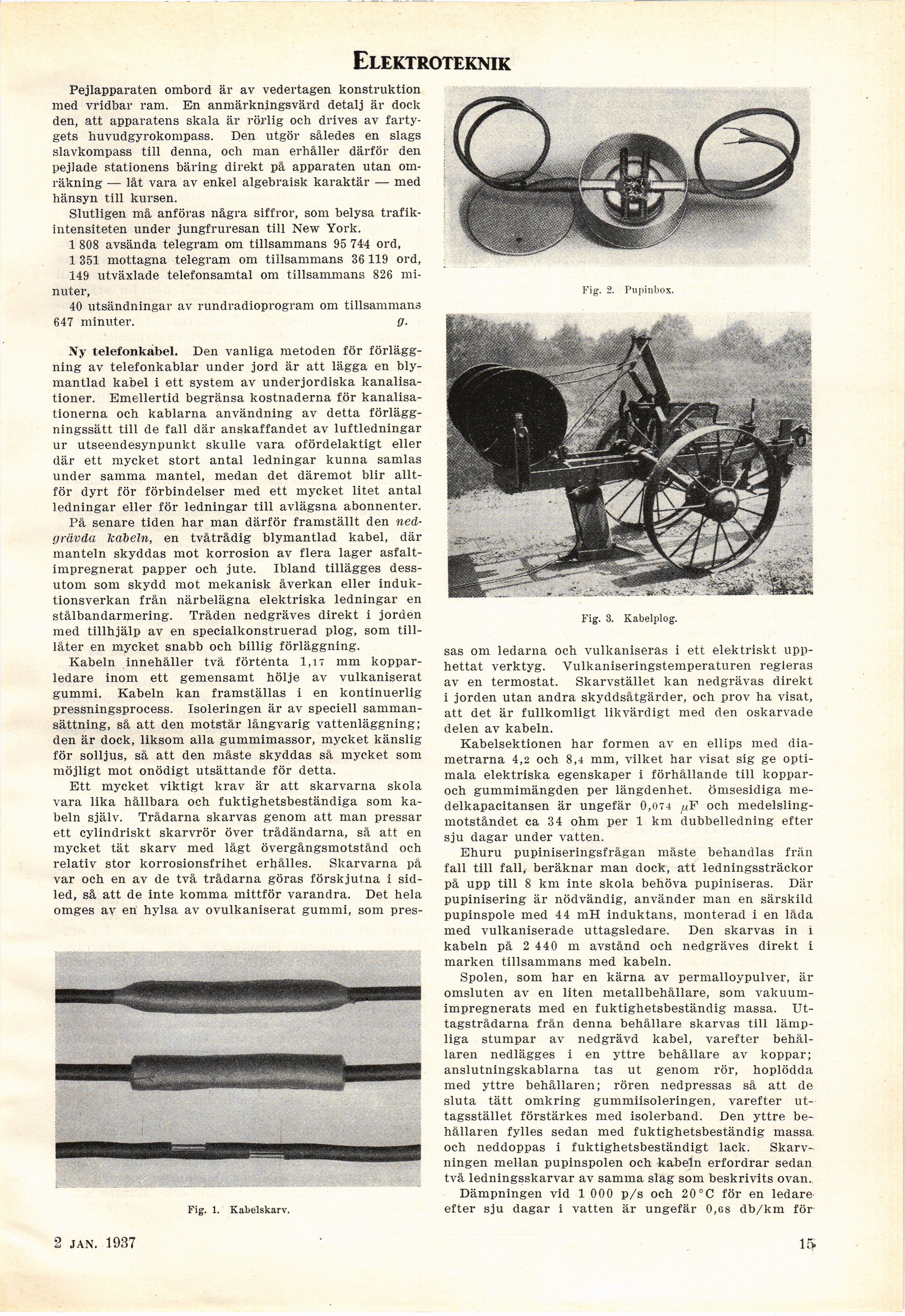

Elektroteknik
Pejlapparaten ombord är av vedertagen konstruktion
med vridbar ram. En anmärkningsvärd detalj är dock
den, att apparatens skala är rörlig och drives av
fartygets huvudgyrokompass. Den utgör således en slags
slavkompass till denna, och man erhåller därför den
pejlade stationens bäring direkt på apparaten utan
omräkning — låt vara av enkel algebraisk karaktär — med
hänsyn till kursen.
Slutligen må anföras några siffror, som belysa
trafik-intensiteten under jungfruresan till New York.
1 808 avsända telegram om tillsammans 95 744 ord,
1 351 mottagna telegram om tillsammans 36 119 ord,
149 utväxlade telefonsamtal om tillsammans 826
minuter,
40 utsändningar av rundradioprogram om tillsammans
647 minuter. g.
Fig. 3. Kabelplog.
sas om ledarna och vulkaniseras i ett elektriskt
upphettat verktyg. Vulkaniseringstemperaturen regleras
av en termostat. Skarvstället kan nedgrävas direkt
i jorden utan andra skyddsåtgärder, och prov ha visat,
att det är fullkomligt likvärdigt med den oskarvade
delen av kabeln.
Kabelsektionen har formen av en ellips med
diametrarna 4,2 och 8,4 mm, vilket har visat sig ge
optimala elektriska egenskaper i förhållande till
koppar-och gummimängden per längdenhet, ömsesidiga
me-delkapacitansen är ungefär 0,074 ^F och
medelsling-motståndet ca 34 ohm per 1 km dubbelledning efter
sju dagar under Vatten.
Ehuru pupiniseringsfrågan måste behandlas frän
fall till fall, beräknar man dock, att ledningssträckor
på upp till 8 km inte skola behöva pupiniseras. Där
pupinisering är nödvändig, använder man en särskild
pupinspole med 44 mH induktans, monterad i en låda
med vulkaniserade uttagsledare. Den skarvas in i
kabeln pä 2 440 m avstånd och nedgräves direkt i
marken tillsammans med kabeln.
Spolen, som har en kärna av permalloypulver, är
omsluten av en liten metallbehållare, som
vakuum-impregnerats med en fuktighetsbeständig massa.
TJt-tagstrådarna från denna behållare skarvas till
lämpliga stumpar av nedgrävd kabel, varefter
behållaren nedlägges i en yttre behållare av koppar;
anslutningskablarna tas ut genom rör, hoplödda
med yttre behållaren; rören nedpressas så att de
sluta tätt omkring gummiisoleringen, varefter
uttagsstället förstärkes med isolerband. Den yttre
behållaren fylles sedan med fuktighetsbeständig massa
och neddoppas i fuktighetsbeständigt lack.
Skarvningen mellan pupinspolen och kabeln erfordrar sedan
två ledningsskarvar av samma slag som beskrivits ovan.
Dämpningen vid 1 000 p/s och 20°C för en ledare
efter sju dagar i vatten är ungefär 0,gs db/km för
Fig. 2. Pupinbox.
Ny telefonkabel. Den vanliga metoden för
förläggning av telefonkablar under jord är att lägga en
bly-mantlad kabel i ett system av underjordiska
kanalisa-tioner. Emellertid begränsa kostnaderna för
kanalisa-tionerna och kablarna användning av detta
förläggningssätt till de fall där anskaffandet av luftledningar
ur utseendesynpunkt skulle vara ofördelaktigt eller
där ett mycket stort antal ledningar kunna samlas
under samma mantel, medan det däremot blir
alltför dyrt för förbindelser med ett mycket litet antal
ledningar eller för ledningar till avlägsna abonnenter.
På senare tiden har man därför framställt den
nedgrävda kabeln, en tvåtrådig blymantlad kabel, där
manteln skyddas mot korrosion av flera lager
asfalt-impregnerat papper och jute. Ibland tillägges
dessutom som skydd mot mekanisk åverkan eller
induktionsverkan från närbelägna elektriska ledningar en
stålbandarmering. Tråden nedgräves direkt i jorden
med tillhjälp av en specialkonstruerad plog, som
tilllåter en mycket snabb och billig förläggning.
Kabeln innehåller två förtènta l,ir mm
kopparledare inom ett gemensamt hölje av vulkaniserat
gummi. Kabeln kan framställas i en kontinuerlig
pressningsprocess. Isoleringen är av speciell
sammansättning, så att den motstår långvarig vattenläggning;
den är dock, liksom alla gummimassor, mycket känslig
för solljus, så att den måste skyddas så mycket som
möjligt mot onödigt utsättande för detta.
Ett mycket viktigt krav är att skarvarna skola
vara lika hållbara och fuktighetsbeständiga som
kabeln själv. Trådarna skarvas genom att man pressar
ett cylindriskt skarvrör över trådändarna, så at.t en
mycket tät skarv med lågt övergångsmotstånd och
relativ stor korrosionsfrihet erhålles. Skarvarna på
var och en av de två trådarna göras förskjutna i
sidled, så att de inte komma mittför varandra. Det hela
omges av en hylsa av ovulkaniserat gummi, som pres-
Fig. 1. Kabelskarv.
2 jan. 1937
