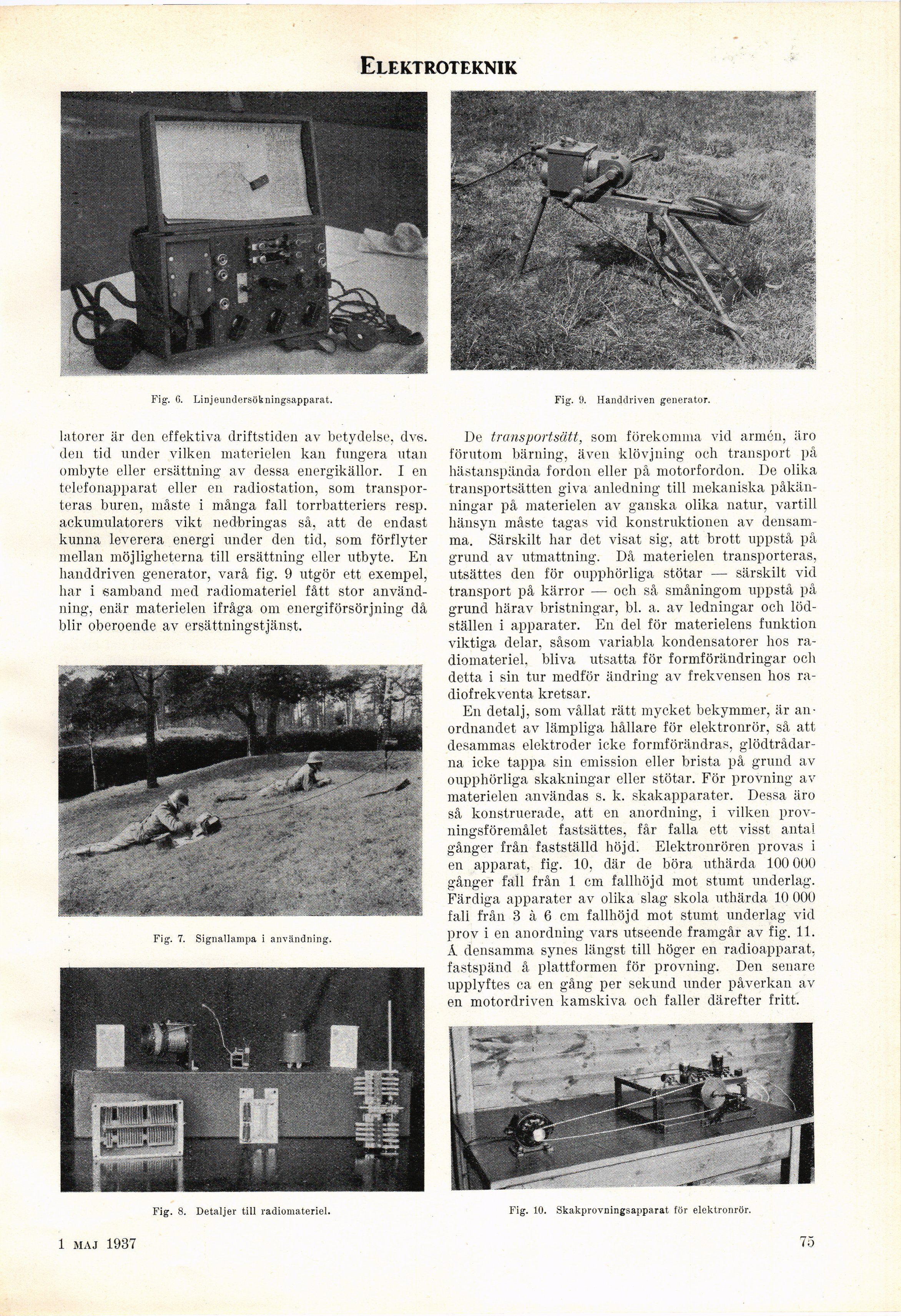

Elektroteknik
Fig. G. Linjeundersökningsapparat.
latorer är den effektiva driftstiden av betydelse, dvs.
den tid under vilken materielen kan fungera utan
ombyte eller ersättning av dessa energikällor. I en
telefonapparat eller en radiostation, som
transporteras buren, måste i många fall torrbatteriers resp.
ackumulatorers vikt nedbringas så, att de endast
kunna leverera energi under den tid, som förflyter
mellan möjligheterna till ersättning eller utbyte. En
handdriven generator, varå fig. 9 utgör ett exempel,
har i samband med radiomateriel fått stor
användning, enär materielen ifråga om energiförsörjning då
blir oberoende av ersättningstjänst.
Fig. 9. Handdriven generator.
De transportsätt, som förekomma vid armén, äro
förutom bärning, även klövjning och transport på
hästanspända fordon eller på motorfordon. De olika
transportsätten giva anledning till mekaniska
påkänningar på materielen av ganska olika natur, vartill
hänsyn måste tagas vid konstruktionen av
densamma. Särskilt har det visat sig, att brott uppstå på
grund av utmattning. Då materielen transporteras,
utsättes den för oupphörliga stötar — särskilt vid
transport på kärror — och så småningom uppstå på
grund härav bristningar, bl. a. av ledningar och
löd-ställen i apparater. En del för materielens funktion
viktiga delar, såsom variabla kondensatorer hos
radiomateriel, bliva utsatta för formförändringar och
detta i sin tur medför ändring av frekvensen hos
ra-diofrekventa kretsar.
En detalj, som vållat rätt mycket bekymmer, är
anordnandet av lämpliga hållare för elektronrör, så att
desammas elektroder icke formförändras,
glödtrådarna icke tappa sin emission eller brista på grund av
oupphörliga skakningar eller stötar. För provning av
materielen användas s. k. skakapparater. Dessa äro
så konstruerade, att en anordning, i vilken
provningsföremålet fastsättes, får falla ett visst antal
gånger från fastställd höjd. Elektronrören provas i
en apparat, fig. 10, där de böra uthärda 100 000
gånger fall från 1 cm fallhöjd mot stumt underlag.
Färdiga apparater av olika slag skola uthärda 10 000
fall från 3 à 6 cm fallhöjd mot stumt underlag vid
prov i en anordning vars utseende framgår av fig. 11.
Å densamma synes längst till höger en radioapparat,
fastspänd å plattformen för provning. Den senare
upplyftes ca en gång per sekund under påverkan av
en motordriven kamskiva och faller därefter fritt.
Fig. 8. Detaljer till radiomateriel. Fig. 10. Skakprovningsapparat för elektronrör.
1 maj 1937
75
Fig. 7. Signallampa i användning.
