Elektroteknik
städer på några kilometers avstånd från
arbetsplatsen. Så har exempelvis ägt rum vid Krångede
och Stadsforsen.
Den ökade användningen av arbetsmaskiner har
också medfört möjlighet att utföra arbetena
snabbare än tidigare, vilket minskar ränteförlusten under
byggnadstiden.
Moderna arbetsmaskiner och förbättrad
byggnadsteknik ha sålunda skapat möjlighet att utbygga
vattenkraften på ett förhållandevis billigt sätt.
Den allmänna tendensen i själva planläggningen av
vattenkraftverk är ganska svår att angiva, speciellt
i vårt land, där på grund av geologiska förhållanden
det ena strömfallet sällan liknar det andra. Man kan
sålunda icke upprätta förslag till några typstationer,
såsom t. e. kan bli fallet vid vattenkraftbyggnader i
en flod, som med jämnt lopp framflyter i ett land
utan större nivåskillnader, t. e. i Tyskland; där
utföras på flera håll kanalisering och
vattenkraftutbyggnader genom flodernas avtrappning med i stort
sett samma fallhöjder efter tämligen enhetliga typer.
Som exempel kan anföras floden Main, där dammar
med slussar och kraftstationer byggas i stort antal i
samband med Rhen—Main—Donau-kanaliseringen.
I våra älvar med växlande fallhöjder, olikheter i
grundförhållanden, möjligheten till sammanslagning
av mindre fall och forssträckor måste utbyggandet
medföra individuell lösning av nästan varje
kraft-statiönsproblem. Noggranna undersökningar och
kostnadsberäkningar av alternativa förslag äro därför
behövliga för att man skall nå den bästa och mest
ekonomiska lösningen av dessa ofta verkligen svåra
problem.
Speciella konstruktioner.
Jag skall nu helt kort ingå på några detaljer
beträffande nutida vattenbyggnadskonstruktioner, deras
utförande och underhåll.
Då till- och avloppskanaler utechaktas till billigt
pris med hjälp av grävmaskiner, lönar det sig att
utföra dem méd större dimensioner, dvs. för mindre
vattenhastighet än tidigare. Härmed bli nämligen
fallförlusterna mindre och kraften fullständigare
tillgodogjord. I samband därmed kan man emellertid i
stor utsträckning undvara tidigare brukliga skydd för
kanalslänter mot erosion, då vattenhastigheten i
allmänhet ej är större än att vanliga jordarter icke
påverkas härav.
Ifråga om rörliga delar i vattenbyggnaderna, dvs.
luckor i regleringsdammar, avstängningar för
kanaler och tubintag, kan man säga, att en viss
standardisering åstadkommits. Vertikala skjutluckor med
gummitätning mot plåtklädda falsar fungera bra och
kunna genom lämplig uppvärmning drivas även
vintertid.
Luckor av annan typ, som kommit till allt större
användning, äro sektorluckorna, vilka, då de sakna
stödrullar, äro mycket driftsäkra och genom
värmning av sidoanslagens plåtar bli lättmanövrerade även
vintertid, Då särskilda falsar icke erfordras vid
sektorluckor, blir pelarnas utförande enklare och
billigare. Detta är till fördel särskilt vid armerade
betongkonstruktioner, vid vilka det är av vikt att de
tunna murarna ej bli sönderstyckade av djupt
ingående luckfalsar.
Luckornas manövrering sker oftast med elektriska

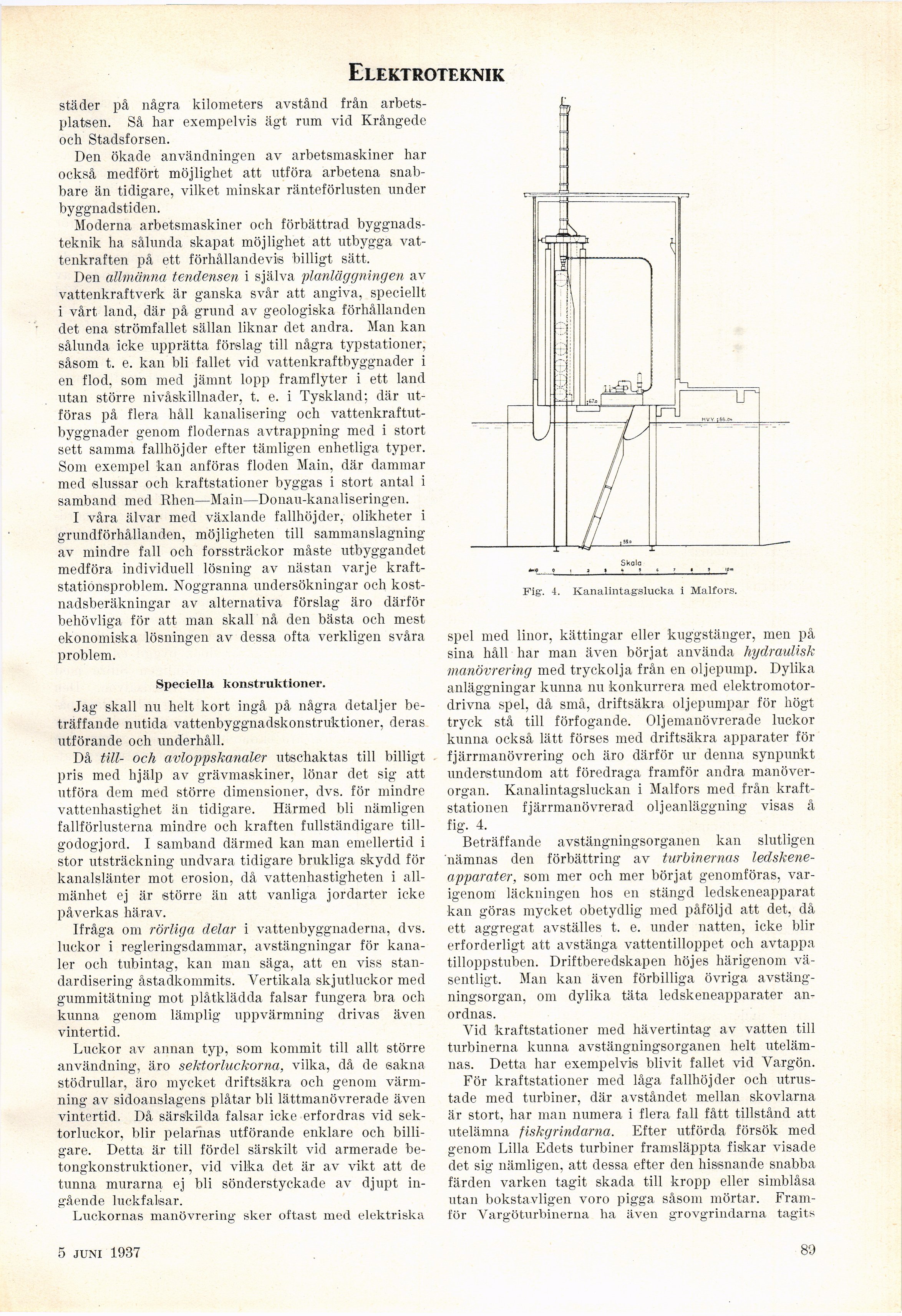

Fig. 4. Kanalintagslucka i Malfors.
spel med linor, kättingar eller kuggstänger, men på
sina håll har man även börjat använda hydraulisk
manövrering med tryckolja från en oljepump. Dylika
anläggningar kunna nu konkurrera med
elektromotordrivna spel, då snut, driftsäkra oljepumpar för högt
tryck stå till förfogande. Oljemanövrerade luckor
kunna också lätt förses med driftsäkra apparater för
fjärrmanövrering och äro därför ur denna synpunkt
understundom att föredraga framför andra
manöverorgan. Kanalintagsluckan i Malfors med från
kraftstationen fjärrmanövrerad oljeanläggning visas å
fig. 4.
Beträffande avstängningsorganen kan slutligen
nämnas den förbättring av turbinernas
ledskeneapparater, som mer och mer börjat genomföras,
varigenom läckningen hos en stängd ledskeneapparat
kan göras mycket obetydlig med påföljd att det, då
ett aggregat avställes t. e. under natten, icke blir
erforderligt att avstänga vattentilloppet och avtappa
tilloppstuben. Driftberedskapen höjes härigenom
väsentligt. Man kan även förbilliga övriga
avstängningsorgan, 0111 dylika täta ledskeneapparater
anordnas.
Vid kraftstationer med hävertintag av vatten till
turbinerna kunna avstängningsorganen helt
utelämnas. Detta har exempelvis blivit fallet vid Vargön.
För kraftstationer med låga fallhöjder och
utrustade med turbiner, där avståndet mellan skovlarna
är stort, har man numera i flera fall fått tillstånd att
utelämna fiskgrindarna. Efter utförda försök med
genom Lilla Edets turbiner framsläppta fiskar visade
det sig nämligen, att dessa efter den hissnande snabba
färden varken tagit skada till kropp eller simblåsa
utan bokstavligen voro pigga såsom mörtar.
Framför Vargöturbinerna ha även grovgrindarna tagits
5 juni 1937
89
