strålkastare och friskluftintag. Till vänster
därom synas de båda elektronkamerorna (med
ikonoskop), av vilka den ena äro monterad på en
lättrörlig liten vagn (se även fig. 2). Längst till
vänster på fig. 1 synes en filmsändare med
Mechau-projektor (en förbättrad upplaga av det gamla
linshjulet), vidare förstärkarrummet samt slutligen
regirummet för ljud och bild. På fig. 4 visar den första
och andra kontrollbilden vad som för ögonblicket
upptages av resp. elektronkamera, medan den tredje
bilden visar vad som utsändes. Innan en ny scen
utsändes kan regissören sålunda på sin kontrollbild
konstatera hur scenen tar sig ut. Övergång från den
ena bilden till den andra kan ske antingen
ögonblickligt eller successivt. Man kan även åstadkomma
lustiga effekter genom att en stund köra med båda
bilderna inkopplade, varvid den ena exempelvis kan
utföras som en svag fantombild ovanpå den andra.
Vid ett tillfälle, då två småflickor dansade på scenen,
dubblerade man plötsligt bilden, så att fyra flickor
syntes, två och två utförande samma rörelser. Efter
en stund växlade man om, så att det nytillkomna
paret utgjorde spegelbilden till de båda danserskorna
osv. Fig. 5 visar
Telefunkens televisionsmottagare FE VI, där bilden
betraktas via en spegel i det
uppfällda locket.
Elektronstrålröret på fig. 6 har
en diameter på 50 cm,
varvid den effektiva bildytan utgör 32 × 27 cm.

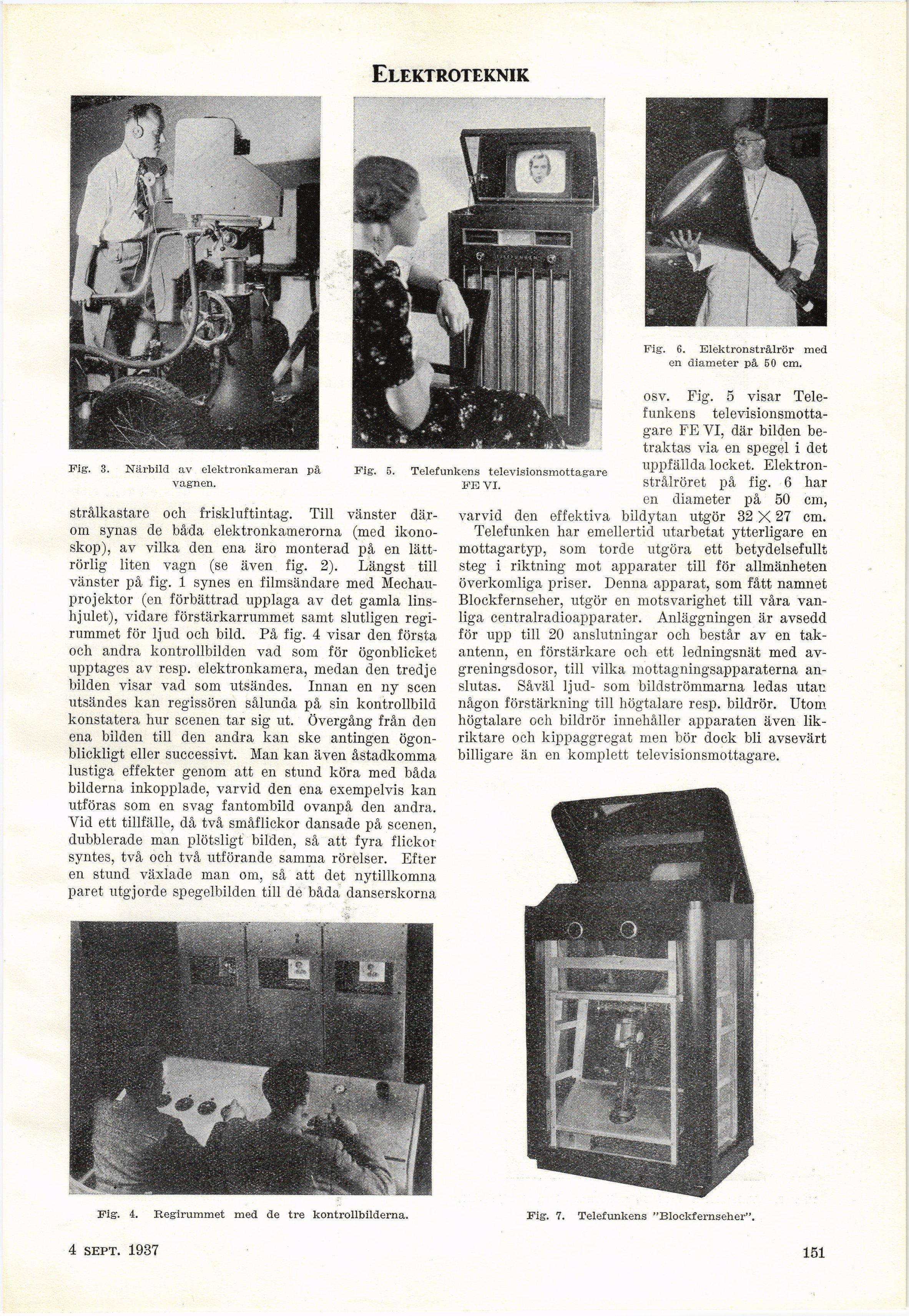

Fig. 3. Närbild av elektronkameran på vagnen.

Fig. 4. Regirummet med de tre kontrollbilderna.

Fig. 5. Telefunkens televisionsmottagare FE VI.

Fig. 6. Elektronstrålrör med en diameter på 50 cm.

Fig. 7. Telefunkens "Blockfernseher".

Telefunken har emellertid utarbetat ytterligare en
mottagartyp, som torde utgöra ett betydelsefullt
steg i riktning mot apparater till för allmänheten
överkomliga priser. Denna apparat, som fått namnet
Blockfernseher, utgör en motsvarighet till våra
vanliga centralradioapparater. Anläggningen är avsedd
för upp till 20 anslutningar och består av en
takantenn, en förstärkare och ett ledningsnät med
avgreningsdosor, till vilka mottagningsapparaterna
anslutas. Såväl ljud- som bildströmmarna ledas utan
någon förstärkning till högtalare resp. bildrör. Utom
högtalare och bildrör innehåller apparaten även
likriktare och kippaggregat men bör dock bli avsevärt
billigare än en komplett televisionsmottagare.
