Teknisk Tidskrift

~Nr Glassort Beteckning

2 Fönsterglas 2.5 mm "Dubbeltjockt"

3 Plexiglas 2.0 „ Ofärgat M 56

4 „ 0,5 „ „ M 53

5 „ 2.0 „ Blått M 77

6 „ 1,5 „ „ M32

7 „ 1,0 „ „ M89

De blåfärgade glasen voro av olika nyanser, M 77
ljusblått med dragning i grönt, M 32 mörkblått och
M89 ljusblått. Spektrogrammen finnas återgivna i
positiv, se fig. 1.

Våglängderna ha inlagts på plåten genom
jämförelse med ett spektrogram, där koppars och
kadmiums spektra funnos infotograferade, detta senare
för att kunna identifiera linjerna medelst den
våglängdsskala av glas, som tillhörde spektrograf en. De
viktigaste linjerna i kopparns spektrum ha tagits ur
våglängdstabell i Weigert, "Optische Methoden der
Chemie", Leipzig 1927.

För att kunna bestämma den relativa
ljusgenom-släppligheten ha spektrogrammen fotometrerats. De
i fig. 2 återgivna kurvorna ha dragits genom
foto-meterkurvornas undre begränsningslinjer. Den
relativa absorptionen framgår av de streckade ytornas
utbredning utöver kopparbågens. Det finns
åtskilligt att anmärka mot detta tillvägagångssätt
gentemot den vanliga metoden med roterande sektor,
men undertecknad hade ej tillgång till någon dylik
anordning vid mätningens genomförande.

De återgivna diagrammen tala i stort sett för sig
själva. Sålunda framgår, att M 53 (nr 4 i fig. 2)
genomsläpper mer än 40 % av den instrålande
ljus-mängden från det långvågiga området intill 2=2 168
Å. E. och omkring 20 % vid I = 2 350 Å. E. (ej
inritat i fig.) M56 (nr 3) förhåller sig på ungefär
samma sätt, fastän genomsläppligheten avtager något
fortare. Det blåfärgade glaset nr 5 absorberar allt
ljus från 2 800 Å. E. och nedåt och slutligen avgränsa
nr 6 och 7 relativt skarpt ett band 5 500—3 250 Å. E.
och dessa glassorter skulle förmodligen kunna
användas som ljusfiltra för olika ändamål, exempelvis som
fotografiska upptagningsfiltra.

5. Plexi-

13 febr. 1937

Fig. 2. Ljusgenomsläppligheten hos de olika glassorterna som funktion
av våglängden i Å. E. % — genomsläppt ljusmängd relativt den instrålade.

detta avseende något gynnsammare, vilket framgår
av nedanstående.

Undersökningen har utförts på Tekn. högskolans
fysiska institution med en kvartsspektrograf, ett
instrument från Fuess, Berlin-Steglitz. Som ljuskälla
har använts en kopparbåge, som avbildades skarpt på
spektrografens spalt, omedelbart framför vilken den
glassort, som skulle undersökas, placerades. Som
negativmaterial har en vanlig ortokromatisk plåt
använts, exponeringstiden har varit 30 sek. De olika
glassorter, som undersökts, äro följande (som
jämförelse har vanligt fönsterglas medtagits). Siffrorna
hänföra sig till numrering i fig. 1, där nr 1 är
koppar-bågens spektrum.

3/95

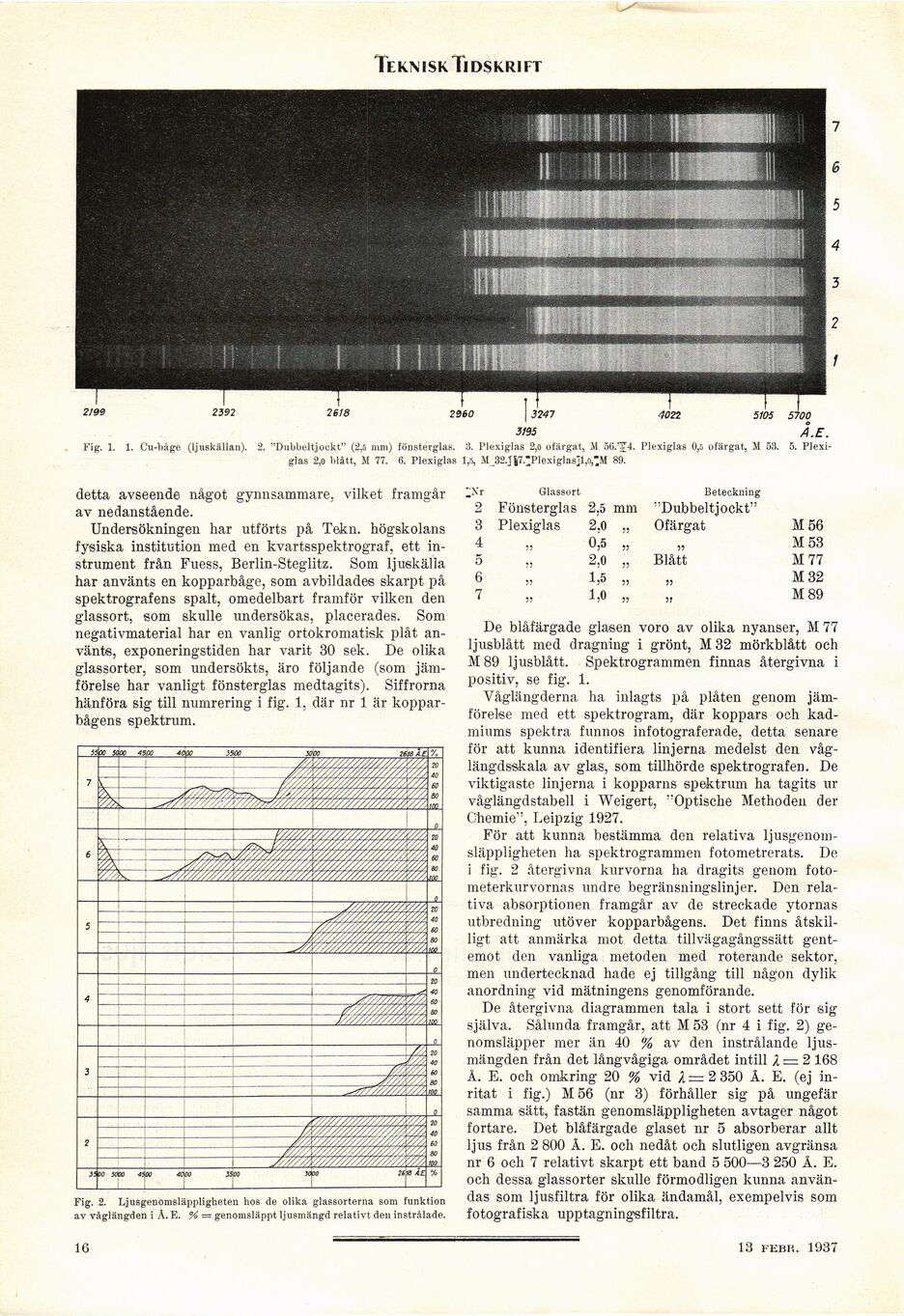

Fig. 1. 1. Cu-båge (ljuskällan). 2. "Dubbeltjockt" (2,5 mm) fönsterglas. 3. Plexiglas 2,0 ofärgat, M 56.T4. Plexiglas 0,5 ofärgat, M 53.

glas 2,o blått, M 77. 6. Plexiglas 1,5, M 32.J|7."PIexi glas]l,rj,’M 89.

2/99

2392

26/8

2360
