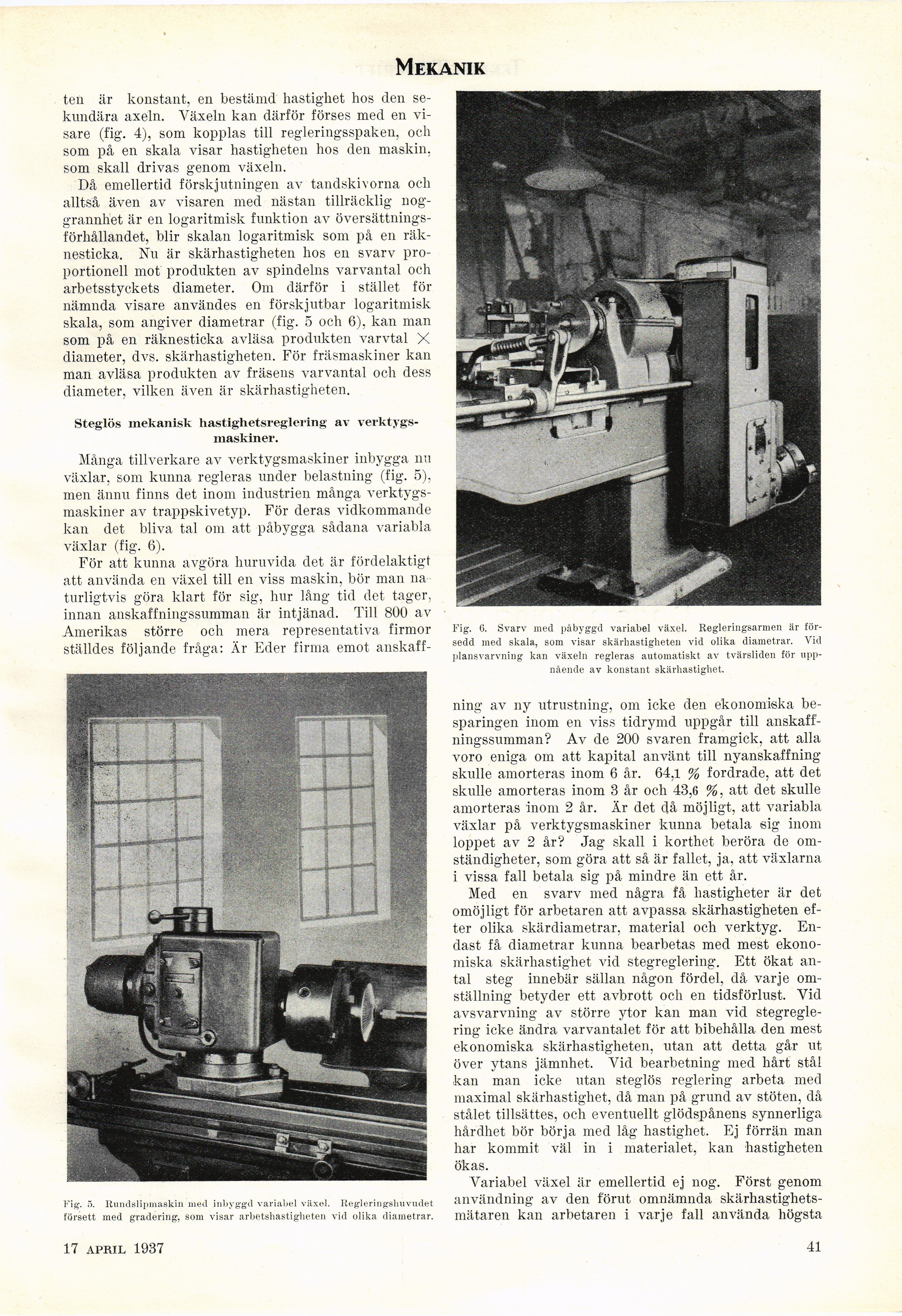

Mekanik
ten är konstant, en bestämd hastighet hos den
sekundära axeln. Växeln kan därför förses med en
visare (fig. 4), som kopplas till regleringsspaken, och
som på en skala visar hastigheten hos den maskin,
som skall drivas genom växeln.
Då emellertid förskjutningen av tandskivorna och
alltså även av visaren med nästan tillräcklig
noggrannhet är en logaritmisk funktion av
översättnings-förhållandet, blir skalan logaritmisk som på en
räk-nesticka. Nu är skärhastigheten hos en svarv
proportionell mot produkten av spindelns varvantal och
arbetsstyckets diameter. Om därför i stället för
nämnda visare användes en förskjutbar logaritmisk
skala, som angiver diametrar (fig. 5 och 6), kan man
som på en räknesticka avläsa produkten varvtal X
diameter, dvs. skärhastigheten. För fräsmaskiner kan
man avläsa produkten av fräsens varvantal och dess
diameter, vilken även är skärhastigheten.
Steglös mekanisk hastighetsreglering av
verktygsmaskiner.
Många tillverkare av verktygsmaskiner inbygga nu
växlar, som kunna regleras under belastning (fig. 5),
men ännu finns det inom industrien många
verktygsmaskiner av trappskivetyp. För deras vidkommande
kan det bliva tal om att påbygga sådana variabla
växlar (fig. 6).
För att kunna avgöra huruvida det är fördelaktigt
att använda en växel till en viss maskin, bör man na
turligtvis göra klart för sig, hur lång tid det tager,
innan anskaffningssumman är intjänad. Till 800 av
Amerikas större och mera representativa firmor
ställdes följande fråga: Är Eder firma emot anskaff-
Fig. 5. Rundslipmaskin med inbyggd variabel växel. Itegleringshuvudet
försett med gradering, som visar arbetshastiglieten vid olika diametrar.
Fig. G. Svarv med påbyggd variabel växel. Regleringsarmen är
försedd med skala, som visar skärhastigheten vid olika diametrar. Vid
plansvarvning kan växeln regleras automatiskt av tvärsliden för
uppnående av konstant skärhastighet.
ning av ny utrustning, om icke den ekonomiska
besparingen inom en viss tidrymd uppgår till
anskaffningssumman? Av de 200 svaren framgick, att alla
voro eniga om att kapital använt till nyanskaffning
skulle amorteras inom 6 år. 64,1 % fordrade, att det
skulle amorteras inom 3 år och 43,6 %, att det skulle
amorteras inom 2 år. Är det då möjligt, att variabla
växlar på verktygsmaskiner kunna betala sig inom
loppet av 2 år? Jag skall i korthet beröra de
omständigheter, som göra att så är fallet, ja, att växlarna
i vissa fall betala sig på mindre än ett år.
Med en svarv med några få hastigheter är det
omöjligt för arbetaren att avpassa skärhastigheten
efter olika skärdiametrar, material och verktyg.
Endast få diametrar kunna bearbetas med mest
ekonomiska skärhastighet vid stegreglering. Ett ökat
antal steg innebär sällan någon fördel, då varje
omställning betyder ett avbrott och en tidsförlust. Vid
avsvarvning av större ytor kan man vid
stegreglering icke ändra varvantalet för att bibehålla den mest
ekonomiska skärhastigheten, utan att detta går ut
över ytans jämnhet. Vid bearbetning med hårt stål
kan man icke utan steglös reglering arbeta med
maximal skärhastighet, då man på grund av stöten, då
stålet tillsättes, och eventuellt glödspånens synnerliga
hårdhet bör börja med låg hastighet. Ej förrän man
har kommit väl in i materialet, kan hastigheten
ökas.
Variabel växel är emellertid ej nog. Först genom
användning av den förut omnämnda
skärhastighets-mätaren kan arbetaren i varje fall använda högsta
20 febr. 1937
41
