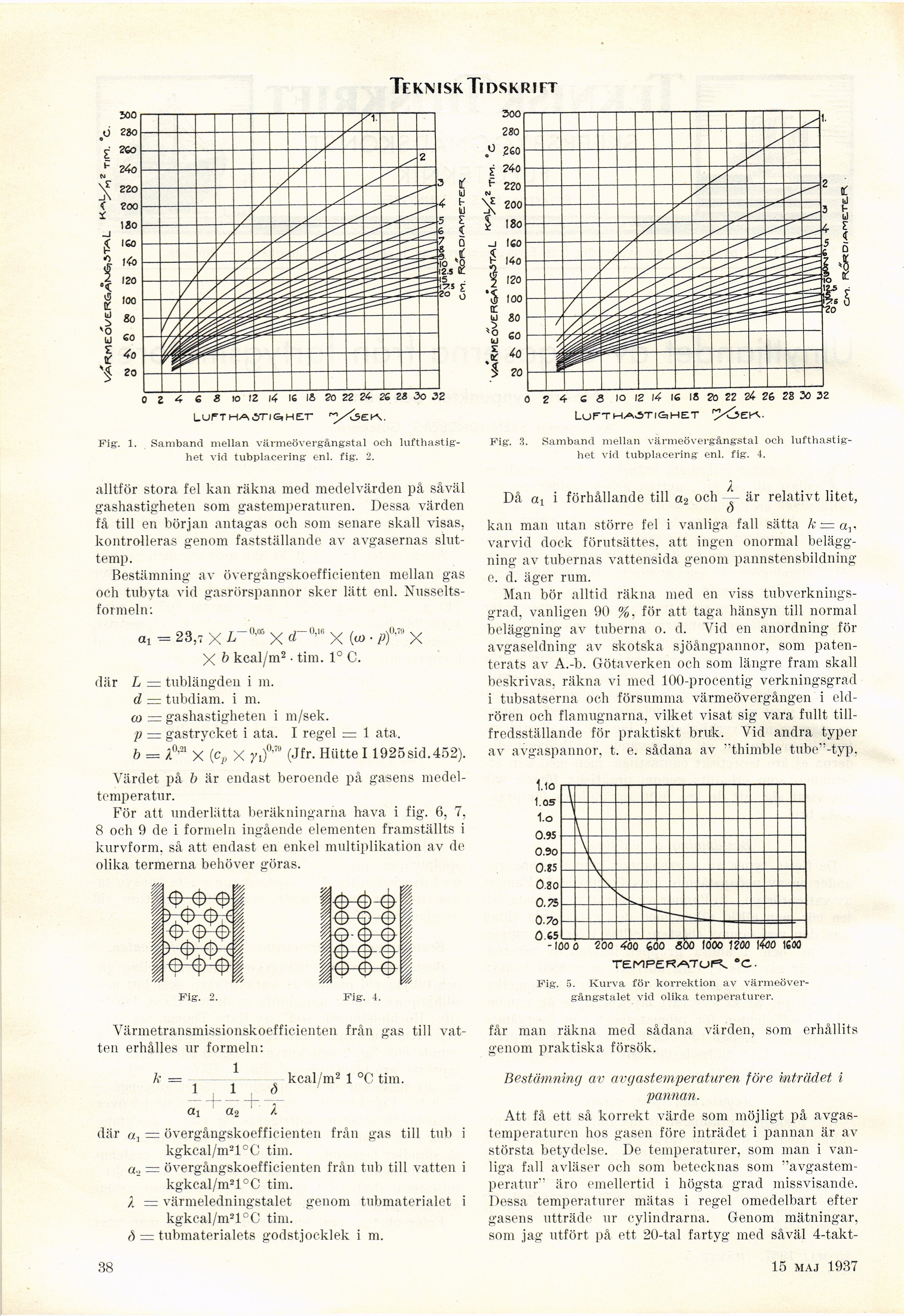

Te km sk Ti ds k r i ft
S
1
Fig. 2.
Fig. 4.
LuFTHAiTI&HET l>"£j>EK<..
Fig. 3. Samband mellan värmeövergångstal och
lufthastighet vid tubplacering enl. fig. 4.
Då i förhållande till a2 och ^ är relativt litet,
o
kan man utan större fel i vanliga fall sätta k = ,
varvid dock förutsättes. att ingen onormal
beläggning av tubernas vattensida genom pannstensbildning
e. d. äger rum.
Man bör alltid räkna med en viss
tubverkningsgrad, vanligen 90 %, för att taga hänsyn till normal
beläggning av tuberna o. d. Yid en anordning för
avgaseldning av skotska sjöångpannor, som
paten-torats av A.-b. Götaverken och som längre fram skall
beskrivas, räkna vi med 100-procentig verkningsgrad
i tubsatserna och försumma värmeövergången i
eld-rören och flamugnarna, vilket visat sig vara fullt
tillfredsställande för praktiskt bruk. Yid andra typer
av avgaspannor, t. e. sådana av "thimble tube"-typ,
TEMPERATUR. °C.-
Fig. 5. Kurva för korrektion av
värmeövergångstalet vid olika temperaturer.
LurTHAiTISiHEr "^/CsEIA.
Fig. 1. Samband mellan värmeövergångstal och
lufthastighet vid tubplacering enl. fig. 2.
alltför stora fel kan räkna med medelvärden på såväl
gashastigheten som gastemperaturen. Dessa värden
få till en början antagas och som senare skall visas,
kontrolleras genom fastställande av avgasernas
slut-temp.
Bestämning av övergångskoefficienten mellan gas
och tubyta vid gasrörspannor sker lätt enl.
Nusselts-formeln:
a, = 23,t X X X («> • pf’J X
X b kcal/m2 • tim. 1° C.
där L — tublängdeii i m.
d — tubdiam. i m.
co = gashastigheten i m/sek.
p = gastrycket i ata. I regel = 1 ata.
b = A0’21 X {cp X /i)0’79 (Jfr. Hiitte 1 1925sid.452).
Värdet på b är endast beroende på gasens
medeltemperatur.
För att underlätta beräkningarna hava i fig. 6, 7,
8 och 9 de i formeln ingående elementen framställts i
kurvform, så att endast en enkel multiplikation av de
olika termerna behöver göras.
Värmetransmissionskoefficienten från gas till
vatten erhålles ur formeln:
k = - * s kcal/m2 1 °C tim.
1 1 o
öi a2 l
där «, = övergångskoefficienten från gas till tub i
kgkcal/m2l°C tim.
a-, = övergångskoefficienten från tub till vatten i
kgkcal/m2l°C tim.
I = värmeledningstalet genom tubmaterialet i
kgkcal/m2l°C tim.
ö — tubmaterialets godstjocklek i m.
får man räkna med sådana värden, som erhållits
genom praktiska försök.
Bestämning av avgastemperaturen före inträdet i
pannan.
Att få ett så korrekt värde som möjligt på
avgastemperaturen hos gasen före inträdet i pannan är av
största betydelse. De temperaturer, som man i
vanliga fall avläser och som betecknas som
"avgastemperatur’’ äro emellertid i högsta grad missvisande.
Dessa temperaturer mätas i regel omedelbart efter
gasens utträde ur cylindrarna. Genom mätningar,
som jag utfört på ett 20-tal fartyg med såväl 4-takt-
38
15 maj 1937
