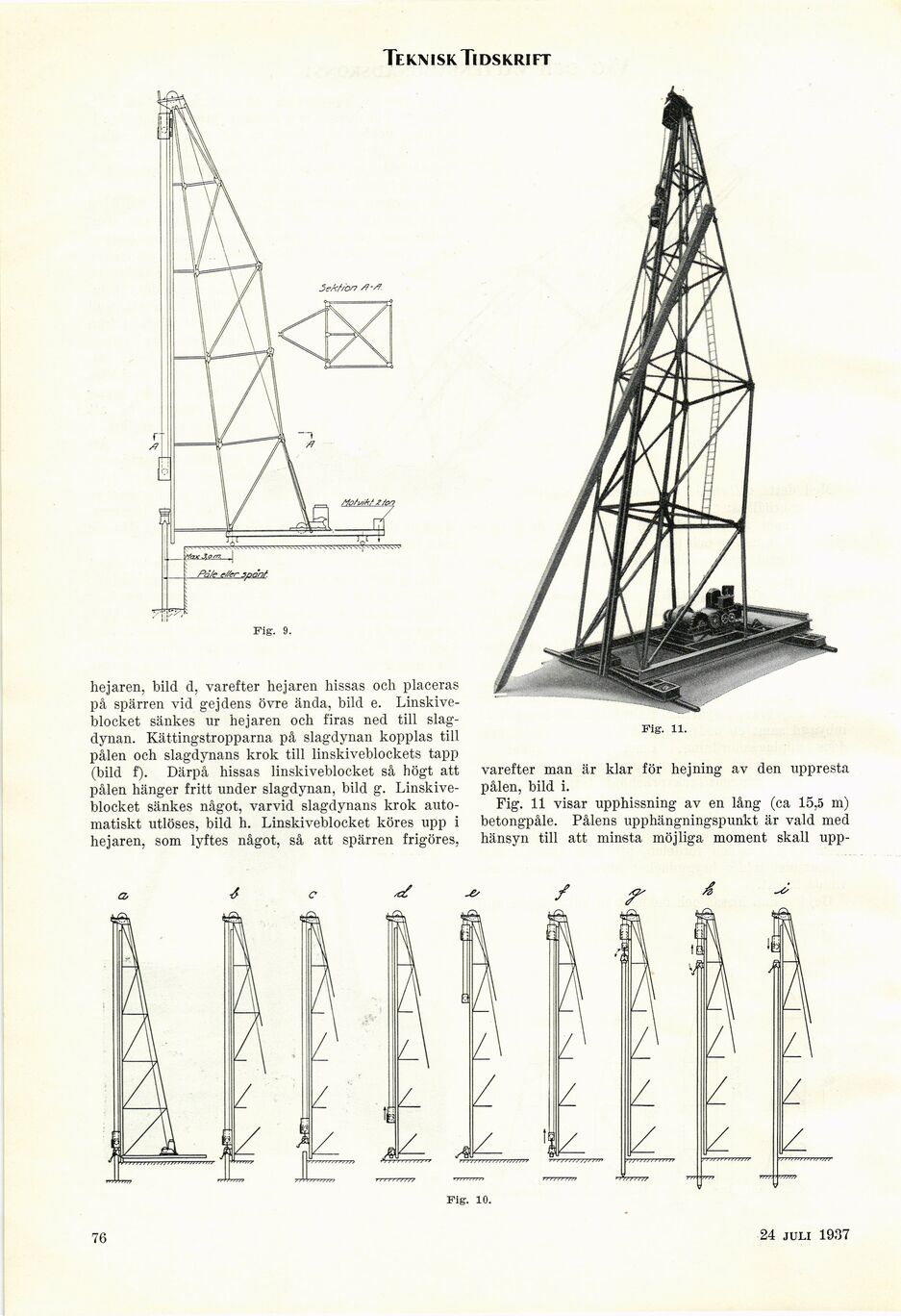

Teknisk Tidskrift
Fig. 9.
hejaren, bild d, varefter hejaren hissas och placeras
på spärren vid gej dens övre ända, bild e.
Linskive-blocket sänkes ur hejaren och firas ned till
slagdynan. Kättingstropparna på slagdynan kopplas till
pålen och slagdynans krok till linskiveblockets tapp
(bild f). Därpå hissas linskiveblocket så högt att
pålen hänger fritt under slagdynan, bild g.
Linskiveblocket sänkes något, varvid slagdynans krok
automatiskt utlöses, bild h. Linskiveblocket köres upp i
hejaren, som lyftes något, så att spärren frigöres,
Fig. 11.
varefter man är klar för hejning av den uppresta
pålen, bild i.
Fig. 11 visar upphissning av en lång (ca 15,5 m)
betongpåle. Pålens upphängningspurikt är väld med
hänsyn till att minsta möjliga moment skall upp-
Fig. 10.
76
24 juli 1937
