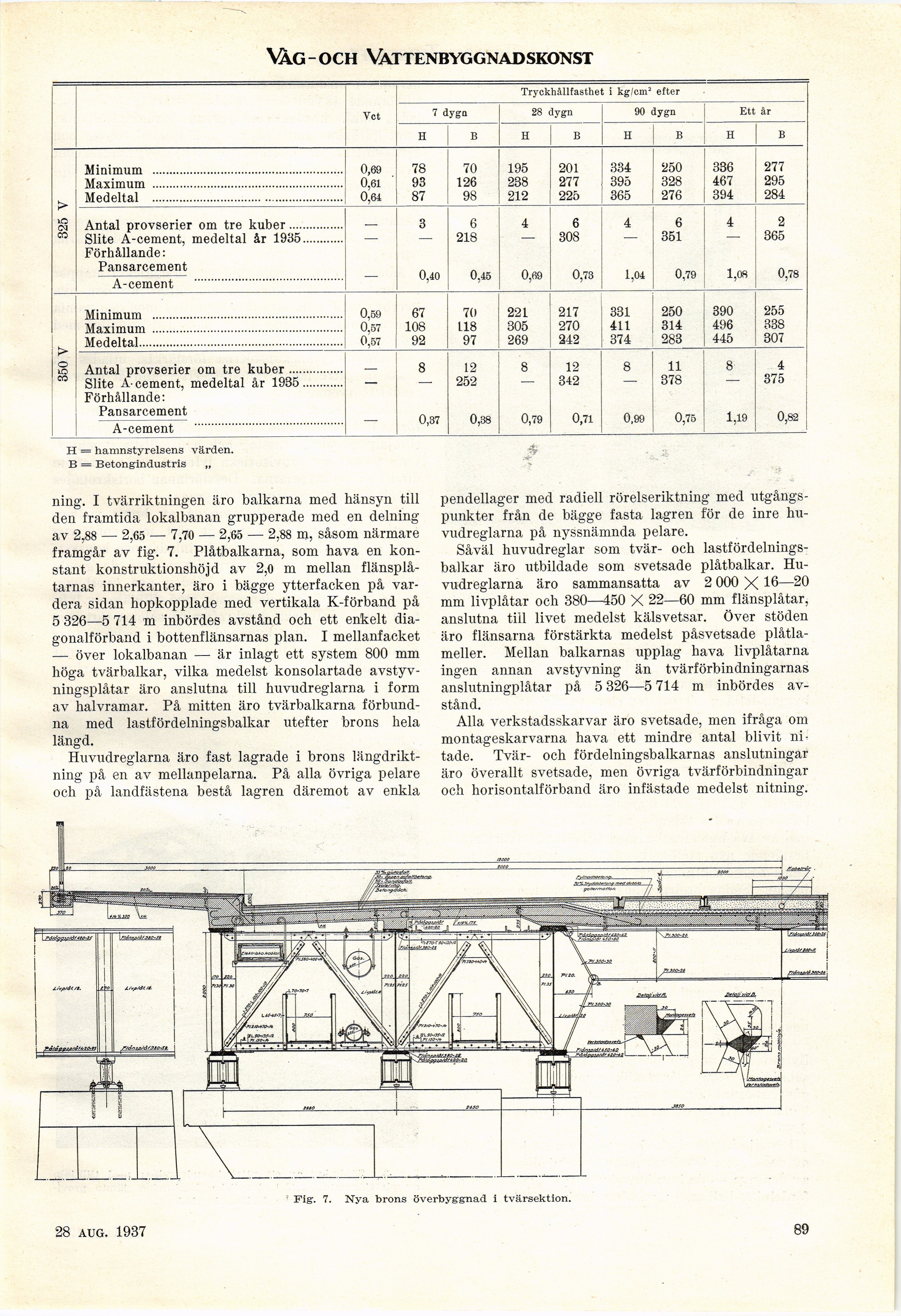

Vag-och Vvttenbyggnadskonst
Vet Tryekhållfasthet i kg/cm2 efter
7 dygn 28 dygn 90 dygn Ett år
H B H B H B H B
Minimum ................................................................................................................0,69 78 70 195 201 334 250 336 277
Maximum ................................................................................................................0,61 93 126 238 277 395 328 467 295
Medeltal ................................................................0,64 87 _98 212 225 365 276 394 284
Antal provserier om tre kuber................................— 36464642
Slite A-cement, medeltal år 1935........................— — 218 — 308 — 351 — 365
Förhållande:
Pansarcement „ _
A.cement ........................................................................................— 0,40 0,45 0,69 0,73 1,04 0,79 1,08 0,78
■
Minimum ................................................................................................................0,59 67 70 221 217 331 250 390 255
Maximum ................................................................................................................0,57 108 118 305 270 411 314 496 338
Medeltal........................................................................................................................0,57 92 97 269 242 374 283 445 307
Antal provserier om tre kuber................................— 8 12 8 12 8 11 8 4
Slite A-cement, medeltal år 1935 ........................— — 252 — 342 — 378 — 375
Förhållande:
Pansarcement „ „ „ „ . . .
- . –- T— ........................................................................................— 0,37 0,38 0,79 0,71 0,99 0,75 1,19 0,82
a - c e m e nr
= hamnstyrelsens värden.
= Betongindustris „
ning. I tvärriktningen äro balkarna med hänsyn till
den framtida lokalbanan grupperade med en delning
av 2,88 — 2,65 — 7,70 — 2,65 — 2,88 m, såsom närmare
framgår av fig. 7. Plåtbalkarna, som hava en
konstant konstruktionshöj d av 2,0 m mellan
flänsplåtarnas innerkanter, äro i bägge ytterfacken på
vardera sidan hopkopplade med vertikala K-förband på
5 326—5 714 m inbördes avstånd och ett enkelt
diagonalförband i bottenflänsarnas plan. I mellanfacket
— över lokalbanan — är inlagt ett system 800 mm
höga tvärbalkar, vilka medelst konsolartade
avstyv-ningsplåtar äro anslutna till huvudreglarna i form
av halvramar. På mitten äro tvärbalkarna
förbundna med lastfördelningsbalkar utefter brons hela
längd.
Huvudreglarna äro fast lagrade i brons
längdriktning på en av mellanpelarna. På alla övriga pelare
och på landfästena bestå lagren däremot av enkla
pendellager med radiell rörelseriktning med
utgångspunkter från de bägge fasta lagren för de inre
huvudreglarna på nyssnämnda pelare.
Såväl huvudreglar som tvär- och
lastfördelningsbalkar äro utbildade som svetsade plåtbalkar.
Huvudreglarna äro sammansatta av 2 000 X 16—20
mm livplåtar och 380—450 X 22—60 mm flänsplåtar,
anslutna till livet medelst kälsvetsar. Över stöden
äro flänsarna förstärkta medelst påsvetsade
plåtlameller. Mellan balkarnas upplag hava livplåtarna
ingen annan avstyvning än tvärförbindningarnas
anslutningplåtar på 5 326—5 714 m inbördes
avstånd.
Alla verkstadsskarvar äro svetsade, men ifråga om
montageskarvarna hava ett mindre antal blivit
nitade. Tvär- och fördelningsbalkarnas anslutningar
äro överallt svetsade, men övriga tvärförbindningar
och horisontalförband äro infästade medelst nitning.
Fig. 7. Nya brons överbyggnad i tvärsektion.
28 aug. 1937
89
350 V 325 V
