Termisk ^Tidskrift

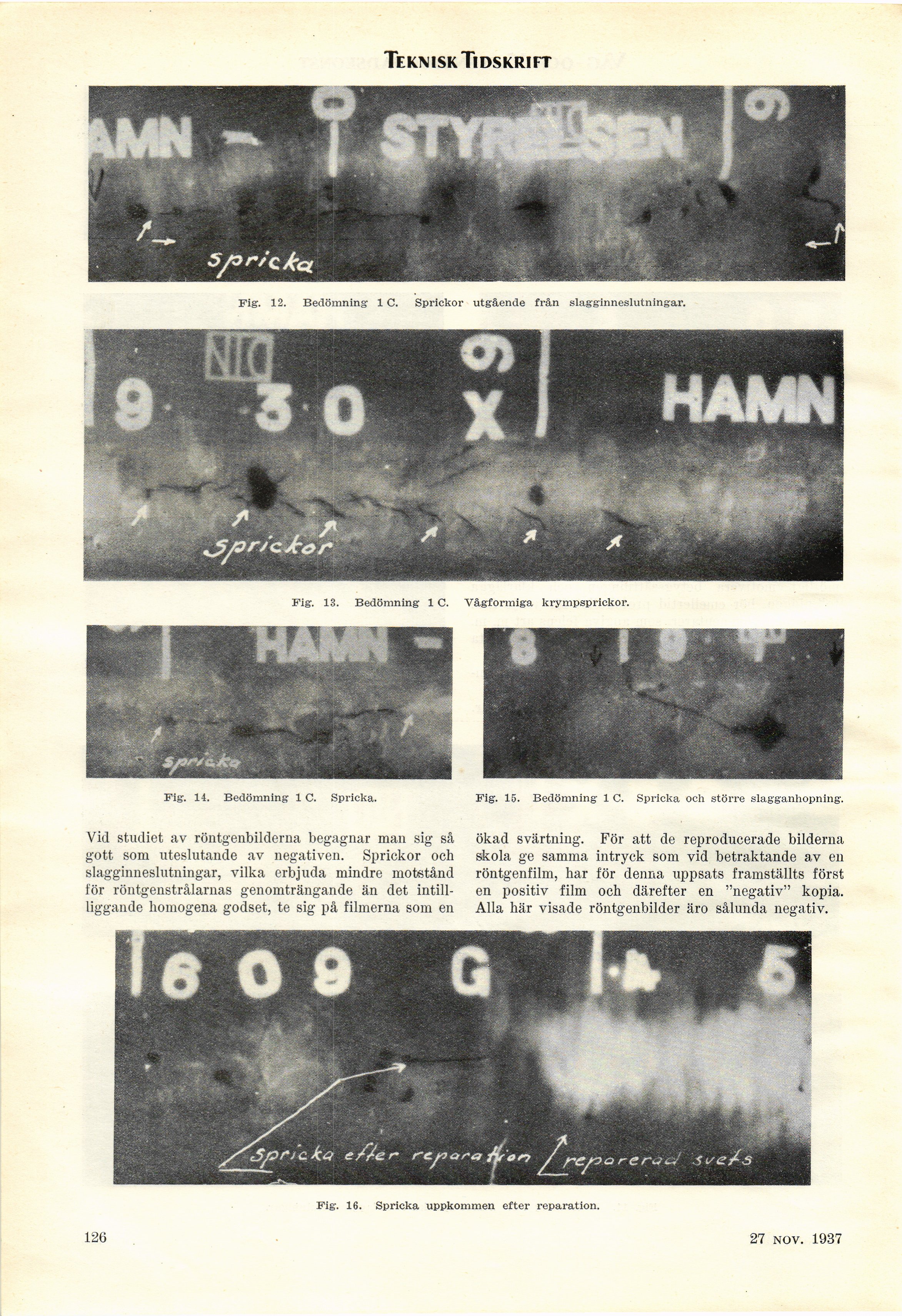

Fig. 13. Bedömning 1 C. Vågformiga krympsprickor.
Fig. 14. Bedömning 1 C. Spricka.
Vid studiet av röntgenbilderna begagnar man sig så
gott som uteslutande av negativen. Sprickor och
slagginneslutningar, vilka erbjuda mindre motstånd
för röntgenstrålarnas genomträngande än det
intill-liggande homogena godset, te sig på filmerna som en
Fig. 15. Bedömning 1 C. Spricka och större slagganhopning.
ökad svärtning. För att de reproducerade bilderna
skola ge samma intryck som vid betraktande av en
röntgenfilm, har för denna uppsats framställts först
en positiv film och därefter en "negativ" kopia.
Alla här visade röntgenbilder äro sålunda negativ.
Fig. 16. Spricka uppkommen efter reparation.
126
25 sept. 1937
Fig. 12. Bedömning 1 C. Sprickor utgående från slagginneslutningar.
