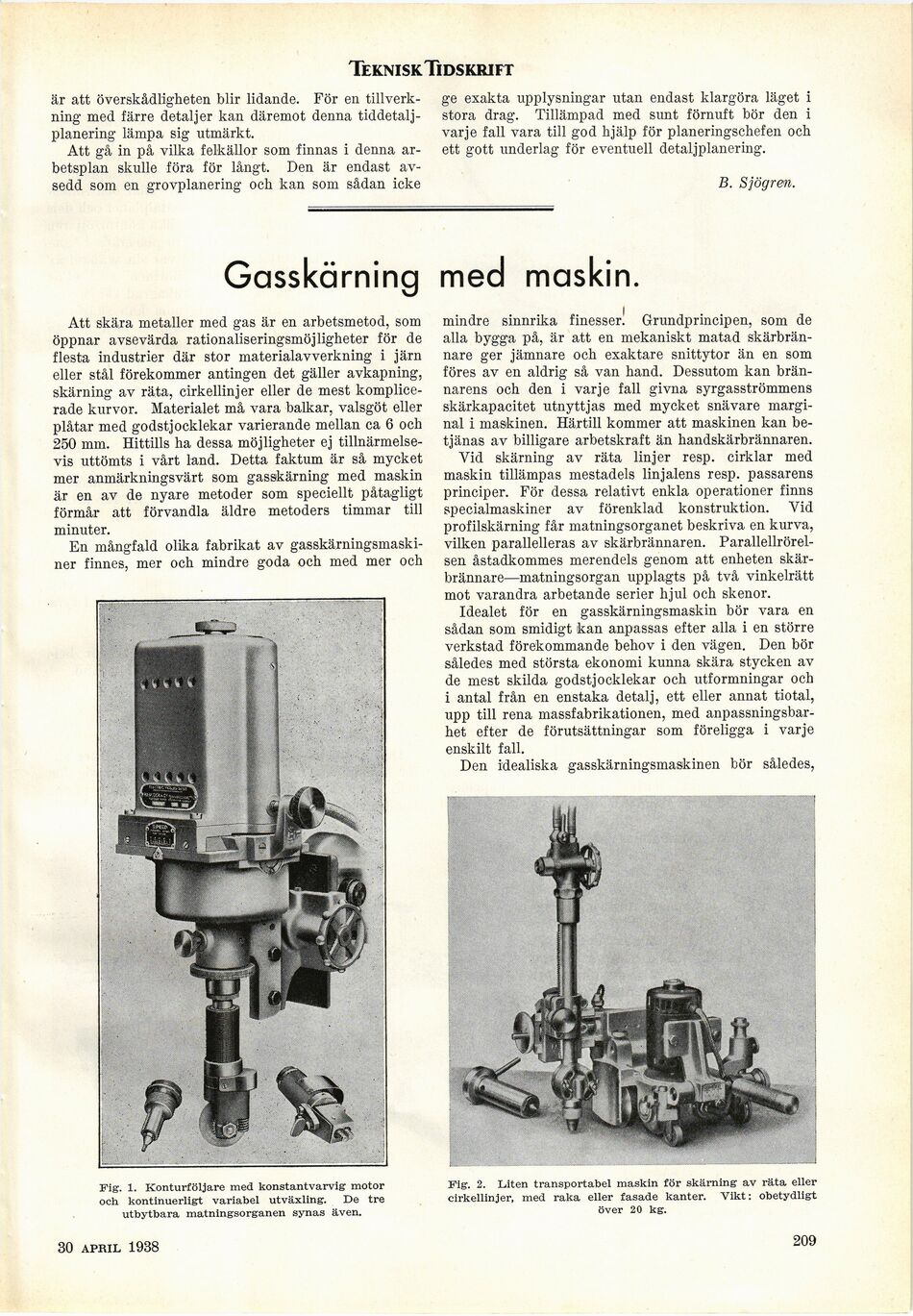

Teknisk Tidskrift
är att överskådligheten blir lidande. För en
tillverkning med färre detaljer kan däremot denna
tiddetaljplanering lämpa sig utmärkt.
Att gå in på vilka felkällor som finnas i denna
arbetsplan skulle föra för långt. Den är endast
avsedd som en grovplanering och kan som sådan icke
ge exakta upplysningar utan endast klargöra läget i
stora drag. Tillämpad med sunt förnuft bör den i
varje fall vara till god hjälp för planeringschefen och
ett gott underlag för eventuell detaljplanering.
B. Sjögren.
Gasskärning m ed maskin.
Att skära metaller med gas är en arbetsmetod, som
öppnar avsevärda rationaliseringsmöjligheter för de
flesta industrier där stor materialavverkning i järn
eller stål förekommer antingen det gäller avkapning,
skärning av räta, cirkellinjer eller de mest
komplicerade kurvor. Materialet må vara balkar, valsgöt eller
plåtar med godstjocklekar varierande mellan ca 6 och
250 mm. Hittills ha dessa möjligheter ej
tillnärmelsevis uttömts i vårt land. Detta faktum är så mycket
mer anmärkningsvärt som gasskärning med maskin
är en av de nyare metoder som speciellt påtagligt
förmår att förvandla äldre metoders timmar till
minuter.
En mångfald olika fabrikat av
gasskärningsmaski-ner finnes, mer och mindre goda och med mer och
Fig. 1. Konturföljare med konstantvarvig motor
och kontinuerligt variabel utväxling. De tre
utbytbara matningsorganen synas även.
mindre sinnrika finesser. Grundprincipen, som de
alla bygga på, är att en mekaniskt matad
skärbrän-nare ger jämnare och exaktare snittytor än en som
föres av en aldrig så van hand. Dessutom kan
brännarens och den i varje fall givna syrgasströmmens
skärkapacitet utnyttjas med mycket snävare
marginal i maskinen. Härtill kommer att maskinen kan
betjänas av billigare arbetskraft än handskärbrännaren.
Yid skärning av räta linjer resp. cirklar med
maskin tillämpas mestadels linjalens resp. passarens
principer. För dessa relativt enkla operationer finns
specialmaskiner av förenklad konstruktion. Yid
profilskärning får matningsorganet beskriva en kurva,
vilken parallelleras av skärbrännaren.
Parallellrörelsen åstadkommes merendels genom att enheten
skär-brännare—matningsorgan upplagts på två vinkelrätt
mot varandra arbetande serier hjul och skenor.
Idealet för en gasskärningsmaskin bör vara en
sådan som smidigt kan anpassas efter alla i en större
verkstad förekommande behov i den vägen. Den bör
således med största ekonomi kunna skära stycken av
de mest skilda godstjocklekar och utformningar och
i antal från en enstaka detalj, ett eller annat tiotal,
upp till rena massfabrikationen, med
anpassningsbar-het efter de förutsättningar som föreligga i varje
enskilt fall.
Den idealiska gasskärningsmaskinen bör således,
Fig. 2. Liten transportabel maskin för skärning av räta eller
cirkellinjer, med raka eller fasade kanter. Vikt: obetydligt
över 20 kg.
30 april 1938
209
