Teknisk Tidskrift
For 6 bostadsvåningar erfordras
vid separat ufsuqninq 102 ufsuqninqskana!
vid mekanisk —— 16 —»—

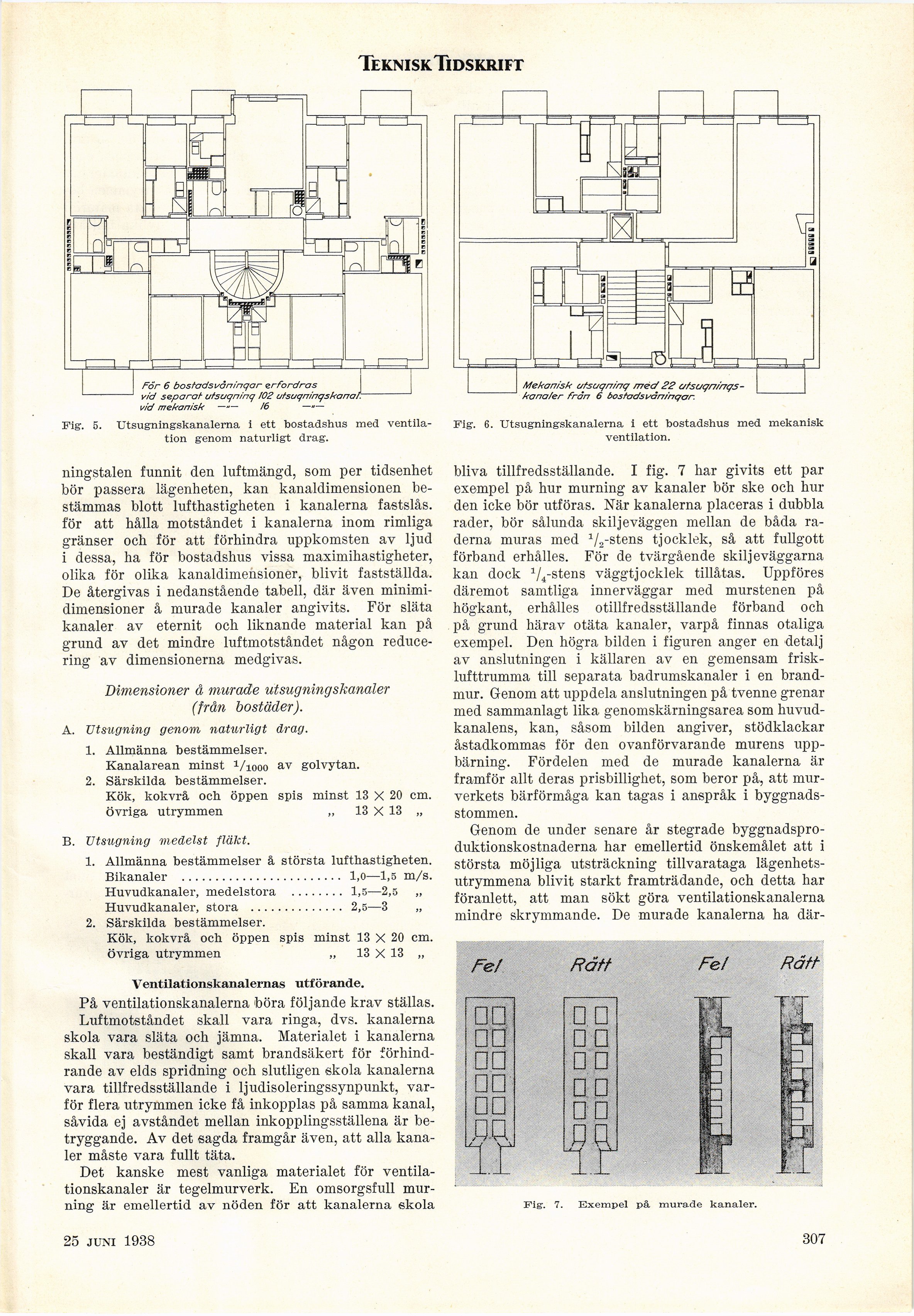

Fig. 5. Utsugningskanalerna i ett bostadshus med
ventilation genom naturligt drag.
_ Mekanisk atsaqninq med 22 (jfsuqn/rrgs -
kana/er från 6 bosfadsisànrnqar.
Fig. 6. Utsugningskanalerna i ett bostadshus med mekanisk
ventilation.
ningstalen funnit den luftmängd, som per tidsenhet
bör passera lägenheten, kan kanaldimensionen
bestämmas blott lufthastigheten i kanalerna fastslås,
för att hålla motståndet i kanalerna inom rimliga
gränser och för att förhindra uppkomsten av ljud
i dessa, ha för bostadshus vissa maximihastigheter,
olika för olika kanaldimensioner, blivit fastställda.
De återgivas i nedanstående tabell, där även
minimi-dimensioner å murade kanaler angivits. För släta
kanaler av eternit och liknande material kan på
grund av det mindre luftmotståndet någon
reducering av dimensionerna medgivas.
Dimensioner å murade utsugningskanaler
(från bostäder).
A. Utsugning genom naturligt drag.
1. Allmänna bestämmelser.
Kanalarean minst Viooo av golvytan.
2. Särskilda bestämmelser.
Kök, kokvrå och öppen spis minst 13 X 20 cm.
övriga utrymmen „ 13 X 13 „
B. Utsugning medelst fläkt.
1. Allmänna bestämmelser å största lufthastigheten.
Bikanaler ........................ 1,0—1,5 m/s.
Huvudkanaler, medelstora ........ 1,5—2,5 „
Huvudkanaler, stora .............. 2,5—3 „
2. Särskilda bestämmelser.
Kök, kokvrå och öppen spis minst 13 X 20 cm.
övriga utrymmen „ 13 X 13 „
Ventilationskanalernas utförande.
På ventilationskanalerna böra följande krav ställas.
Luftmotståndet skall vara ringa, dvs. kanalerna
skola vara släta och jämna. Materialet i kanalerna
skall vara beständigt samt brandsäkert för
förhindrande av elds spridning och slutligen skola kanalerna
vara tillfredsställande i ljudisoleringssynpunkt,
varför flera utrymmen icke få inkopplas på samma kanal,
såvida ej avståndet mellan inkopplingsställena är
betryggande. Av det sagda framgår även, att alla
kanaler måste vara fullt tätci.
Det kanske mest vanliga materialet för
ventilationskanaler är tegelmurverk. En omsorgsfull
murning är emellertid av nöden för att kanalerna skola
bliva tillfredsställande. I fig. 7 har givits ett par
exempel på hur murning av kanaler bör ske och
huldén icke bör utföras. När kanalerna placeras i dubbla
rader, bör sålunda skiljeväggen mellan de båda
raderna muras med 1/2-stens tjocklek, så att fullgott
förband erhålles. För de tvärgående skiljeväggarna
kan dock 1/4-stens väggtjocklek tillåtas. Uppföres
däremot samtliga innerväggar med murstenen på
högkant, erhålles otillfredsställande förband och
på grund härav otäta kanaler, varpå finnas otaliga
exempel. Den högra bilden i figuren anger en detalj
av anslutningen i källaren av en gemensam
frisklufttrumma till separata badrumskanaler i en
brandmur. Genom att uppdela anslutningen på tvenne grenar
med sammanlagt lika genomskärningsarea som
huvudkanalens, kan, såsom bilden angiver, stödklackar
åstadkommas för den ovanförvarande murens
upp-bärning. Fördelen med de murade kanalerna är
framför allt deras prisbillighet, som beror på, att
murverkets bärförmåga kan tagas i anspråk i
byggnadsstommen.
Genom de under senare år stegrade
byggnadsproduktionskostnaderna har emellertid önskemålet att i
största möjliga utsträckning tillvarataga
lägenhetsutrymmena blivit starkt framträdande, och detta har
föranlett, att man sökt göra ventilationskanalerna
mindre skrymmande. De murade kanalerna ha där-
Fig. 7. Exempel på murade kanaler.
25 juni 1938
307
