TekniskTidskrift

i ett stag medelst en på detsamma i ena ändan
fastsatt 5 m lång lina, vars rörelse i andra ändan i för
hållande till staget avläses på en skala. Fig. 6 a visar
en av Blow-Knox’ stagisolatorer, fig. 6 b fotisolationen.

Denna mast byggdes med tillhjälp av en flyttbar
ställning, som uppbars av den redan färdiga delen
av masten. De understa delarna försågos med
provisoriska staganordningar, men sedan man kommit
upp till de permanenta stagen, användes endast dessa
även under byggnadstiden.

Mot denna mastkonstruktion kan anmärkas, att det
av elektriska skäl är fördelaktigt att hava mastens
sidor parallella samt att mastens tvärmått bör vara
så litet som möjligt. Fig. 7 visar en amerikansk mast,
som bättre fyller dessa villkor.

Under år 1937 hava på min ingenjörsbyrå tre
större svenska master konstruerats, vid vilka man i
görligaste mån sökt uppfylla ovannämnda villkor.
De för konstruktionen grundläggande elektriska
förutsättningarna hava helt utarbetats av
telegrafstyrelsens ingenjörer. Av masterna är en uppförd i
närheten av Stavsnäs, en vid Hörby och en vid Luleå.

Masten vid Stavsnäs ligger på Hölös nordligaste
spets, "Kyrkogårdsudde". Den är 81 m hög, och de
vertikala ramstängerna bilda en kvadrat med 1,5 m
sida. Stag finnas i två våningar på 35 och 70 m
över marken. Alla stänger i masten äro av
vinkeljärn, ramverket St. 52, diagonaler St. 37. Hela vikten
av masten är ca 11 ton. I stagen finnas mycket
smäckra isolatorer av Ifö-porslin samt under masten
en fotisolation, likaledes av Ifö-porslin. Masten är
tillverkad och uppsatt av Motala verkstad. Den
utfördes i delar på verkstaden samt sammansättes
sedan liggande på marken, varefter den restes på
liknande sätt som Karlsborgsmasterna. Fig. 8—10

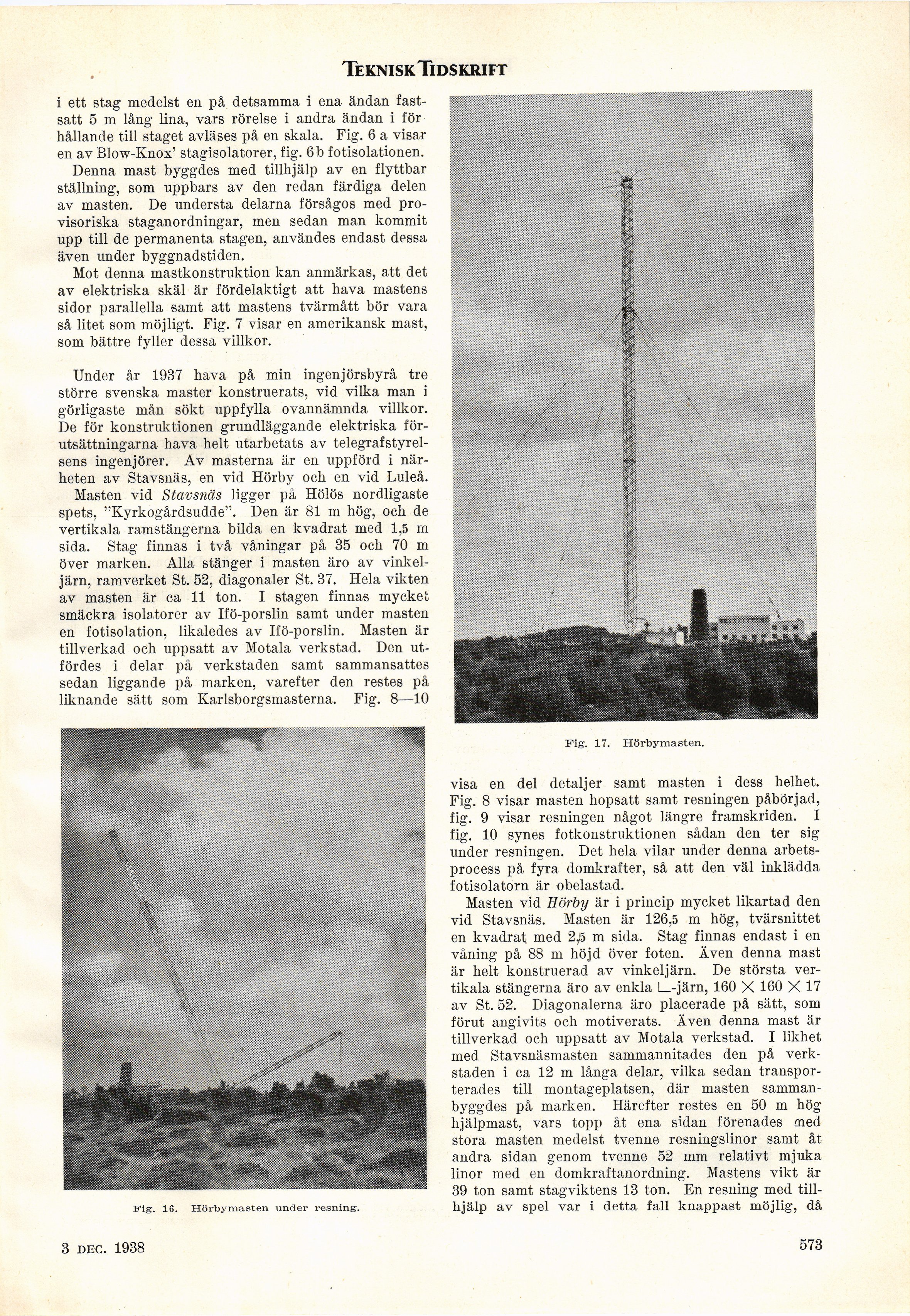

Fig. 16. Hörbymasten under resning.

Fig. 17. Hörbymasten.

visa en del detaljer samt masten i dess helhet.
Fig. 8 visar masten hopsatt samt resningen påbörjad,
fig. 9 visar resningen något längre framskriden. I
fig. 10 synes fotkonstruktionen sådan den ter sig
under resningen. Det hela vilar under denna
arbetsprocess på fyra domkrafter, så att den väl inklädda
fotisolatorn är obelastad.

Masten vid Hörby är i princip mycket likartad den
vid Stavsnäs. Masten är 126,5 m hög, tvärsnittet
en kvadrat med 2,5 m sida. Stag finnas endast i en
våning på 88 m höjd över foten. Även denna mast
är helt konstruerad av vinkeljärn. De största
vertikala stängerna äro av enkla L_-järn, 160 X 160 X 17
av St. 52. Diagonalerna äro placerade på sätt, som
förut angivits och motiverats. Även denna mast är
tillverkad och uppsatt av Motala verkstad. I likhet
med Stavsnäsmasten sammannitades den på
verkstaden i ca 12 m långa delar, vilka sedan
transporterades till montageplatsen, där masten
sammanbyggdes på marken. Härefter restes en 50 m hög
hjälpmast, vars topp åt ena sidan förenades med
stora masten medelst tvenne resningslinor samt åt
andra sidan genom tvenne 52 mm relativt mjuka
linor med en domkraftanordning. Mastens vikt är
39 ton samt stagviktens 13 ton. En resning med
tillhjälp av spel var i detta fall knappast möjlig, då

3 dec. 1938

573
