Teknisk Tidskrift
1.0 ZO 3,0 4,0 5.0 6.0 7.0 ß.O 9,0 10.0 11 12 13 14 15 rr

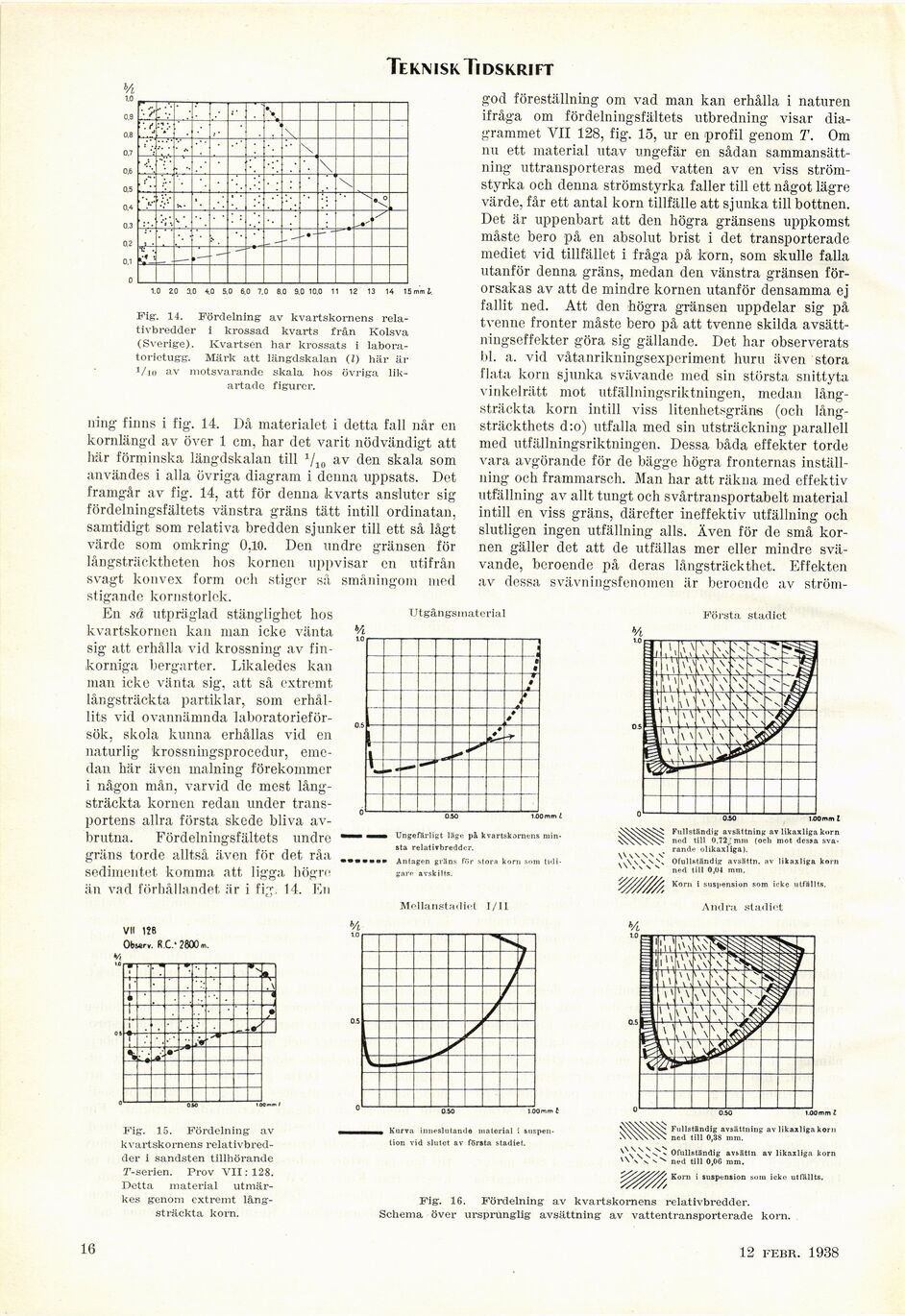

Fig. 14. Fördelning- av kvartskornens
relativbredder i krossad kvarts från Kolsva
(Sverige). Kvartsen har krossats i
labora-torictugg. Mark att längdskalan (l) här är
Vi o av motsvarande skala hos övriga
likartade figurer.
ning finns i fig. 14. Då materialet i detta fall når en
kornlängd av över 1 cm, har <let varit nödvändigt att
här förminska längdskalan till 1/10 av den skala som
användes i alla övriga diagram i denna uppsats. Det
framgår av fig. 14, att för denna kvarts ansluter sig
fördelningsfältets vänstra gräns tätt intill ordinatan,
samtidigt som relativa bredden sjunker till ett så lågt
värde som omkring 0,10. Den undre gränsen för
långsträcktheten hos kornen uppvisar en utifrån
svagt konvex form och stiger så småningom ined
stigande kornstorlek.
En sä utpräglad stänglighct hos utgångsmaterial
kvartskornen kan man icke vänta t/L
sig att erhålla vid krossning av
finkorniga bergarter. Likaledes kan
man icke vänta sig, att så extremt
långsträckta partiklar, som
erhållits vid ovannämnda
laboratorieförsök, skola kunna erhållas vid en
naturlig krossningsprocedur,
emedan här även målning förekommer
i någon mån, varvid de mest
långsträckta kornen redan under
transportens allra första skede bliva
avbrutna, Fördelningsfältets undre —
gräns torde alltså även för det råa ..
sedimentet komma att ligga högre
än vad förhållandet är i fig, 14. En
god föreställning om vad man kan erhålla i naturen
ifråga om fördelningsfältets utbredning visar
diagrammet VII 128, fig. 15, ur en profil genom T. Om
nu ett material utav ungefär en sådan
sammansättning uttransporteras med vatten av en viss
strömstyrka och denna strömstyrka faller till ett något lägre
värde, får ett antal korn tillfälle att sjunka till bottnen.
Det är uppenbart att den högra gränsens uppkomst
måste bero på en absolut brist i det transporterade
mediet vid tillfället i fråga på korn, som skulle falla
utanför denna gräns, medan den vänstra gränsen
förorsakas av att de mindre kornen utanför densamma ej
fallit ned. Att den högra gränsen uppdelar sig på
tvenne fronter måste bero på att tvenne skilda
avsättningseffekter göra sig gällande. Det har observerats
bl. a. vid våtanrikningsexperiment huru även stora
flata korn sjunka svävande med sin största snittyta
vinkelrätt mot utfällningsriktningen, medan
långsträckta korn intill viss litenhetsgräns (och
långsträckthets d:o) utfalla med sin utsträckning parallell
med utfällningsriktningen. Dessa båda effekter torde
vara avgörande för de bägge högra fronternas
inställning och frammarsch. Man har att räkna med effektiv
utfällning av allt tungt och svårtransportabelt material
intill en viss gräns, därefter ineffektiv utfällning och
slutligen ingen utfällning alls. Även för de små
kornen gäller det att de utfällas mer eller mindre
svävande, beroende på deras långsträckthet. Effekten
av dessa svävningsfenomen är beroende av ström-
Ungetarligt 18ge pä kvartskorncns
minsta relati?breddcr.
Antagen gräns for stora korn som
tidigare avskilts.
Mellanstadiet I/II
Fullständig avsättning av likaxliga korn
ned till 0,72? mm (ocli mot dessa
svarande olikaxliga).
Ofullständig avsättn. av likaxliga korn
ned till 0,04 mm.
Korn i suspension som icke utfällts.
Andra stadiet
Fig. 15. Fördelning: av
kvartskornens
relativbredder i sandsten tillhörande
r-serien. Prov VII: 128.
Detta material
utmärkes genom extremt
långsträckta korn.
Kurva inneslutande material i suspen- ^^^^ Fullständig avsättning av likaxliga korn
NXXXXXXX, ned till 0,38 mm.
Ofullständig av&ättn av likaxliga korn
ned till 0,06 mm.
tion vid slutet av första stadiet.
Korn i suspension som icke utfällts.
Fig". 16. Fördelning av kvartskornens relativbredder.
Schema över ursprunglig avsättning av vattentransporterade korn.
16
12 febr. 1938
