Teknisk Tidskrift

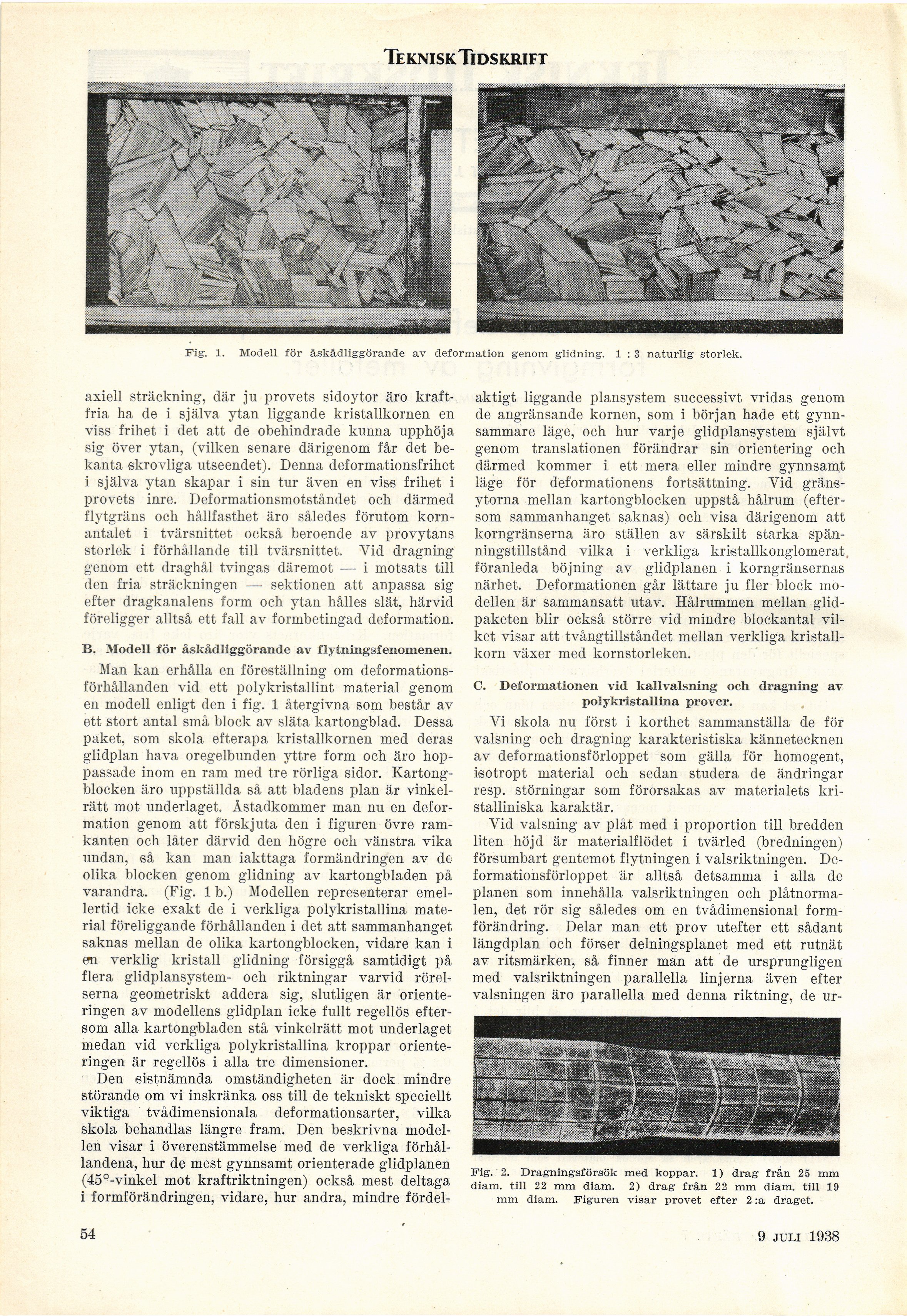

Fig. X. Modell för åskådliggörande av deformation genom glidning. 1 : 3 naturlig storlek.

axiell sträckning, där ju provets sidoytor äro
kraft-fria ha de i själva ytan liggande kristallkornen en
viss frihet i det att de obehindrade kunna upphöja
sig över ytan, (vilken senare därigenom får det
bekanta skrovliga utseendet). Denna deformationsfrihet
i själva ytan skapar i sin tur även en viss frihet i
provets inre. Deformationsmotståndet och därmed
flytgräns och hållfasthet äro således förutom
kornantalet i tvärsnittet också beroende av provytans
storlek i förhållande till tvärsnittet. Vid dragning
genom ett draghål tvingas däremot •— i motsats till
den fria sträckningen — sektionen att anpassa sig
efter dragkanalens form och ytan hålles slät, härvid
föreligger alltså ett fall av formbetingad deformation.

B. Modell för åskådliggörande av flytningsfenomenen.

Man kan erhålla en föreställning om
deformations-förhållanden vid ett polykristallint material genom
en modell enligt den i fig. 1 återgivna som består av
ett stort antal små block av släta kartongblad. Dessa
paket, som skola efterapa kristallkornen med deras
glidplan hava oregelbunden yttre form och äro
hoppassade inom en ram med tre rörliga sidor.
Kartongblocken äro uppställda så att bladens plan är
vinkelrätt mot underlaget. Åstadkommer man nu en
deformation genom att förskjuta den i figuren övre
ramkanten och låter därvid den högre och vänstra vika
undan, så kan man iakttaga formändringen av de
olika blocken genom glidning av kartongbladen på
varandra. (Fig. 1 b.) Modellen representerar
emellertid icke exakt de i verkliga polykristallina
material föreliggande förhållanden i det att sammanhanget
saknas mellan de olika kartongblocken, vidare kan i
en verklig kristall glidning försiggå samtidigt på
flera glidplansystem- och riktningar varvid
rörelserna geometriskt addera sig, slutligen är
orienteringen av modellens glidplan icke fullt regellös
eftersom alla kartongbladen stå vinkelrätt mot underlaget
medan vid verkliga polykristallina kroppar
orienteringen är regellös i alla tre dimensioner.

Den sistnämnda omständigheten är dock mindre
störande om vi inskränka oss till de tekniskt speciellt
viktiga tvådimensionala deformationsarter, vilka
skola behandlas längre fram. Den beskrivna
modellen visar i överenstämmelse med de verkliga
förhållandena, hur de mest gynnsamt orienterade glidplanen
(45°-vinkel mot kraftriktningen) också mest deltaga
i formförändringen, vidare, hur andra, mindre fördel-

aktigt liggande plansystem successivt vridas genom
de angränsande kornen, som i början hade ett
gynnsammare läge, och hur varje glidplansystem självt
genom translationen förändrar sin orientering och
därmed kommer i ett mera eller mindre gynnsamt
läge för deformationens fortsättning. Vid
gränsytorna mellan kartongblocken uppstå hålrum
(eftersom sammanhanget saknas) och visa därigenom att
korngränserna äro ställen av särskilt starka
spän-ningstillstånd vilka i verkliga kristallkonglomerat,
föranleda böjning av glidplanen i korngränsernas
närhet. Deformationen går lättare ju fler block
modellen är sammansatt utav. Hålrummen mellan
glidpaketen blir också större vid mindre blockantal
vilket visar att tvångtillståndet mellan verkliga
kristallkorn växer med kornstorleken.

O. Deformationen vid kallvalsning och dragning av
polykristallina prover.

Vi skola nu först i korthet sammanställa de för
valsning och dragning karakteristiska kännetecknen
av deformationsförloppet som gälla för homogent,
isotropt material och sedan studera de ändringar
resp. störningar som förorsakas av materialets
kristalliniska karaktär.

Vid valsning av plåt med i proportion till bredden
liten höjd är materialflödet i tvärled (bredningen)
försumbart gentemot flytningen i valsriktningen.
Deformationsförloppet är alltså detsamma i alla de
planen som innehålla valsriktningen och
plåtnorma-len, det rör sig således om en tvådimensional
formförändring. Delar man ett prov utefter ett sådant
längdplan och förser delningsplanet med ett rutnät
av ritsmärken, så finner man att de ursprungligen
med valsriktningen parallella linjerna även efter
valsningen äro parallella med denna riktning, de ur-

Fig. 2. Dragningsförsök med koppar. 1) drag från 25 mm
diam. till 22 mm diam. 2) drag från 22 mm diam. till 19
mm diam. Figuren visar provet efter 2 :a draget.

54

11 juni 1938
