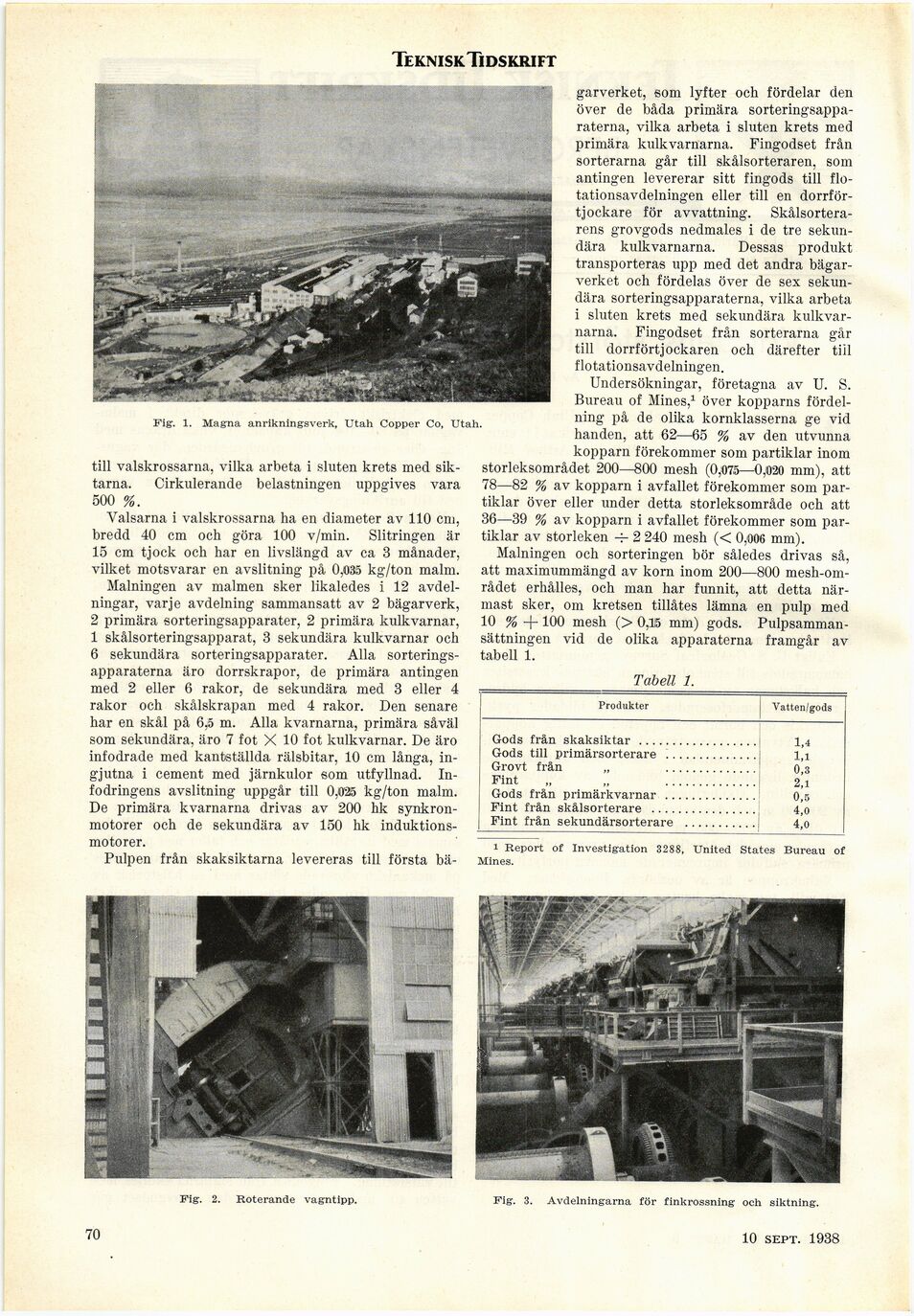

TekniskTidskrift
Fig. 1. Magna anrikningsverk, Utah Copper Co, Utah.
till valskrossarna, vilka arbeta i sluten krets med
sik-tarna. Cirkulerande belastningen uppgives vara
500 %.
Valsarna i valskrossarna ha en diameter av 110 cm,
bredd 40 cm och göra 100 v/min. Slitringen är
15 cm tjock och har en livslängd av ca 3 månader,
vilket motsvarar en avslitning på 0,OS5 kg/ton malm.
Målningen av malmen sker likaledes i 12
avdelningar, varje avdelning sammansatt av 2 bägarverk,
2 primära sorteringsapparater, 2 primära kulkvarnar,
1 skålsorteringsapparat, 3 sekundära kulkvarnar och
6 sekundära sorteringsapparater. Alla
sorteringsapparaterna äro dorrskrapor, de primära antingen
med 2 eller 6 räkor, de sekundära med 3 eller 4
räkor och skålskrapan med 4 räkor. Den senare
har en skål på 6,5 m. Alla kvarnarna, primära såväl
som sekundära, äro 7 fot X 10 fot kulkvarnar. De äro
infodrade med kantställda rälsbitar, 10 cm långa,
ingjutna i cement med järnkulor som utfyllnad.
In-fodringens avslitning uppgår till 0,025 kg/ton malm.
De primära kvarnarna drivas av 200 hk
synkronmotorer och de sekundära av 150 hk
induktionsmotorer.
Pulpen från skaksiktarna levereras till första bä-
garverket, som lyfter och fördelar den
över de båda primära
sorteringsapparaterna, vilka arbeta i sluten krets med
primära kulkvarnarna. Fingodset från
sorterarna går till skålsorteraren, som
antingen levererar sitt fingods till
flotationsavdelningen eller till en
dorrför-tjockare för avvattning.
Skålsorterarens grovgods nedmales i de tre
sekundära kulkvarnarna. Dessas produkt
transporteras upp med det andra
bägar-verket och fördelas över de sex
sekundära sorteringsapparaterna, vilka arbeta
i sluten krets med sekundära
kulkvarnarna. Fingodset från sorterarna går
till dorrförtjockaren och därefter till
flotationsavdelningen.
Undersökningar, företagna av U. S.
Bureau of Mines,1 över kopparns
fördelning på de olika kornklasserna ge vid
handen, att 62—65 % av den utvunna
kopparn förekommer som partiklar inom
storleksområdet 200—800 mesh (0,075—0,020 mm), att
78—82 % av kopparn i avfallet förekommer som
partiklar över eller under detta storleksområde och att
36—39 % av kopparn i avfallet förekommer som
partiklar av storleken -f- 2 240 mesh (< 0,006 mm).
Målningen och sorteringen bör således drivas så,
att maximummängd av korn inom 200—800
mesh-om-rådet erhålles, och man har funnit, att detta
närmast sker, om kretsen tillåtes lämna en pulp med
10 % +100 mesh (> 0,li5 mm) gods.
Pulpsamman-sättningen vid de olika apparaterna framgår av
tabell 1.
Tabell 1.
Produkter
Vatten/gods
Gods från skaksiktar ....................................1,4
Gods till primärsorterare ..............................l,i
Grovt från „ ............................0,3
Fint „ „ ..............j 2,i
Gods från primärkvarnar ............................0,5
Fint från skålsorterare ................; 4,o
Fint från sekundärsorterare .............4,0
1 Report of Investigation 3288, United States Bureau of
Mines.
Fig. 2. Roterande vagntipp.
10 sept. 1938
Fig. 3. Avdelningarna för finkrossning och siktning.
