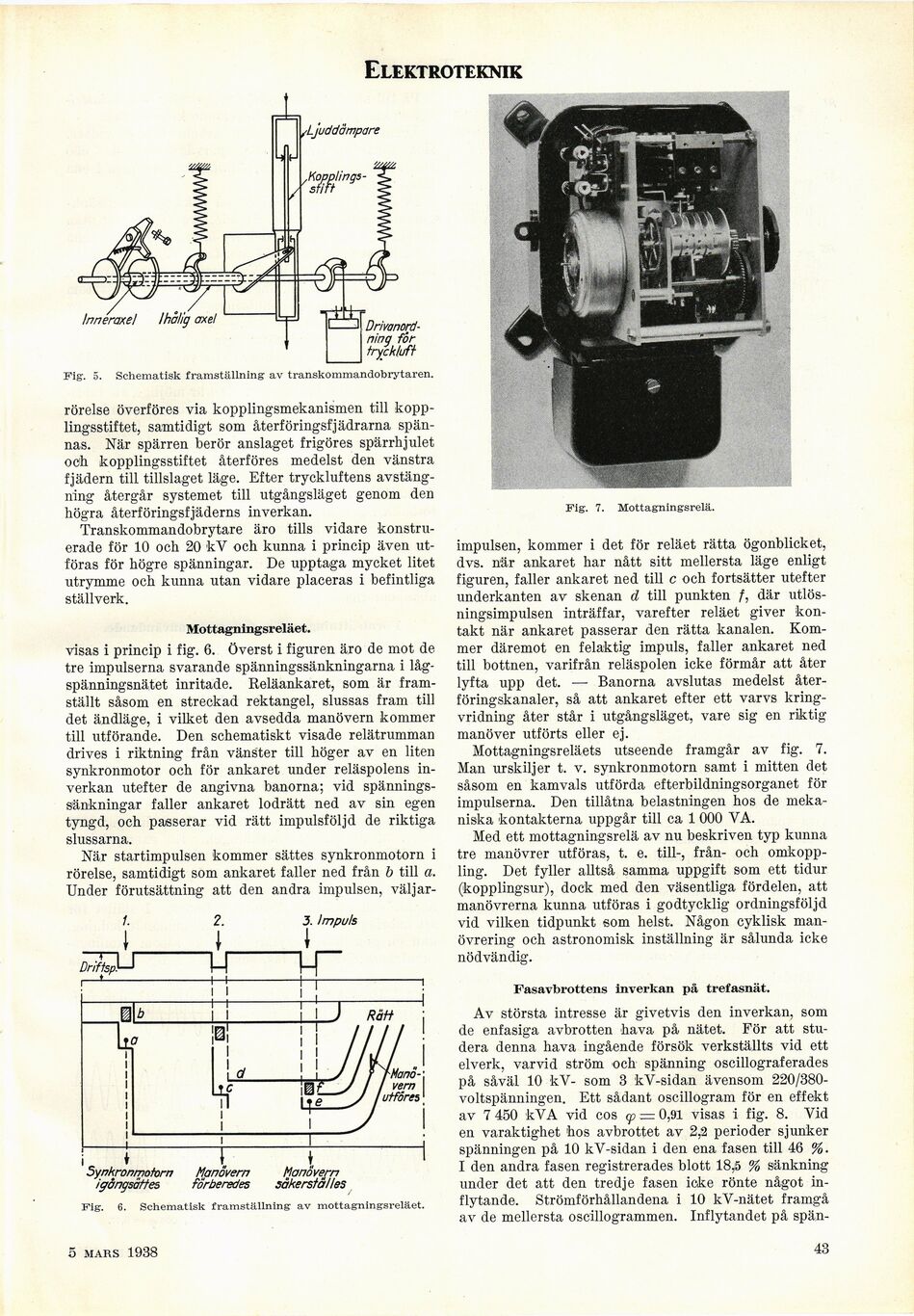

rörelse överföres via kopplingsmekanismen till
kopplingsstiftet, samtidigt som återf öringsfjädrarna
spännas. När spärren berör anslaget frigöres spärrhjulet
och kopplingsstiftet återföres medelst den vänstra
fjädern till tillslaget läge. Efter tryckluftens
avstängning återgår systemet till utgångsläget genom den
högra återföringsfjäderns inverkan.
Transkommandobrytare äro tills vidare
konstruerade för 10 och 20 kV och kunna i princip även
utföras för högre spänningar. De upptaga mycket litet
utrymme och kunna utan vidare placeras i befintliga
ställverk.
Mottagningsreläet.
visas i princip i fig. 6. Överst i figuren äro de mot de
tre impulserna svarande spänningssänkningarna i
låg-spänningsnätet inritade. Reläankaret, som är
framställt såsom en streckad rektangel, slussas fram till
det ändläge, i vilket den avsedda manövern kommer
till utförande. Den schematiskt visade relätrumman
drives i riktning från vänster till höger av en liten
synkronmotor och för ankaret under reläspolens
inverkan utefter de angivna banorna; vid
spänningssänkningar faller ankaret lodrätt ned av sin egen
tyngd, och passerar vid rätt impulsföljd de riktiga
slussarna.
När startimpulsen kommer sättes synkronmotorn i
rörelse, samtidigt som ankaret faller ned från b till a.
Under förutsättning att den andra impulsen, väljar-
5ynkronmo†orn Manövern
igångsattes förberedes
Manövern
såkerstålles
Fig. 6. Schematisk framställning av mottagningsreläet.
Fig. 7. Mottagningsrelä.
impulsen, kommer i det för reläet rätta ögonblicket,
dvs. när ankaret har nått sitt mellersta läge enligt
figuren, faller ankaret ned till c och fortsätter utefter
underkanten av skenan d till punkten f, där
utlösningsimpulsen inträffar, varefter reläet giver
kontakt när ankaret passerar den rätta kanalen.
Kommer däremot en felaktig impuls, faller ankaret ned
till bottnen, varifrån reläspolen icke förmår att åter
lyfta upp det. — Banorna avslutas medelst
åter-föringskanaler, så att ankaret efter ett varvs
kringvridning åter står i utgångsläget, vare sig en riktig
manöver utförts eller ej.
Mottagningsreläets utseende framgår av fig. 7.
Man urskiljer t. v. synkronmotorn samt i mitten det
såsom en kamvals utförda efterbildningsorganet för
impulserna. Den tillåtna belastningen hos de
mekaniska kontakterna uppgår till ca 1000 VA.
Med ett mottagningsrelä av nu beskriven typ kunna
tre manövrer utföras, t. e. till-, från- och
omkoppling. Det fyller alltså samma uppgift som ett tidur
(kopplingsur), dock med den väsentliga fördelen, att
manövrerna kunna utföras i godtycklig ordningsföljd
vid vilken tidpunkt som helst. Någon cyklisk
manövrering och astronomisk inställning är sålunda icke
nödvändig.
Fasavbrottens inverkan på trefasnät.
Av största intresse är givetvis den inverkan, som
de enfasiga avbrotten hava på nätet. För att
studera denna hava ingående försök verkställts vid ett
elverk, varvid ström och spänning oscillograferades
på såväl 10 kV- som 3 kV-sidan ävensom
220/380-voltspänningen. Ett sådant oscillogram för en effekt
av 7 450 kVA vid eos 9? = 0,91 visas i fig. 8. Vid
en varaktighet hos avbrottet av 2,2 perioder sjunker
spänningen på 10 kV-sidan i den ena fasen till 46 %.
I den andra fasen registrerades blott 18,i5 % sänkning
under det att den tredje fasen icke rönte något
inflytande. Strömförhållandena i 10 kV-nätet framgå
av de mellersta oscillogrammen. Inflytandet på spän-
Elektroteknik
Fig. 5.
[-Drivanordning-]
{+Drivanord-
ning+} för
tryckluft
Schematisk framställning av transkommandobrytaren.
5 mars 1938
43
