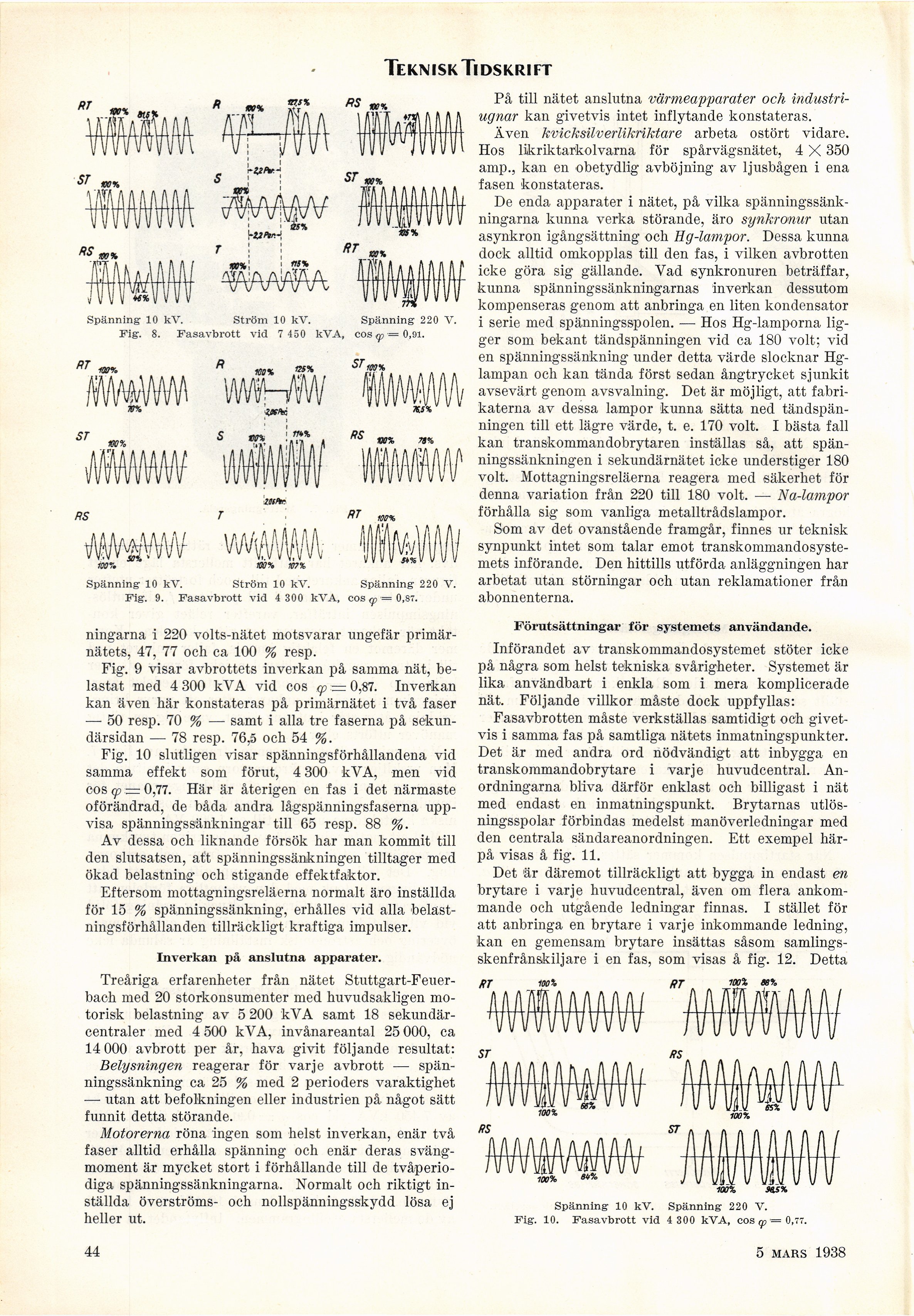

Teknisk Tidskrift
På till nätet anslutna värmeapparater och
industriugnar kan givetvis intet inflytande konstateras.
Även kvicksilverlikriktare arbeta ostört vidare.
Hos likriktarkolvarna för spårvägsnätet, 4 X 350
amp., kan en obetydlig avböjning av ljusbågen i ena
fasen konstateras.
De enda apparater i nätet, på vilka
spänningssänkningarna kunna verka störande, äro synkronur utan
asynkron igångsättning och Hg-lampor. Dessa kunna
dock alltid omkopplas till den fas, i vilken avbrotten
icke göra sig gällande. Yad synkronuren beträffar,
kunna spänningssänkningarnas inverkan dessutom
kompenseras genom att anbringa en liten kondensator
i serie med spänningsspolen. — Hos Hg-lamporna
ligger som bekant tändspänningen vid ca 180 voit; vid
en spänningssänkning under detta värde slocknar
Hg-lampan och kan tända först sedan ångtrycket sjunkit
avsevärt genom avsvalning. Det är möjligt, att
fabri-katerna av dessa lampor kunna Sättcl ned
tändspänningen till ett lägre värde, t. e. 170 voit. I bästa fall
kan transkommandobrytaren inställas så, att
spänningssänkningen i sekundärnätet icke understiger 180
voit. Mottagningsreläerna reagera med säkerhet för
denna variation från 220 till 180 voit. — Na-lampor
förhålla sig som vanliga metalltrådslampor.
Som av det ovanstående framgår, finnes ur teknisk
synpunkt intet som talar emot
transkommandosyste-mets införande. Den hittills utförda anläggningen har
arbetat utan störningar och utan reklamationer från
abonnenterna.
ningarna i 220 volts-nätet motsvarar ungefär
primärnätets, 47, 77 och ca 100 % resp.
Fig. 9 visar avbrottets inverkan på samma nät,
belastat med 4 300 kVA vid eos <p — 0,87. Inverkan
kan även här konstateras på primärnätet i två faser
—• 50 resp. 70 % — samt i alla tre faserna på
sekundärsidan — 78 resp. 76,5 och 54 %.
Fig. 10 slutligen visar spänningsförhållandena vid
samma effekt som förut, 4 300 kVA, men vid
eos q> — 0,77. Här är återigen en fas i det närmaste
oförändrad, de båda andra lågspänningsfaserna
uppvisa spänningssänkningar till 65 resp. 88 %.
Av dessa och liknande försök har man kommit till
den slutsatsen, att spänningssänkningen tilltager med
ökad belastning och stigande effektfaktor.
Eftersom mottagningsreläerna normalt äro inställda
för 15 % spänningssänkning, erhålles vid alla
belastningsförhållanden tillräckligt kraftiga impulser.
Inverkan på anslntna apparater.
Treåriga erfarenheter från nätet
Stuttgart-Feuer-bach med 20 storkonsumenter med huvudsakligen
motorisk belastning av 5 200 kVA samt 18
sekundärcentraler med 4 500 kVA, invånareantal 25 000, ca
14 000 avbrott per år, hava givit följande resultat:
Belysningen reagerar för varje avbrott —
spän-ningssänkning ca 25 % med 2 perioders varaktighet
— utan att befolkningen eller industrien på något sätt
funnit detta störande.
Motorerna röna ingen som helst inverkan, enär två
faser alltid erhålla spänning och enär deras
svang-moment är mycket stort i förhållande till de
tvåperio-diga spänningssänkningarna. Normalt och riktigt
inställda överströms- och nollspänningsskydd lösa ej
heller ut.
Spänning 10 kV.
Ström 10 kV.
Spänning 220 V.
Fig. 8. Fasavbrott vid 7 450 kVA, eos ^ — 0,91.
Spänning 10 kV. Ström 10 kV. Spänning 220 V.
Fig. 9. Fasavbrott vid 4 300 kVA, eos™ =0,87.
Förutsättningar för systemets användande.
Införandet av transkommandosystemet stöter icke
på några som helst tekniska svårigheter. Systemet är
lika användbart i enkla som i mera komplicerade
nät. Följande villkor måste dock uppfyllas:
Fasavbrotten måste verkställas samtidigt och
givetvis i samma fas på samtliga nätets inmatningspunkter.
Det är med andra ord nödvändigt att inbygga en
transkommandobrytare i varje huvudcentral.
Anordningarna bliva därför enklast och billigast i nät
med endast en inmatningspunkt. Brytarnas
utlösningsspolar förbindas medelst manöverledningar med
den centrala sändareanordningen. Ett exempel
härpå visas å fig. 11.
Det är däremot tillräckligt att bygga in endast en
brytare i varje huvudcentral, även om flera
ankommande och utgående ledningar finnas. I stället för
att anbringa en brytare i varje inkommande ledning,
kan en gemensam brytare insättas såsom
samlings-skenfrånskiljare i en fas, som visas å fig. 12. Detta
100%
ioo% ee%
AAAfl/1 \l\l AA, 1A
’WI m 65% P f
rno% Ms*.
Spänning 10 kV. Spänning 220 V.
Fig. 10. Fasavbrott vid 4 300 kVA, eos m ■= 0,77.
44
5 mars 1938
