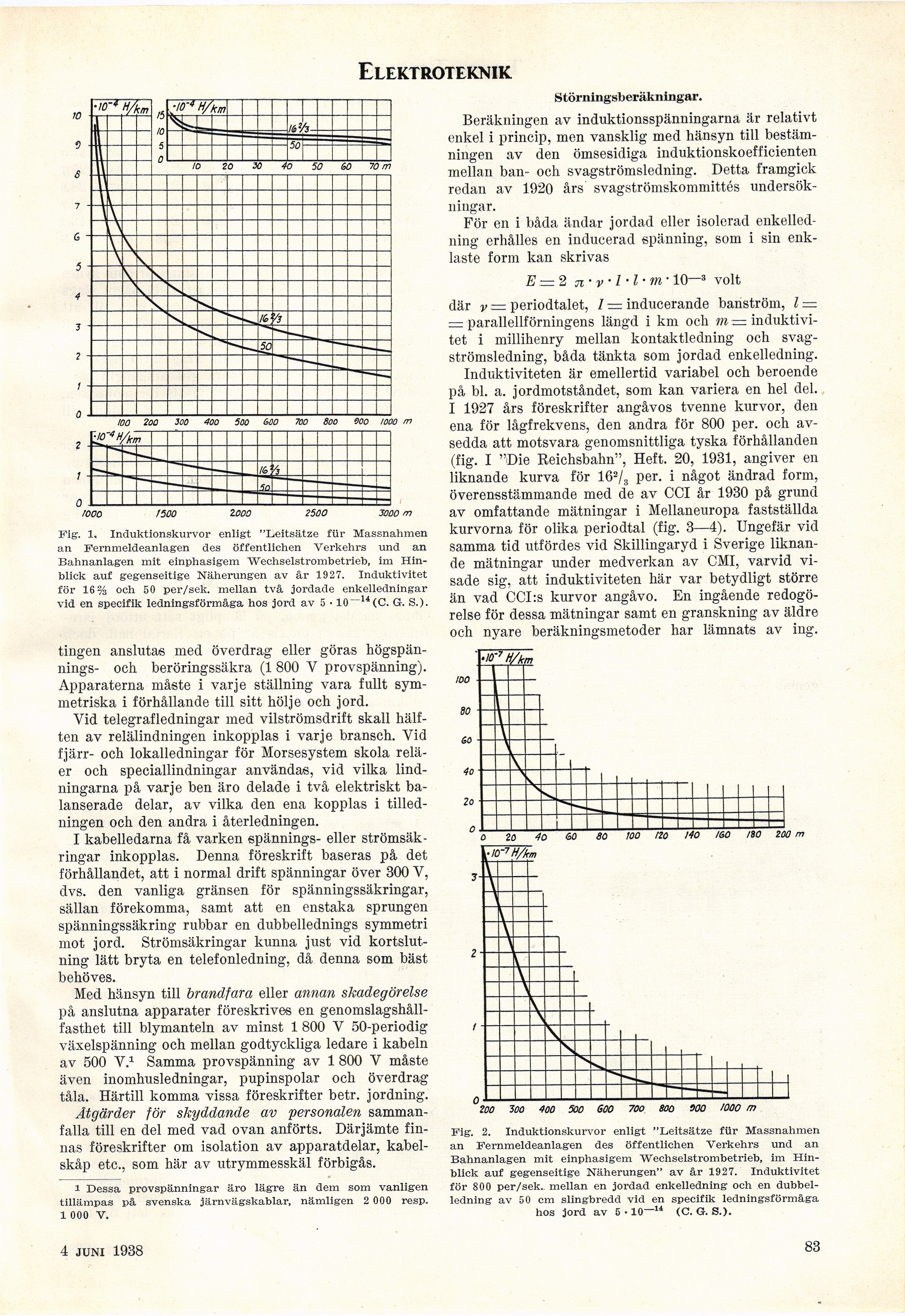

Elektroteknik
ooo rooo m
Fig-, 1. Induktionskurvor enligt "Leitsätze für Massnahmen
an Fernmeldeanlagen des öffentliehen Verkehrs und an
Bahnanlagen mit einphasigem Wechselstrombetrieb, im
Hin-blick auf gegenseitige Näherungen av år 1927. Induktivitet
för 16% och 50 per/sek. mellan två jordade enkelledningar
vid en specifik ledningsförmåga hos jord av 5 • 10~14(C. G. S.).
tingen anslutas med överdrag eller göras
högspännings- och beröringssäkra (1 800 V provspänning).
Apparaterna måste i varje ställning vara fullt
symmetriska i förhållande till sitt hölje och jord.
Vid telegrafledningar med vilströmsdrift skall
hälften av relälindningen inkopplas i varje bransch. Yid
fjärr- och lokalledningar för Morsesystem skola
reläer och speciallindningar användas, vid vilka
lindningarna på varje ben äro delade i två elektriskt
balanserade delar, av vilka den ena kopplas i
tilledningen och den andra i återledningen.
I kabelledarna få varken spännings- eller
strömsäkringar inkopplas. Denna föreskrift baseras på det
förhållandet, att i normal drift spänningar över 300 V,
dvs. den vanliga gränsen för spänningssäkringar,
sällan förekomma, samt att en enstaka sprungen
spänningssäkring rubbar en dubbellednings symmetri
mot jord. Strömsäkringar kunna just vid
kortslutning lätt bryta en telefonledning, då denna som bäst
behöves.
Med hänsyn till brandfara eller annan skadegörelse
på anslutna apparater föreskrives en
genomslagshållfasthet till blymanteln av minst 1 800 V 50-periodig
växelspänning och mellan godtyckliga ledare i kabeln
av 500 V.1 Samma provspänning av 1 800 Y måste
även inomhusledningar, pupinspolar och överdrag
tåla. Härtill komma vissa föreskrifter betr. jordning.
Åtgärder för skyddande av personalen
sammanfalla till en del med vad ovan anförts. Därjämte
finnas föreskrifter om isolation av apparatdelar,
kabel-skåp etc., som här av utrymmesskäl förbigås.
i Dessa provspänningar äro lägre än dem som vanligen
tillämpas på svenska järnvägskablar, nämligen 2 000 resp.
1 000 V.
Störntngsberäkiiingar.
Beräkningen av induktionsspänningarna är relativt
enkel i princip, men vansklig med hänsyn till
bestämningen av den ömsesidiga induktionskoefficienten
mellan ban- och svagströmsledning. Detta framgick
redan av 1920 års svagströmskommittés
undersökningar.
För en i båda ändar jordad eller isolerad
enkelledning erhålles en inducerad spänning, som i sin
enklaste form kan skrivas
E = 2 n-vI-l-m-10—’8 voit
där v = periodtalet, / = inducerande banström, l —
— parallellförningens längd i km och m —
induktivitet i millihenry mellan kontaktledning och
svagströmsledning, båda tänkta som jordad enkelledning.
Induktiviteten är emellertid variabel och beroende
på bl. a. jordmotståndet, som kan variera en hel del.
I 1927 års föreskrifter angåvos tvenne kurvor, den
ena för lågfrekvens, den andra för 800 per. och
avsedda att motsvara genomsnittliga tyska förhållanden
(fig. I "Die Reichsbahn", Heft. 20, 1931, angiver en
liknande kurva för 162/3 per. i något ändrad form,
överensstämmande med de av CCI år 1930 på grund
av omfattande mätningar i Mellaneuropa fastställda
kurvorna för olika periodtal (fig. 3—4). Ungefär vid
samma tid utfördes vid Skillingaryd i Sverige
liknande mätningar under medverkan av CMI, varvid
visade sig, att induktiviteten här var betydligt större
än vad CCI:s kurvor angåvo. En ingående
redogörelse för dessa mätningar samt en granskning av äldre
och nyare beräkningsmetoder har lämnats av ing.
200 300 100 500 600 700 800 900 !OOO m
Fig. 2. Induktionskurvor enligt "Leitsätze für Massnahmen
an Fernmeldeanlagen des öffentliehen Verkehrs und an
Bahnanlagen mit einphasigem Wechselstrombetrieb, im
Hin-blick auf gegenseitige Näherungen" av år 1927. Induktivitet
för 800 per/sek. mellan en jordad enkelledning och en
dubbelledning av 50 cm slingbredd vid en specifik ledningsförmåga
hos jord av 5 • 10—14 (C. G. S.).
2 juli 1938
83
