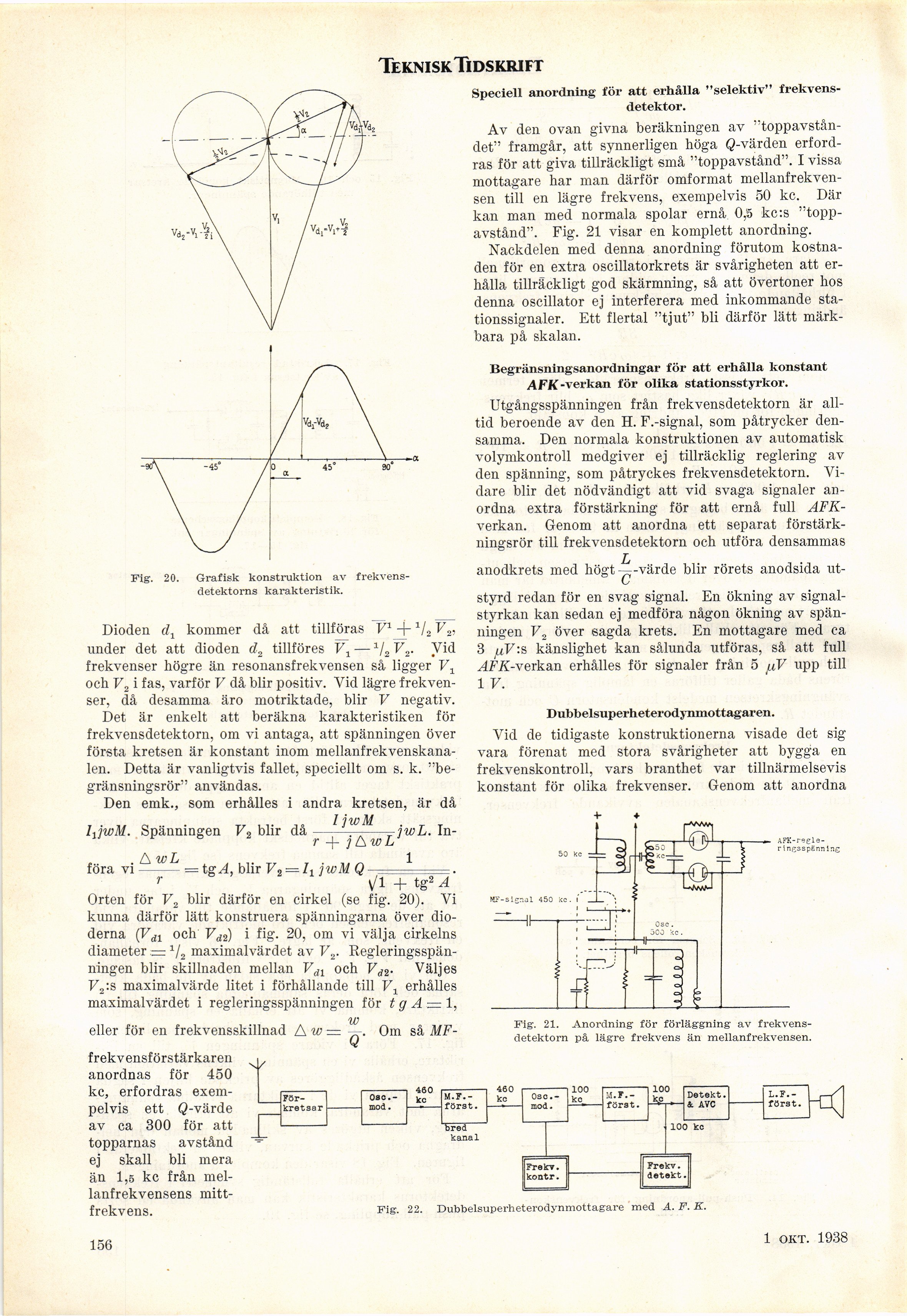

Teknisk Tidskrift

Fig. 20. Grafisk konstruktion av
frekvens-detektorns karakteristik.

Dioden d1 kommer då att tillföras F1 +1/2 V2,
under det att dioden d2 tillföres Vt —1/2 V2. Vid
frekvenser högre än resonansfrekvensen så ligger V1
och V2 i fas, varför V då blir positiv. Vid lägre
frekvenser, då desamma äro motriktade, blir V negativ.

Det är enkelt att beräkna karakteristiken för
frekvensdetektorn, om vi antaga, att spänningen över
första kretsen är konstant inom
mellanfrekvenskanalen. Detta är vanligtvis fallet, speciellt om s. k.
"begränsningsrör" användas.

Den emk., som erhålles i andra kretsen, är då

liwM

]wL.

ltfwM. Spänningen V2 blir då

A wL

r -f- j A w L
t g A, blir V 2 = I1jwMQ

In-

eller för en frekvensskillnad A w —

frekvensförstärkaren
anordnas för 450
kc, erfordras
exempelvis ett Q-värde
av ca 300 för att
topparnas avstånd
ej skall bli mera
än 1,b kc från
mellanfrekvensens mittfrekvens.

/

Speciell anordning för att erhålla "selektiv"
frekvens-detektor.

Av den ovan givna beräkningen av
"toppavståndet" framgår, att synnerligen höga Q-värden
erfordras för att giva tillräckligt små "toppavstånd". I vissa
mottagare har man därför omformat
mellanfrekvensen till en lägre frekvens, exempelvis 50 kc. Där
kan man med normala spolar ernå 0,5 kc:s
"toppavstånd". Fig. 21 visar en komplett anordning.

Nackdelen med denna anordning förutom
kostnaden för en extra oscillatorkrets är svårigheten att
erhålla tillräckligt god skärmning, så att övertoner hos
denna oscillator ej interferera med inkommande
stationssignaler. Ett flertal "tjut" bli därför lätt
märkbara på skalan.

Begränsningsanordningar för att erhålla konstant
AFK-verkan för olika stationsstyrkor.

Utgångsspänningen från frekvensdetektorn är
alltid beroende av den H. F.-signal, som påtrycker
densamma, Den normala konstruktionen av automatisk
volymkontroll medgiver ej tillräcklig reglering av
den spänning, som påtryckes frekvensdetektorn.
Vidare blir det nödvändigt att vid svaga signaler
anordna extra förstärkning för att ernå full
AFK-verkan. Genom att anordna ett separat
förstärkningsrör till frekvensdetektorn och utföra densammas

anodkrets med högt-^-värde blir rörets anodsida
ut-o

styrd redan för en svag signal. En ökning av
signalstyrkan kan sedan ej medföra någon ökning av
spänningen V2 över sagda krets. En mottagare med ca
3 juV:s känslighet kan sålunda utföras, så att full
AFK-verkan erhålles för signaler från 5 uV upp till
1 V.

Dubbelsuperheterodynmottagaren.

Vid de tidigaste konstruktionerna visade det sig
vara förenat med stora svårigheter att bygga en
frekvenskontroll, vars branthet var tillnärmelsevis
konstant för olika frekvenser. Genom att anordna

AFK-reele-

rlnßsspënninG

föra vi

\/l + tg2 A

Orten för V2 blir därför en cirkel (se fig. 20). Vi
kunna därför lätt konstruera spänningarna över
dioderna (Vdl och Vd2) i fig. 20, om vi välja cirkelns
diameter —1/2 maximalvärdet av V2.
Regleringsspänningen blir skillnaden mellan Vdl och Vd2. Väljes
F2:s maximalvärde litet i förhållande till V1 erhålles
maximalvärdet i regleringsspänningen för t g A — 1,

w
Q’

Om så MF-

Fig. 21. Anordning för förläggning av
frekvensdetektorn pä lägre frekvens än mellanfrekvensen.

F

Frekr.
kontr.

Frekv.
detokt.

Fig. 22. Dubbelsuperheterodynmottagare med A. F. K.
