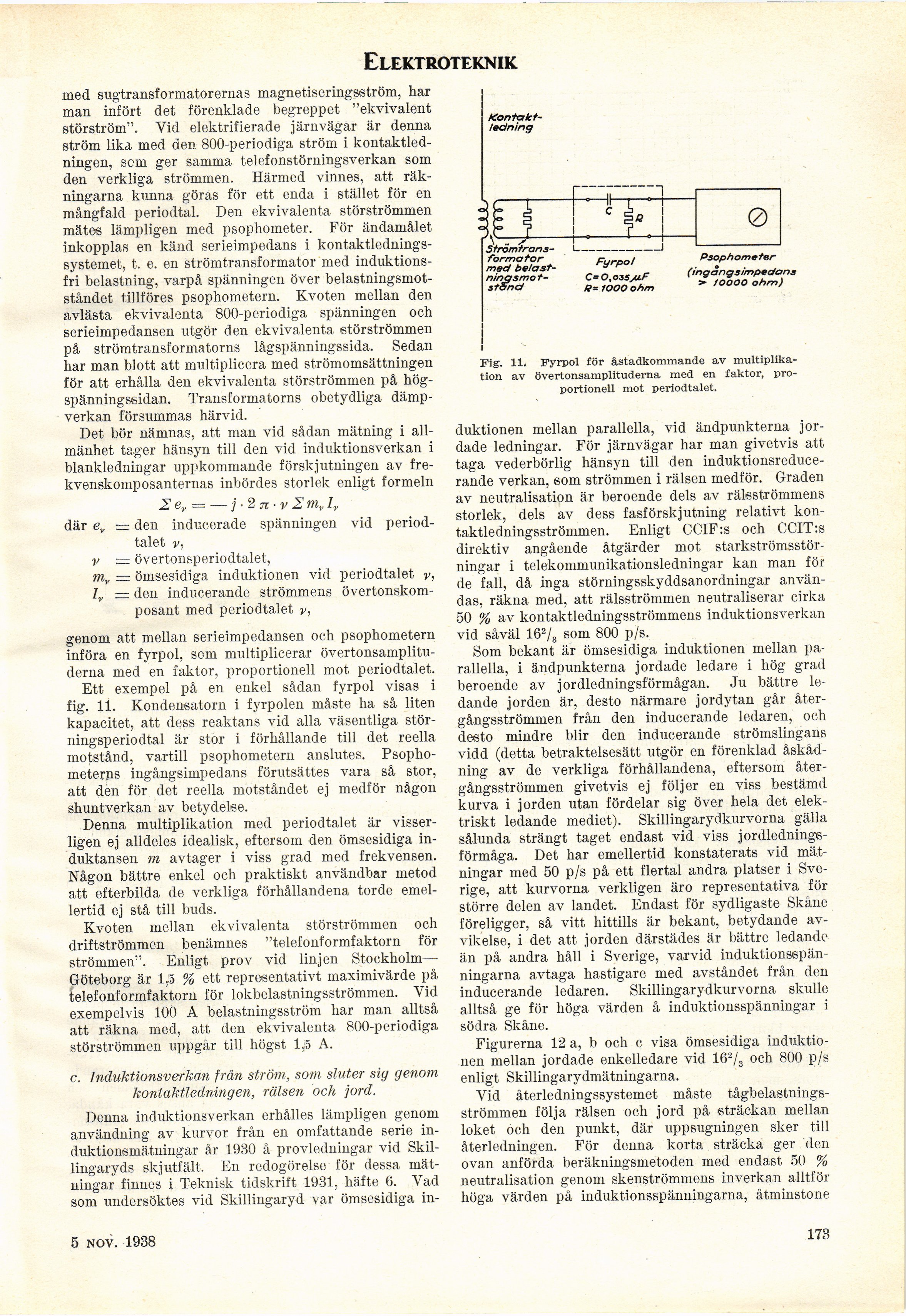

Elektroteknik ’

med sugtransformatorernas magnetiseringsström, har
man infört det förenklade begreppet "ekvivalent
störström". Vid elektrifierade järnvägar är denna
ström lika med den 800-periodiga ström i
kontaktledningen, som ger samma telefonstörningsverkan som
den verkliga strömmen. Härmed vinnes, att
räkningarna kunna göras för ett enda i stället för en
mångfald periodtal. Den ekvivalenta störströmmen
mätes lämpligen med psophometer. För ändamålet
inkopplas en känd serieimpedans i
kontaktledningssystemet, t. e. en strömtransformator med
induktionsfri belastning, varpå spänningen över
belastningsmotståndet tillföres psophometern. Kvoten mellan den
avlästa ekvivalenta 800-periodiga spänningen och
serieimpedansen utgör den ekvivalenta störströmmen
på strömtransformatorns lågspänningssida. Sedan
har man blott att multiplicera med strömomsättningen
för att erhålla den ekvivalenta störströmmen på
hög-spänningssidan. Transformatorns obetydliga
dämp-verkan försummas härvid.

Det bör nämnas, att man vid sådan mätning i
allmänhet tager hänsyn till den vid induktionsverkan i
blankledningar uppkommande förskjutningen av
fre-kvenskomposanternas inbördes storlek enligt formeln

2 ev = — j ■ 2 n ■ v 2 mr I,,
där er = den inducerade spänningen vid
periodtalet v,
v — övertonsperiodtalet,

mv — ömsesidiga induktionen vid periodtalet v,
Iv — den inducerande strömmens
övertonskom-posant med periodtalet v,

genom att mellan serieimpedansen och psophometern
införa en fyrpol, som multiplicerar
övertonsamplitu-derna med en faktor, proportionell mot periodtalet.

Ett exempel på en enkel sådan fyrpol visas i
fig. Ii. Kondensatorn i fyrpolen måste ha så liten
kapacitet, att dess reaktans vid alla väsentliga
stör-ningsperiodtal är stor i förhållande till det reella
motstånd, vartill psophometern anslutes.
Psopho-meterns ingångsimpedans förutsattes vara så stor,
att den för det reella motståndet ej medför någon
shuntverkan av betydelse.

Denna multiplikation med periodtalet är
visserligen ej alldeles idealisk, eftersom den ömsesidiga
induktansen m avtager i viss grad med frekvensen.
Någon bättre enkel och praktiskt användbar metod
att efterbilda de verkliga förhållandena torde
emellertid ej stå till buds.

Kvoten mellan ekvivalenta störströmmen och
driftströmmen benämnes "telefonformfaktorn för
strömmen". Enligt prov vid linjen Stockholm—
Göteborg är 1,5 % ett representativt maximivärde på
telefonformfaktorn för lokbelastningsströmmen. Yid
exempelvis 100 A belastningsström har man alltså
att räkna med, att den ekvivalenta 800-periodiga
störströmmen uppgår till högst 1,5 A.

c. Induktionsverkan från ström, som sluter sig genom
kontaktledning en, rälsen och jord.

Denna induktionsverkan erhålles lämpligen genom
användning av kurvor från en omfattande serie
in-duktionsmätningar år 1930 å provledningar vid
Skil-lingaryds skjutfält. En redogörelse för dessa
mätningar finnes i Teknisk tidskrift 1931, häfte 6. Vad
som undersöktes vid Skillingaryd var ömsesidiga in-

[-Kontakt-ledning-]

{+Kontakt-
ledning+}

formator Furr.nl Psophometer

med beläst- ryrpoi m

ninasmot- C=0,ozSju.F (mgangsimpedons

stånd 1000 ohm * ’000° ohm)

Fig. 11. Fyrpol för åstadkommande av
multiplikation av övertonsamplituderna med en faktor,
proportionell mot periodtalet.

duktionen mellan parallella, vid ändpunkterna
jordade ledningar. För järnvägar har man givetvis att
taga vederbörlig hänsyn till den
induktionsreduce-rande verkan, som strömmen i rälsen medför. Graden
av neutralisation är beroende dels av rälsströmmens
storlek, dels av dess fasförskjutning relativt
kon-taktledningsströmmen. Enligt CCIF:s och CCIT:s
direktiv angående åtgärder mot
starkströmsstörningar i telekommunikationsledningar kan man för
de fall, då inga störningsskyddsanordningar
användas, räkna med, att rälsströmmen neutraliserar cirka
50 % av kontaktledningsströmmens induktionsverkan
vid såväl 162/3 som 800 p/s.

Som bekant är ömsesidiga induktionen mellan
parallella, i ändpunkterna jordade ledare i hög grad
beroende av jordledningsförmågan. Ju bättre
ledande jorden är, desto närmare jordytan går
återgångsströmmen från den inducerande ledaren, och
desto mindre blir den inducerande strömslingans
vidd (detta betraktelsesätt utgör en förenklad
åskådning av de verkliga förhållandena, eftersom
återgångsströmmen givetvis ej följer en viss bestämd
kurva i jorden utan fördelar sig över hela det
elektriskt ledande mediet). Skillingarydkurvorna gälla
sålunda strängt taget endast vid viss
jordledningsförmåga. Det har emellertid konstaterats vid
mätningar med 50 p/s på ett flertal andra platser i
Sverige, att kurvorna verkligen äro representativa för
större delen av landet. Endast för sydligaste Skåne
föreligger, så vitt hittills är bekant, betydande
avvikelse, i det att jorden därstädes är bättre ledande
än på andra håll i Sverige, varvid
induktionsspän-ningarna avtaga hastigare med avståndet från den
inducerande ledaren. Skillingarydkurvorna skulle
alltså ge för höga värden å induktionsspänningar i
södra Skåne.

Figurerna 12 a, b och c visa ömsesidiga
induktionen mellan jordade enkelledare vid 162/3 och 800 p/s
enligt Skillingarydmätningarna.

Vid återledningssystemet måste
tågbelastnings-strömmen följa rälsen och jord på sträckan mellan
loket och den punkt, där uppsugningen sker till
återledningen. För denna korta sträcka ger den
ovan anförda beräkningsmetoden med endast 50 %
neutralisation genom skenströmmens inverkan alltför
höga värden på induktionsspänningarna, åtminstone

3 sept. 1938

173
