- Project Runeberg -  Teknisk Tidskrift / 1938. Kemi /
52

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Like | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Sidor ...

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

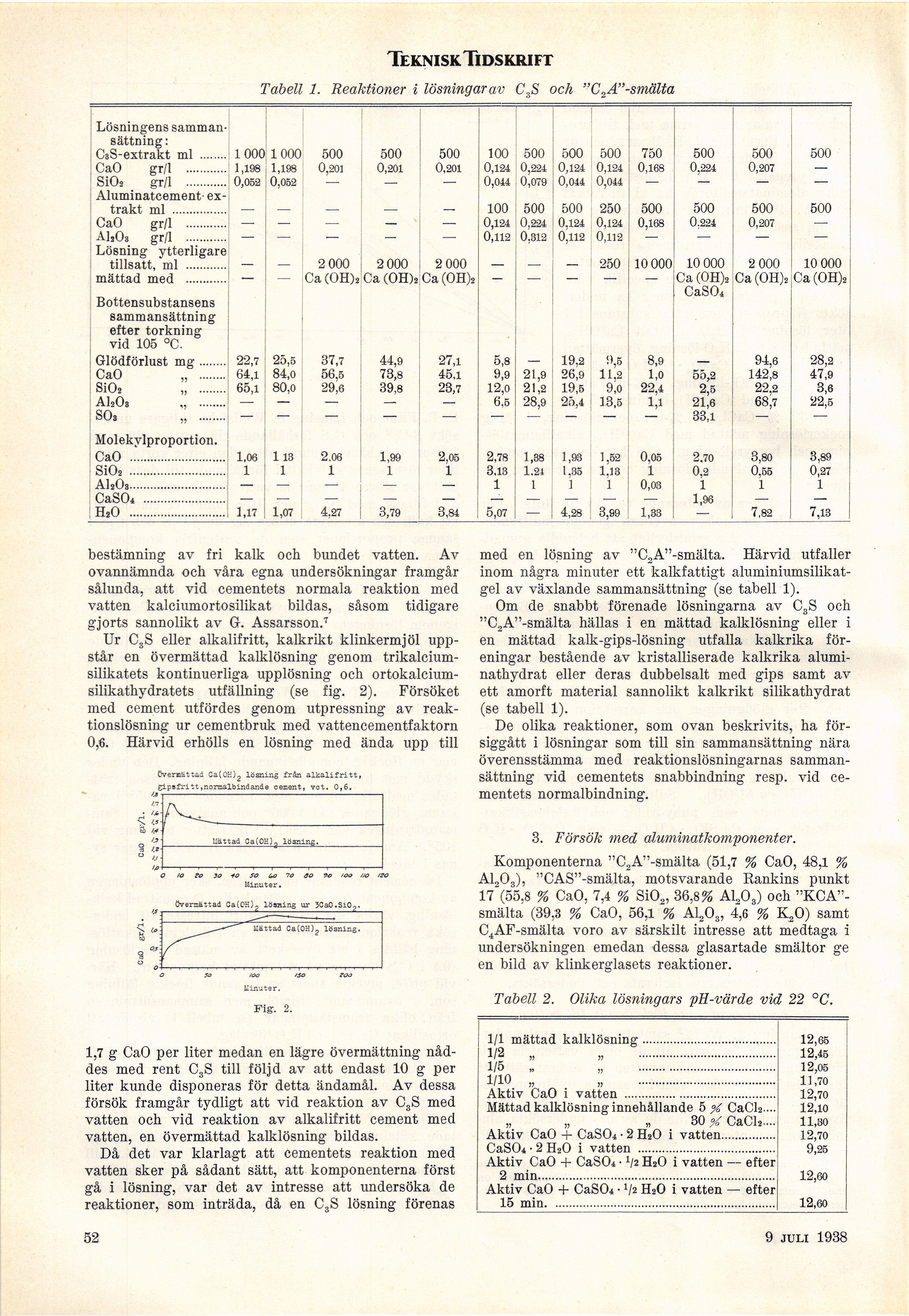

TekniskTidskrift

Tabell 1. Reaktioner i lösningar av C3S och "C2A"-smälta

Lösningens samman-
sättning:
CaS-extrakt ml ........ lüUO 10U0 500 500 500 100 500 500 bOO 750 500 500 500
CaO gr/1 ............ 1,198 1,198 0,201 0,201 0,201 0,121 0,224 0,124 0,124 0,168 0,224 0,207 —
Si02 gr/1 ............ 0,052 0,052 — — — 0,041 0,079 0,044 0,044 — — — —
Aluminatcement- ex-
trakt ml ................ 100 500 500 250 500 500 500 500
CaO gr/1 ............ — — — — — 0,124 0,224 0,124 0,124 0,168 0.224 0,207 —
AI2O3 gr/1 ............ — — — — — 0,112 0.312 0,112 0,112 — — — —
Lösning ytterligare 10 000
tillsatt, ml ............ — — 2 000 2 000 2 000 — —• — 25U 10 000 2 000 10 000
mättad med ............ — — Ca (0H)2 Ca (OH)2 Ca (OH)2 Ca (0H)2 Ca (OH)2 Ca (OH)2
Bottensubstansens
sammansättning
efter torkning
vid 105 °C.
Glödförlust mg........ 22,7 25,5 37,7 44,9 27,1 5,8 — 19,2 9,5 8,9 — 94,6 28,2
CaO „ ........ 64,1 84,0 56,5 73,8 45,i 9,9 21,9 26,9 11,2 1,0 55,2 142,8 47,9
Si02 „ ........ 65,1 80,0 29,6 39,8 23,7 12,0 21,2 19,5 9,0 22,4 2,5 22,2 3,6
A120S ., ........ — — — — — 6,5 28,9 25,4 13,5 1,1 21,6 68,7 22,5
SOs .......... — — — — — — — — — — 33,1 — —
Molekylproportion.
CaO ............................ 1,06 1 13 2.06 1,99 2,05 2,78 1,38 1,93 1,52 0,05 2.70 3,80 3,89
Si02 ............................ 1 1 1 1 1 3.13 1,24 1,35 1.13 1 0,2 0.55 0,27
AhOs............................ PadO. — 1 1 1 1 0,03 1 1 1
H2O ............................ 3,17 1,07 4,27 3,79 3,81 5,07 — 4,28 3,99 1,33 7,82 7,13

bestämning av fri kalk och bundet vatten. Av
ovannämnda och våra egna undersökningar framgår
sålunda, att vid cementets normala reaktion med
vatten kalciumortosilikat bildas, såsom tidigare
gjorts sannolikt av G. Assarsson.7

Ur C3S eller alkalifritt, kalkrikt klinkermjöl
uppstår en övermättad kalklösning genom
trikalcium-silikatets kontinuerliga upplösning och
ortokalcium-silikathydratets utfällning (se fig. 2). Försöket
med cement utfördes genom utpressning av
reaktionslösning ur cementbruk med vattencementfaktorn
0,6. Härvid erhölls en lösning med ända upp till

övernättad Ca(OH)2 lösning frän alkalifritt,
gipsfritt,norroalbindande cement, vet. 0,6.

• /A-

S <5
S) ii*

JJ

’fi-

O lO to JO to SO LO 7O ao 9o 100 HO ISO
Minuter.

1,7 g CaO per liter medan en lägre övermättning
nåddes med rent C3S till följd av att endast 10 g per
liter kunde disponeras för detta ändamål. Av dessa
försök framgår tydligt att vid reaktion av C3S med
vatten och vid reaktion av alkalifritt cement med
vatten, en övermättad kalklösning bildas.

Då det var klarlagt att cementets reaktion med
vatten sker på sådant sätt, att komponenterna först
gå i lösning, var det av intresse att undersöka de
reaktioner, som inträda, då en C3S lösning förenas

med en lösning av "C2A"-smälta. Härvid utfaller
inom några minuter ett kalkfattigt
aluminiumsilikat-gel av växlande sammansättning (se tabell 1).

Om de snabbt förenade lösningarna av C3S och
"C2A"-smälta hällas i en mättad kalklösning eller i
en mättad kalk-gips-lösning utfalla kalkrika
föreningar bestående av kristalliserade kalkrika
alumi-nathydrat eller deras dubbelsalt med gips samt av
ett amorft material sannolikt kalkrikt silikathydrat
(se tabell 1).

De olika reaktioner, som ovan beskrivits, ha
försiggått i lösningar som till sin sammansättning nära
överensstämma med reaktionslösningarnas
sammansättning vid cementets snabbindning resp. vid
cementets normalbindning.

3. Försök med aluminatkomponenter.

Komponenterna "C2A"-smälta (51,7 % CaO, 48,1 %
A1o03), "CAS"-smälta, motsvarande Rankins punkt
17 (55,8 % CaO, 7,4 % Si02, 36,8% A1203) och
"KCA"-smälta (39,3 % CaO, 56,1 ’% A1,03, 4,6 % K20) samt
CjAF-smälta voro av särskilt intresse att medtaga i
undersökningen emedan dessa glasartade smältor ge
en bild av klinkerglasets reaktioner.

Tabell 2. Olika lösningars pH-värde vid 22 °C.

1/1 mättad kalklösning........................ 12,65
1/2 „ „ ......................... 12,45
1/5 „ „ ........................ 12,05
1/10 „ „ ......................... 11,70
Aktiv CaO i vatten ............................ 12,70
Mättad kalklösning innehållande 5 % CaCl2... 12,10
30 V CaCl2.... 11,30
Aktiv CaO + CaSO* • 2 H20 i vatten. 12,70
CaSOi • 2 H20 i vatten ......................... 9,25
Aktiv CaO + CaSO* ■ */2 H20 i vatten — efter
12,60
Aktiv CaO + CaS04 • x\i H20 i vatten — efter
15 min.................................................. 12,60


[lättad Ca(OH)., lösning.

övermättad Ca(0H)? lösning ur 3CaO.SiO

52

9 juli 1938

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Mon Jan 11 20:14:29 2021 (aronsson) (download) << Previous Next >>
http://runeberg.org/tektid/1938k/0054.html

Valid HTML 4.0! All our files are DRM-free
