Kemi
mesabehållaren 19, där erforderlig utspädning sker
medelst varmt spädvatten, eventuellt filtrerat. Från
behållaren 19 föres mesablandningen till mesafiltret
21, där den tvättas och varifrån den bortgår,
eventuellt för ombränning i en ugn 28. Vakuumpump 24,
vakuumbehållare med automatisk ventil 22,
filtrat-pump 23 och kondensor 25 tillhöra filterutrustningen.
För att uppsamla alla lutmängder, som vid
eventuella driftsavbrott av en eller annan orsak kunna
tänkas spillas från någon av apparaterna 11, 17, 18,
19 etc., har den anordningen vidtagits, att
bräddavlopp från dessa apparater föra till en gemensam
uppsamlingscistern 20 på bottennivån, från vilken
spillvätskan sedermera inpumpas i blandningapparaten
17 och, sedan den renats, tillföres svagluten.
Anläggningens utformning.

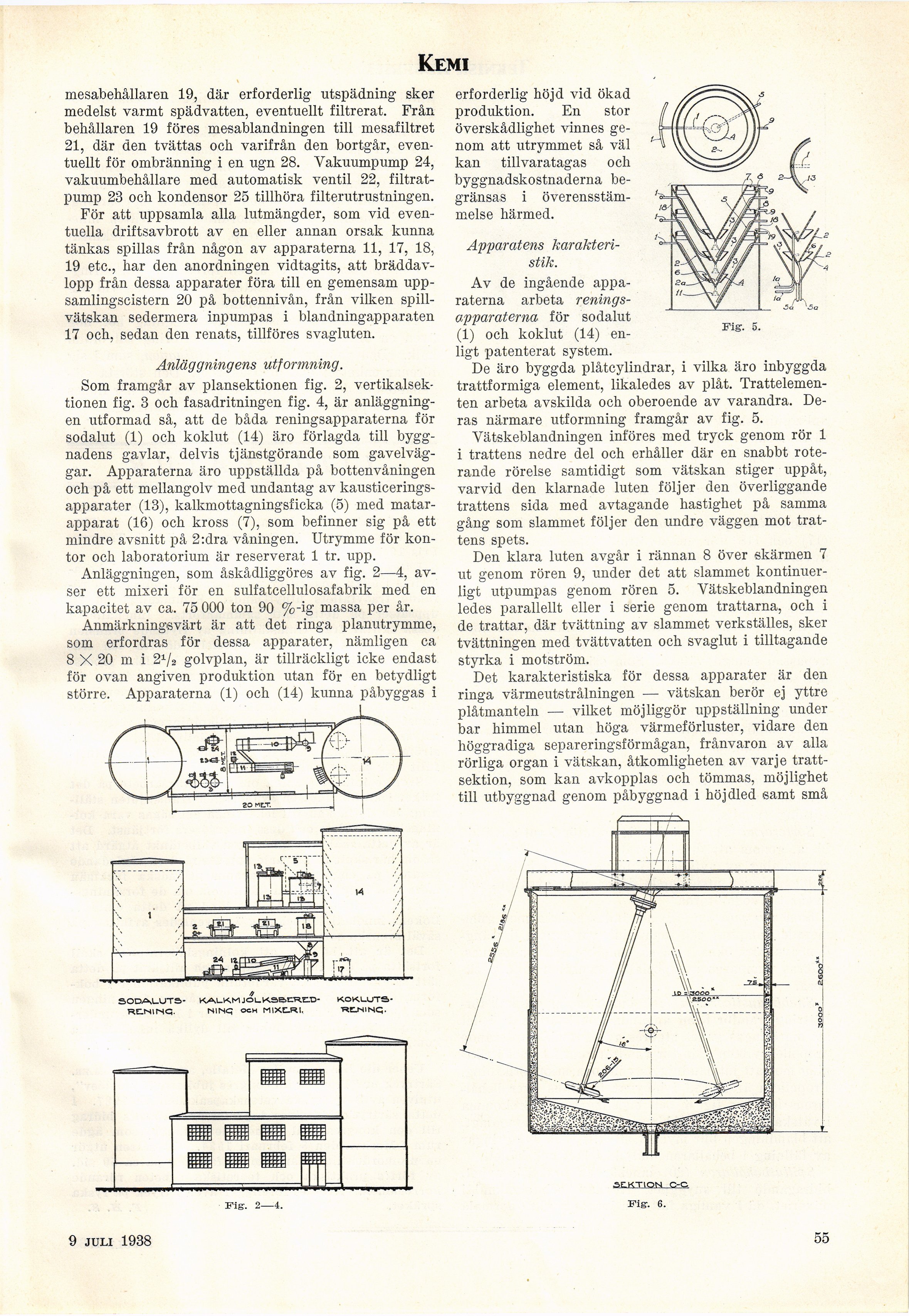

Som framgår av plansektionen fig. 2,
vertikalsektionen fig. 3 och fasadritningen fig. 4, är
anläggningen utformad säj citt de båda reningsapparaterna för
sodalut (1) och koklut (14) äro förlagda till
byggnadens gavlar, delvis tjänstgörande som
gavelväggar. Apparaterna äro uppställda på bottenvåningen
och på ett mellangolv med undantag av
kausticerings-apparater (13), kalkmottagningsficka (5) med
matarapparat (16) och kross (7), som befinner sig på ett
mindre avsnitt på 2:dra våningen. Utrymme för
kontor och laboratorium är reserverat 1 tr. upp.
Anläggningen, som åskådliggöres av fig. 2—4,
avser ett mixeri för en sulfatcellulosafabrik med en
kapacitet av ca. 75 000 ton 90 %-ig massa per år.
Anmärkningsvärt är att det ringa planutrymme,
som erfordras för dessa apparater, nämligen ca
8 X 20 m i 2V» golvplan, är tillräckligt icke endast
för ovan angiven produktion utan för en betydligt
större. Apparaterna (1) och (14) kunna påbyggas i
erforderlig höjd vid ökad
produktion. En stor
överskådlighet vinnes
genom att utrymmet så väl
kan tillvaratagas och
byggnadskostnaderna
begränsas i
överensstämmelse härmed.
Apparatens
karakteristik.
Av de ingående
apparaterna arbeta
reningsapparaterna för sodalut
(1) och koklut (14)
enligt patenterat system.
De äro byggda plåtcylindrar, i vilka äro inbyggda
trattformiga element, likaledes av plåt.
Trattelementen arbeta avskilda och oberoende av varandra.
Deras närmare utformning framgår av fig. 5.
Vätskeblandningen införes med tryck genom rör 1
i trattens nedre del och erhåller där en snabbt
roterande rörelse samtidigt som vätskan stiger uppåt,
varvid den klarnade luten följer den överliggande
trattens sida med avtagande hastighet på samma
gång som slammet följer den undre väggen mot
trattens spets.
Den klara luten avgår i rännan 8 över skärmen 7
ut genom rören 9, under det att slammet
kontinuerligt utpumpas genom rören 5. Vätskeblandningen
ledes parallellt eller i serie genom trattarna, och i
de trattar, där tvättning av slammet verkställes, sker
tvättningen med tvättvatten och svaglut i tilltagande
styrka i motström.
Det karakteristiska för dessa apparater är den
ringa värmeutstrålningen — vätskan berör ej yttre
plåtmanteln — vilket möjliggör uppställning under
bar himmel utan höga värmeförluster, vidare den
höggradiga separeringsförmågan, frånvaron av alla
rörliga organ i vätskan, åtkomligheten av varje
trattsektion, som kan avkopplas och tömmas, möjlighet
till utbyggnad genom påbyggnad i höjdled samt små
SEKTION n-C
Fig-. 6.
55
Fig. 2—4.
9 juli 1938
Fig. 5.
