- Project Runeberg -  Teknisk Tidskrift / 1938. Kemi /
59

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Like | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Sidor ...

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

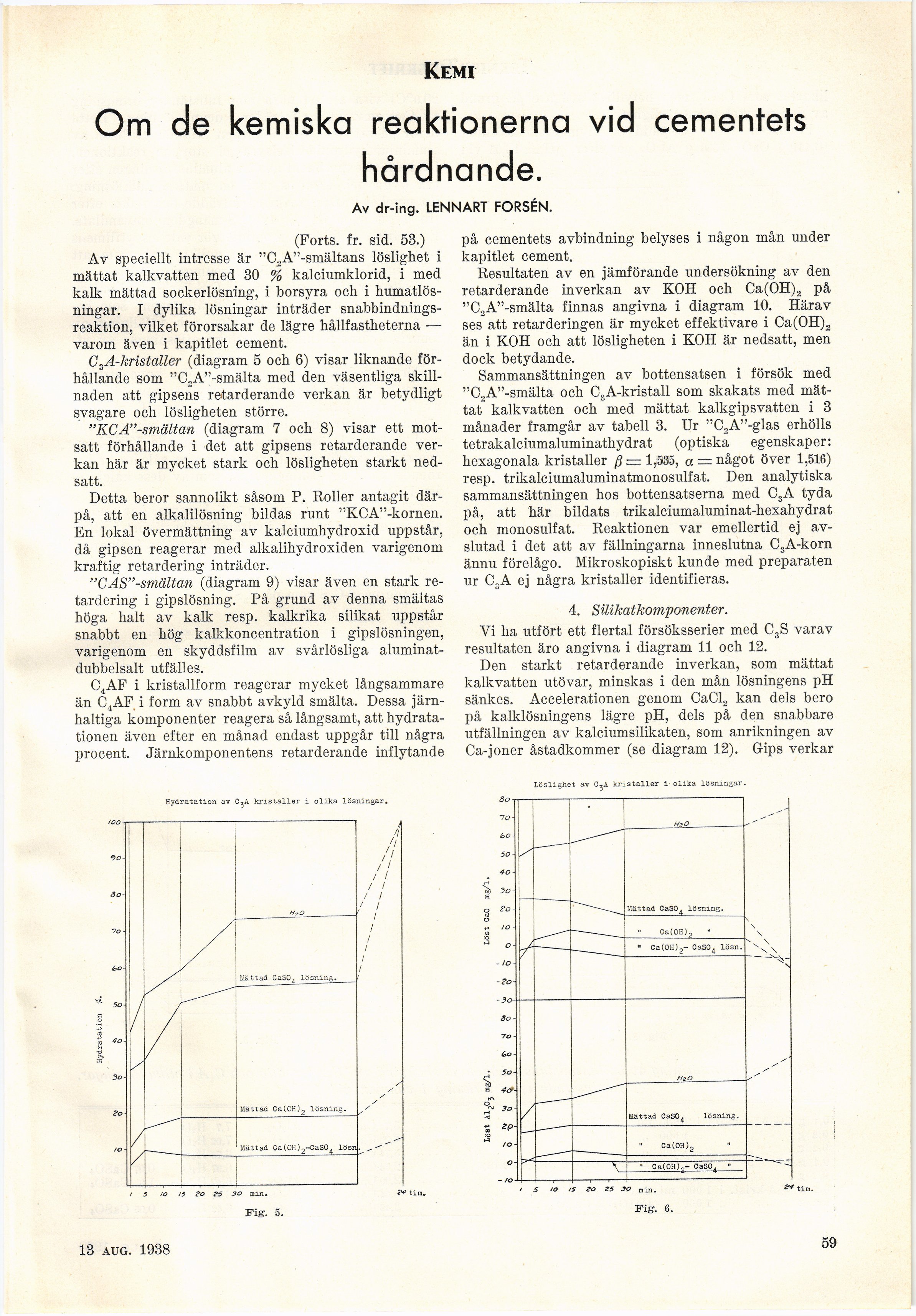

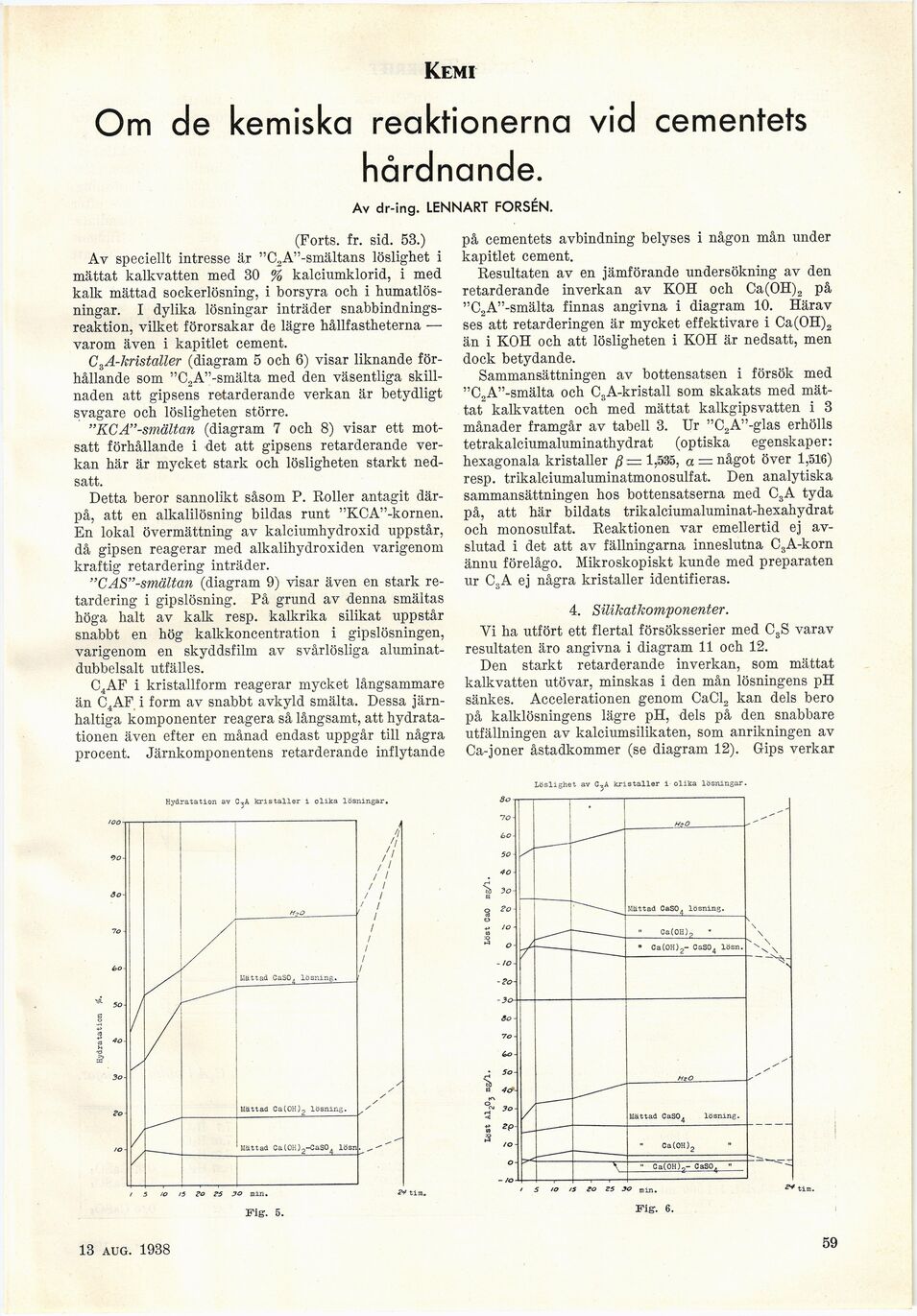

Kemi

Om de ke mis ka reaktionerna vid cementets

hårdnande.

Av dr-ing. LENNART FORSEN.

(Forts. fr. sid. 53.)

Av speciellt intresse ä.r "C2A"-smältans löslighet i
mättat kalkvatten med 30 % kalciumklorid, i med
kalk mättad sockerlösning, i borsyra och i
humatlös-ningar. I dylika lösningar inträder
snabbindnings-reaktion, vilket förorsakar de lägre hållfastheterna —
varom även i kapitlet cement.

C ^A-kristaller (diagram 5 och 6) visar liknande
förhållande som "C,A"-smälta med den väsentliga
skillnaden att gipsens retarderande verkan är betydligt
svagare och lösligheten större.

"KCA"-smältan (diagram 7 och 8) visar ett
motsatt förhållande i det att gipsens retarderande
verkan här är mycket stark och lösligheten starkt
nedsatt.

Detta beror sannolikt såsom P. Roller antagit
därpå, att en alkalilösning bildas runt "KCA"-kornen.
En lokal övermättning av kalciumhydroxid uppstår,
då gipsen reagerar med alkalihydroxiden varigenom
kraftig retardering inträder.

"CAS"-smältan (diagram 9) visar även en stark
retardering i gipslösning. På grund av denna smältas
höga halt av kalk resp. kalkrika silikat uppstår
snabbt en hög kalkkoncentration i gipslösningen,
varigenom en skyddsfilm av svårlösliga
aluminat-dubbelsalt utfälles.

C4AF i kristallform reagerar mycket långsammare
än C4AF, i form av snabbt avkyld smälta. Dessa
järnhaltiga komponenter reagera så långsamt, att
hydrata-tionen även efter en månad endast uppgår till några
procent. Järnkomponentens retarderande inflytande

Hydratation av C^A kristaller i olika lösningar.

på cementets avbindning belyses i någon mån under
kapitlet cement.

Resultaten av en jämförande undersökning av den
retarderande inverkan av KOH och Ca(OH)2 på
"C2A"-smälta finnas angivna i diagram 10. Härav
ses att retarderingen är mycket effektivare i Ca(0H)2
än i KOH och att lösligheten i KOH är nedsatt, men
dock betydande.

Sammansättningen av bottensatsen i försök med
"C2A"-smälta och CsA-kristall som skakats med
mättat kalkvatten och med mättat kalkgips vatten i 3
månader framgår av tabell 3. Ur "C2A"-glas erhölls
tetrakalciumaluminathydrat (optiska egenskaper:
hexagonala kristaller ß = 1,335, a = något över 1,516)
resp. trikalciumaluminatmonosulfat. Den analytiska
sammansättningen hos bottensatserna med C3A tyda
på, att här bildats trikalciumaluminat-hexahydrat
och monosulfat. Reaktionen var emellertid ej
avslutad i det att av fällningarna inneslutna C3A-korn
ännu förelågo. Mikroskopiskt kunde med preparaten
ur C3A ej några kristaller identifieras.

4. Silikatkomponenter.

Vi ha utfört ett flertal försöksserier med C3S varav
resultaten äro angivna i diagram 11 och 12.

Den starkt retarderande inverkan, som mättat
kalkvatten utövar, minskas i den mån lösningens pH
sänkes. Accelerationen genom CaCl2 kan dels bero
på kalklösningens lägre pH, dels på den snabbare
utfällningen av kalciumsilikaten, som anrikningen av
Ca-joner åstadkommer (se diagram 12). Gips verkar

Löslighet av C^A kristaller i olika lösningar.

5 /o 15 ?s 30 min.

Fig. 5.

5 lo 15 ZO Z5 30 min.

Fig. 6.

10 sept. 1938

59

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Mon Jan 11 20:14:29 2021 (aronsson) (download) << Previous Next >>
http://runeberg.org/tektid/1938k/0061.html

Valid HTML 4.0! All our files are DRM-free
