- Project Runeberg -  Teknisk Tidskrift / 1938. Kemi /
61

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Like | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Sidor ...

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

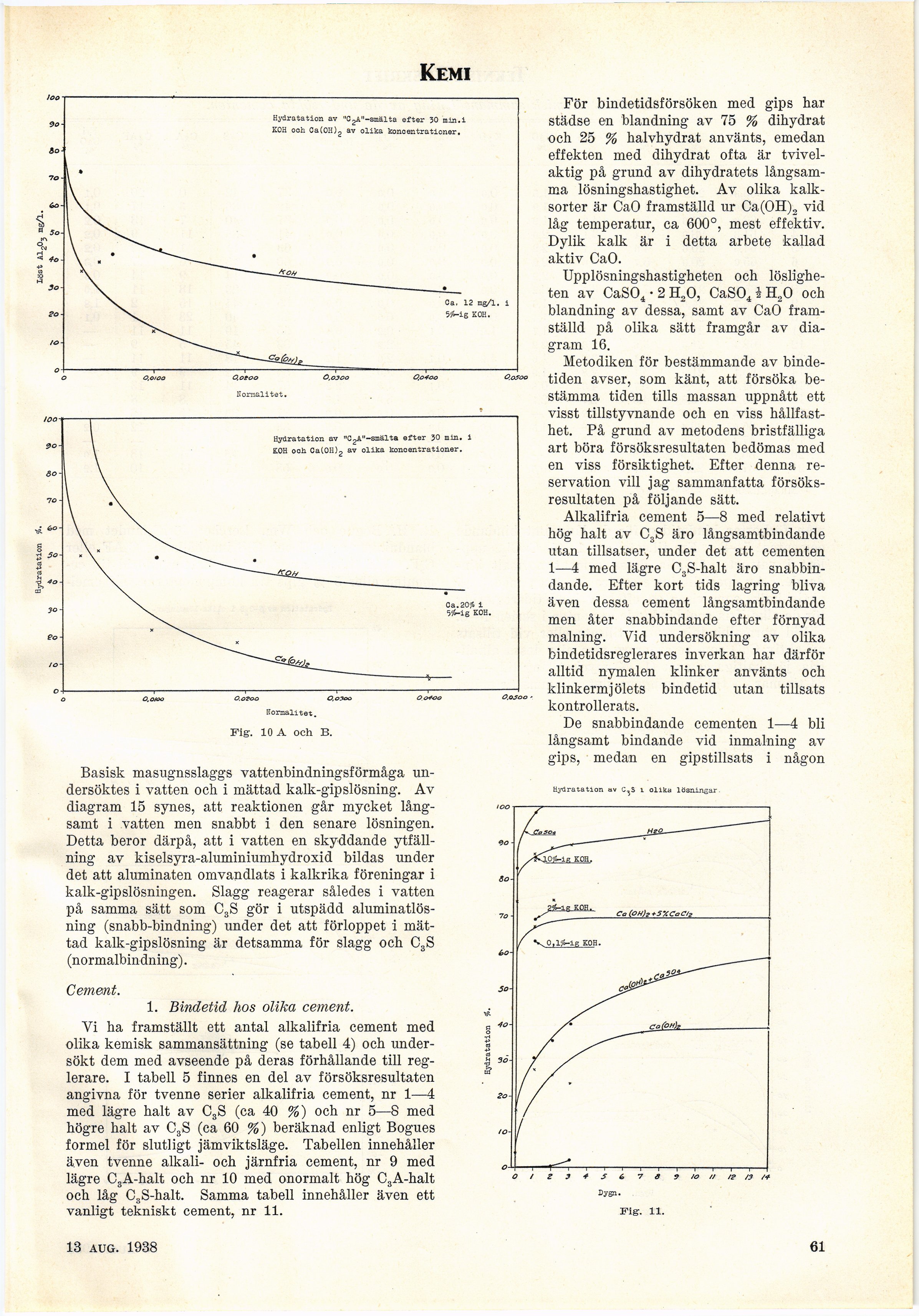

Kemi

Hydratation av "C^fr-smälta efter 30 min. i
KOH och CatOH)2 av olika koncentrationer.

Hydratation av "C2A"-smälta efter 30 min.i
KOH och Ca(OHJg av olika koncentrationer.

Basisk masugnsslaggs vattenbindningsförmåga
undersöktes i vatten och i mättad kalk-gipslösning. Av
diagram 15 synes, att reaktionen går mycket
långsamt i vatten men snabbt i den senare lösningen.
Detta beror därpå, att i vatten en skyddande
ytfäll-ning av kiselsyra-aluminiumhydroxid bildas under
det att aluminaten omvandlats i kalkrika föreningar i
kalk-gipslösningen. Slagg reagerar således i vatten
på samma sätt som C3S gör i utspädd
aluminatlös-ning (snabb-bindning) under det att förloppet i
mättad kalk-gipslösning är detsamma för slagg och C3S
(normalbindning).

Cement.

1. Bindetid hos olika cement.

Yi ha framställt ett antal alkalifria cement med
olika kemisk sammansättning (se tabell 4) och
undersökt dem med avseende på deras förhållande till
reglerare. I tabell 5 finnes en del av försöksresultaten
angivna för tvenne serier alkalifria cement, nr 1—4
med lägre halt av C3S (ca 40 %) och nr 5—8 med
högre halt av C3S (ca 60 %) beräknad enligt Bogues
formel för slutligt jämviktsläge. Tabellen innehåller
även tvenne alkali- och järnfria cement, nr 9 med
lägre C3A-halt och nr 10 med onormalt hög C3A-halt
och låg C3S-halt. Samma tabell innehåller även ett
vanligt tekniskt cement, nr 11.

För bindetidsförsöken med gips har
städse en blandning av 75 % dihydrat
och 25 % halvhydrat använts, emedan
effekten med dihydrat ofta är
tvivelaktig på grund av dihydratets
långsamma lösningshastighet. Av olika
kalksorter är CaO framställd ur Ca(OH)2 vid
låg temperatur, ca 600°, mest effektiv.
Dylik kalk är i detta arbete kallad
aktiv CaO.

Upplösningshastigheten och
lösligheten av CaS04 • 2 H20, CaS04iH20 och
blandning av dessa, samt av CaO
framställd på olika sätt framgår av
diagram 16.

Metodiken för bestämmande av
binde-<&»» tidén avser, som känt, att försöka
bestämma tiden tills massan uppnått ett
visst tillstyvnande och en viss
hållfasthet. På grund av metodens bristfälliga
art böra försöksresultaten bedömas med
en viss försiktighet. Efter denna
reservation vill jag sammanfatta
försöksresultaten på följande sätt.

Alkalifria cement 5—8 med relativt
hög halt av C3S äro långsamtbindande
utan tillsatser, under det att cementen
1—4 med lägre C3S-halt äro
snabbindande. Efter kort tids lagring bliva
även dessa cement långsamtbindande
men åter snabbindande efter förnyad
målning. Vid undersökning av olika
bindetidsreglerares inverkan har därför
alltid nymalen klinker använts och
klinkermj ölets bindetid utan tillsats
kontrollerats.

De snabbindande cementen 1—4 bli
långsamt bindande vid inmalning av
gips, medan en gipstillsats i någon

Hydratation av C^S i olika lösningar.

Dygn.

Fig:. 11.

Ca.20$ i
<j#-ig KOH.

Ca, 12 mg/1, i
5^-ig KOH.

O.otoo 0.O3OO

Rornalitet.

0,o2oo O, o Joo

Rormalitet.
Fig. 10 A och B.

10 sept. 1938

61

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Mon Jan 11 20:14:29 2021 (aronsson) (download) << Previous Next >>
http://runeberg.org/tektid/1938k/0063.html

Valid HTML 4.0! All our files are DRM-free
