Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

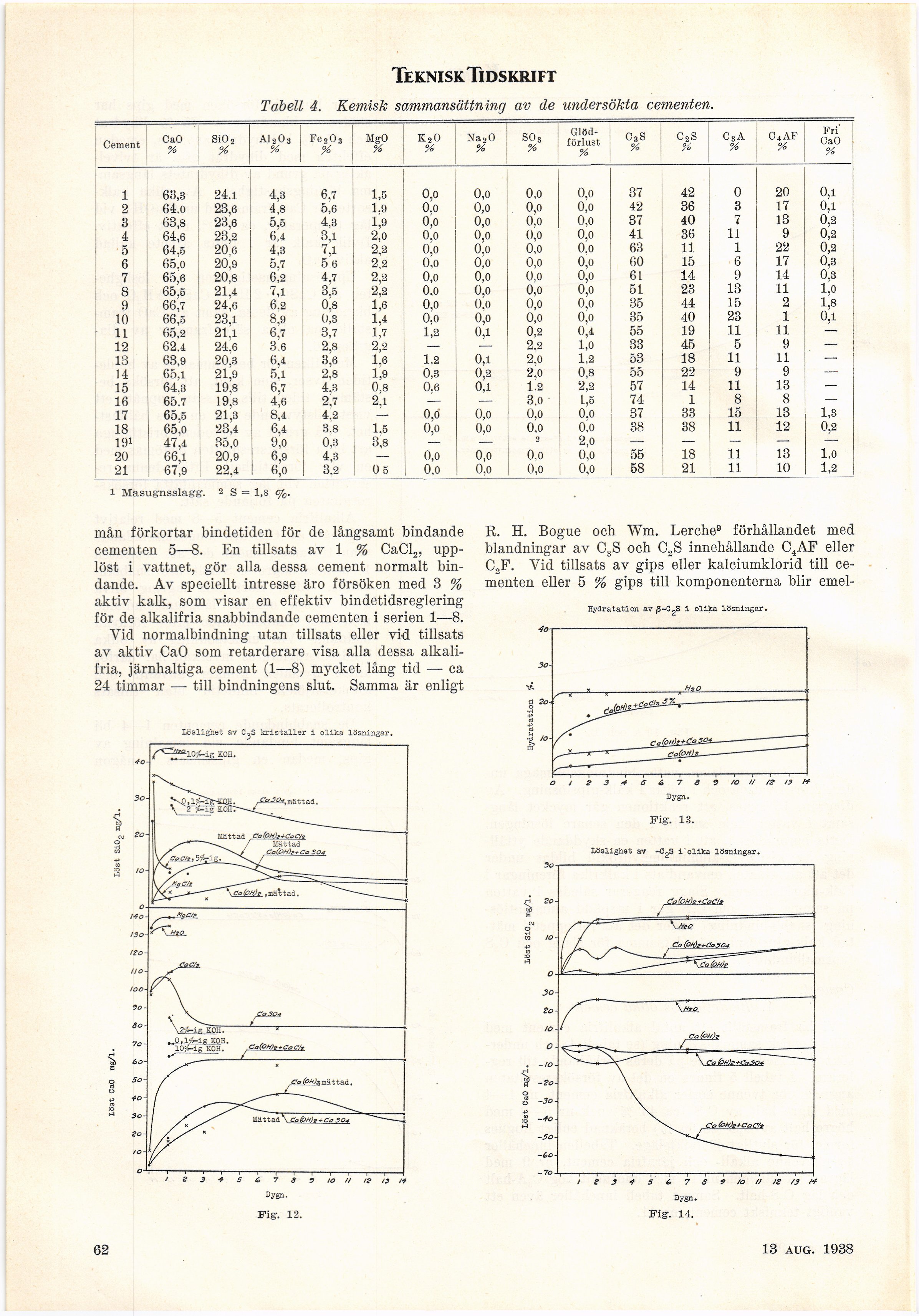

Teknisk Ti dskrift
Tabell 4. Kemisk sammansättning av de undersökta cementen.
Cement CaO % Si02 % Ai203 % Fe2Os % MgO ¥ K20 % Na 2 O % so 3 % [-Glödförlust-] {+Glöd- förlust+} % C3S % C2S % CSA % C4AF % Fri CaO %
1 63,3 24.1 4,3 6,7 1,5 0,0 0,0 0,o 0,0 37 42 0 20 0,1
2 64.0 23,6 4,8 5,6 1,9 0,0 0,0 0,o 0,0 42 36 3 17 0,1
3 63,8 23,6 5,5 4,3 1,9 0,o 0,0 0,o 0,0 37 40 7 13 0,2
4 64,6 23,2 6,4 3,1 2,0 0,o 0,0 0,o 0,0 41 36 11 9 0,2
5 64,5 20,6 4,3 7,1 2,2 0,o 0,0 0,o O.o 63 11 1 22 0,2
6 65,0 20,9 5,7 56 2,2 0,0 0,0 0,o 0,0 60 15 6 17 0,3
7 65,6 2o;8 6,2 4,7 2,2 0,o 0,0 0,0 0,0 61 14 9 14 0,3
8 65,5 21,4 7,1 3,5 2,2 O.o 0,0 0,o 0,o 51 23 13 11 1,0
9 66,7 24,6 6.2 0.8 1,6 0,o O.o 0,o 0,0 35 44 15 2 1,8
10 66,5 23.1 8,9 0,3 1,4 0,o 0,o 0,0 0,o 35 40 23 1 0,1
11 65,2 2Li 6,7 3,7 1,7 1,2 0,1 0,2 o;4 55 19 11 11
12 62.4 24;6 3.6 2.8 2,2 — 2,2 1,0 33 45 5 9 —
13 63,9 20,3 6.4 3,6 1.6 1,2 0,1 2,0 1,2 53 18 11 11 —
14 65,1 21,9 5.1 2,8 1,9 0,3 0,2 2,0 0,8 55 22 9 9 —
15 64.3 19,8 6,7 4.3 0,8 0,6 0,1 1.2 2,2 57 14 11 13 —
16 65.7 19,8 4,6 2:7 2,1 — — 3,0 L,5 74 1 8 8 —
17 65,5 21.3 8,4 4.2 0,0 0,o 0,0 0,0 37 33 15 13 1,3
18 65,0 23,4 6,4 3.8 1,5 0,o 0,0 O.o O.o 38 38 11 12 0,2
191 47,4 35,0 9,0 0,3 3,8 — — 2 2,o — — — —
20 66,1 20,9 6,9 4,3 — 0,o 0,o 0,0 0,0 55 18 11 13 1,0
21 67,9 22.4 6,0 3.2 05 O.o 0,o 0,0 0,0 58 21 11 10 1,2
i Masugnsslagg. 2 s = 1,8 %.
mån förkortar bindetiden för de långsamt bindande
cementen 5—8. En tillsats av 1 % CaCl2,
upplöst i vattnet, gör alla dessa cement normalt
bindande. Av speciellt intresse äro försöken med 3 %
aktiv kalk, som visar en effektiv bindetidsreglering
för de alkalifria snabbindande cementen i serien 1—8.
Yid normalbindning utan tillsats eller vid tillsats
av aktiv CaO som retarderare visa alla dessa
alkalifria, järnhaltiga cement (1—8) mycket lång tid — ca
24 timmar — till bindningens slut. Samma är enligt
Löslighet av C,S kristaller i olika lösningar.
Fig. 12.
R. H. Bogue och Wm. Lerche0 förhållandet med
blandningar av C3S och C2S innehållande C4AF eller
C2F. Yid tillsats av gips eller kalciumklorid till
cementen eller 5 % gips till komponenterna blir emel-
Hydratation av ß-C2S i olika lösningar.
Dygn.
Fig. 13.
Löslighet av -c2s i’olika lösningar.
Dygn.
Fig. 14.
62
10 sept. 1938
<< prev. page << föreg. sida << >> nästa sida >> next page >>
