Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

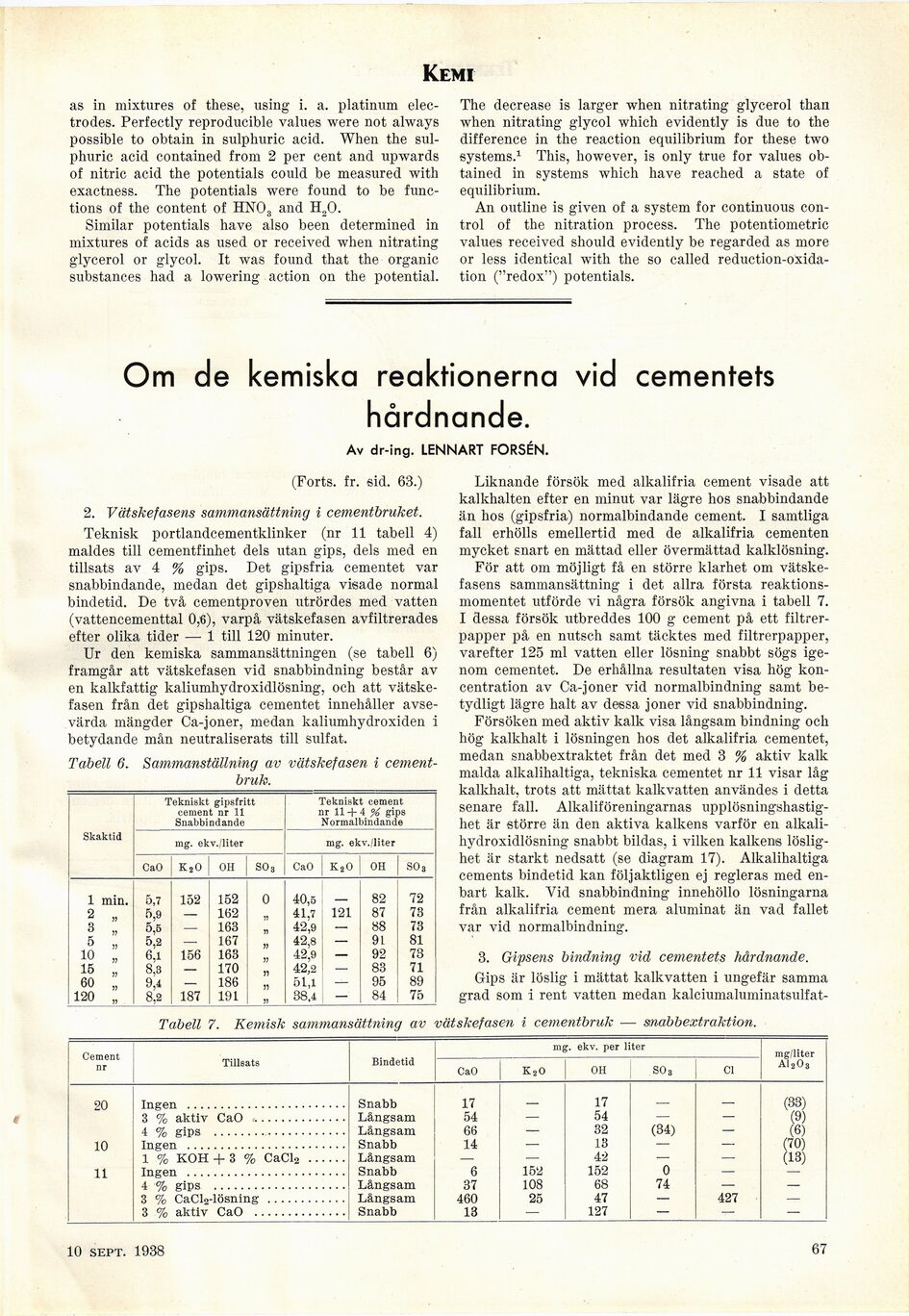

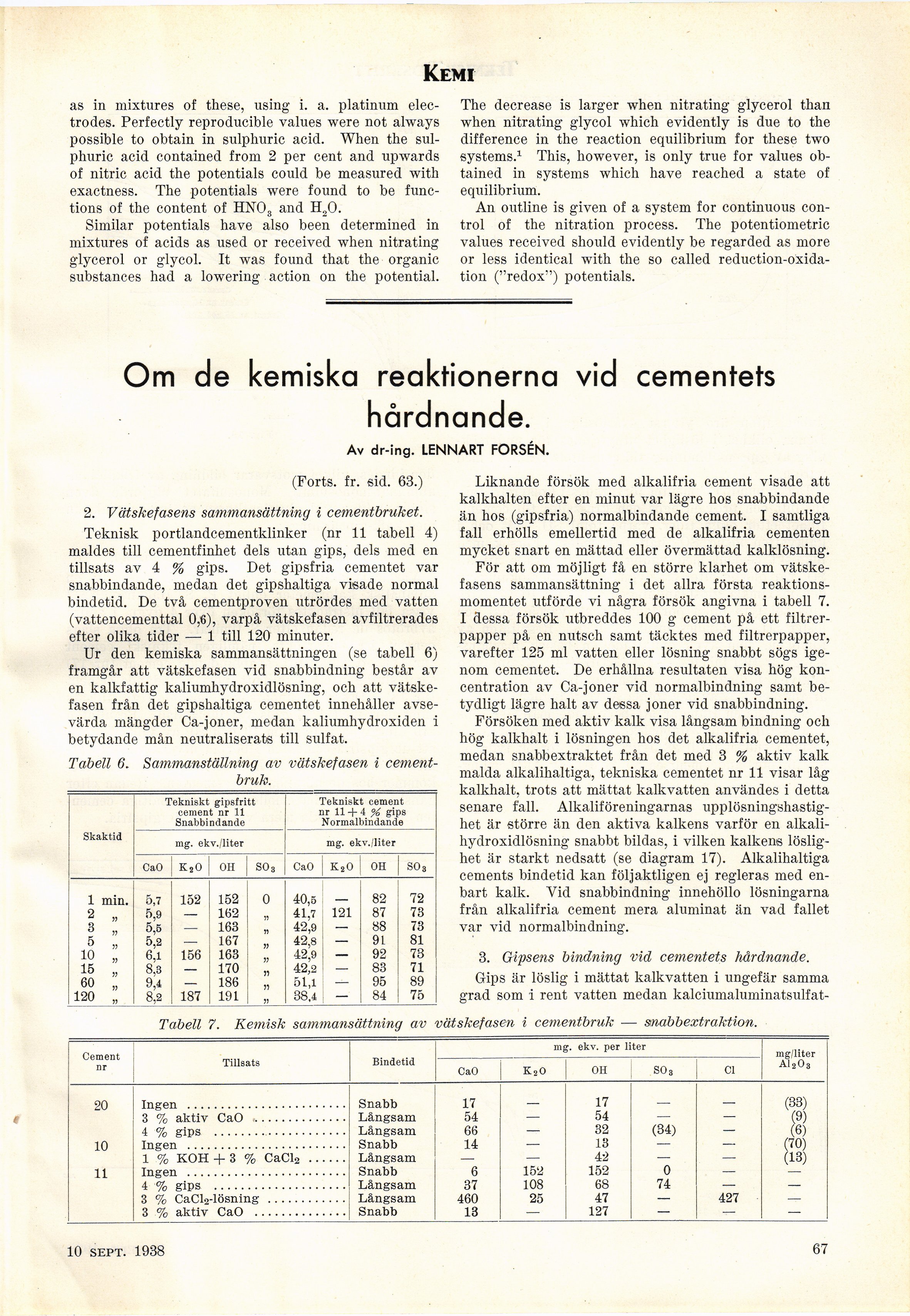

Kemi
as in mixtures of these, using i. a. platinum
elec-trodes. Perfectly reproducible values were not always
possible to obtain in sulphuric acid. When the
sul-phuric acid contained from 2 per cent and upwards
of nitric acid the potentials could be measured with
exactness. The potentials were found to be
func-tions of the content of HNOs and H20.
Similar potentials have also been determined in
mixtures of acids as used or received when nitrating
glycerol or glycol. It was found that the organic
substances had a lowering action ön the potential.
The decrease is larger when nitrating glycerol than
when nitrating glycol which evidently is due to the
difference in the reaction equilibrium for these two
systems.1 This, however, is only true for values
ob-tained in systems which have reached a state of
equilibrium.
An outline is given of a system for continuous
con-trol of the nitration process. The potentiometric
values received should evidently be regarded as möre
or less identical with the so called
reduction-oxida-tion ("redox") potentials.
Om de kemiska reaktionerna vid cementets
hårdnande.
Av dr-ing. LENNART FORSEN.
(Forts. fr. sid. 63.)
2. Vätskefasens sammansättning i cementbruket.
Teknisk portlandcementklinker (nr 11 tabell 4)
maldes till cementfinhet dels utan gips, dels med en
tillsats av 4 % gips. Det gipsfria cementet var
snabbindande, medan det gipshaltiga visade normal
bindetid. De två cementproven utrördes med vatten
(vattencementtal 0,6), varpå vätskefasen avfiltrerades
efter olika tider — 1 till 120 minuter.
Ur den kemiska sammansättningen (se tabell 6)
framgår att vätskefasen vid snabbindning består av
en kalkfattig kaliumhydroxidlösning, och att
vätskefasen från det gipshaltiga cementet innehåller
avsevärda mängder Ca-joner, medan kaliumhydroxiden i
betydande mån neutraliserat® till sulfat.
Tabell 6. Sammanställning av vätskefasen i
cement-bruk.
Skaktid
1 min. 5,7 152 152 0 40,5 - 82 72
2 „ 5,9 — 162 „ 41,7 121 87 73
3 „ 5,5 — 163 „ 42,9 - 88 73
5 „ 5,2 — 167 „ 42,8 — 91 81
10 „ 6,1 156 163 „ 42,9 — 92 73
15 „ 8,3 — 170 „ 42,2 — 83 71
60 „ 9,4 — 186 „ 51,1 — 95 89
120 „ 8,2 187 191 „ 38,4 - 84 75
Tekniskt gipsfritt
cement nr 11
Snabbindande
mg. ekv./liter
CaO
K20
OH
S03
Tekniskt cement
nr 11 + 4 % gips
Normalbindande
mg. ekv./liter
CaO
KoO ! OH
SO a
Liknande försök med alkalifria cement visade att
kalkhalten efter en minut var lägre hos snabbindande
än hos (gipsfria) normalbindande cement. I samtliga
fall erhölls emellertid med de alkalifria cementen
mycket snart en mättad eller övermättad kalklösning.
För att om möjligt få en större klarhet om
vätskefasens sammansättning i det allra första
reaktionsmomentet utförde vi några försök angivna i tabell 7.
I dessa försök utbreddes 100 g cement på ett
filtrerpapper på en nutsch samt täcktes med filtrerpapper,
varefter 125 ml vatten eller lösning snabbt sögs
igenom cementet. De erhållna resultaten visa hög
koncentration av Ca-joner vid normalbindning samt
betydligt lägre halt av dessa joner vid snabbindning.
Försöken med aktiv kalk visa långsam bindning och
hög kalkhalt i lösningen hos det alkalifria cementet,
medan snabbextraktet från det med 3 % aktiv kalk
malda alkalihaltiga, tekniska cementet nr 11 visar låg
kalkhalt, trots att mättat kalkvatten användes i detta
senare fäll. Alkaliföreningarnas
upplösningshastighet är större än den aktiva kalkens varför en
alkali-hydroxidlösning snabbt bildas, i vilken kalkens
löslighet är starkt nedsatt (se diagram 17). Alkalihaltiga
cements bindetid kan följaktligen ej regleras med
enbart kalk. Vid snabbindning innehöllo lösningarna
från alkalifria cement mera aluminat än vad fallet
var vid normalbindning.
3. Gipsens bindning vid cementets hårdnande.
Gips är löslig i mättat kalkvatten i ungefär samma
grad som i rent vatten medan kalciumaluminatsulfat-
Tabell 7. Kemisk sammansättning av vätskefasen i cementbruk — stnabbextraktion.
Cement nr Tillsats Bindetid CaO K20 ekv. per liter OH SOs Cl mg/liter A1203
20 Snabb 17 ___ 17 _ _ (33)
3 % aktiv CaO .............. Långsam 54 — 54 - — (9)
i % gips ..................... Långsam 66 — 32 (34) —
10 Ingen ........................ Snabb 14 — 13 •— — (70)
1 % KOH + 3 % CaCl2 ...... Långsam —- — 42 — — (13)
11 Ingen ........................ Snabb 6 152 152 0 — —
i % gips .................... Långsam 37 108 68 74 — —
3 % CaCl2-lösning ............ Långsam 460 25 47 — 427 —
3 % aktiv CaO .............. Snabb 13 — 127 — — —
10 sept. 1938 67
<< prev. page << föreg. sida << >> nästa sida >> next page >>
