- Project Runeberg -  Teknisk Tidskrift / 1938. Kemi /
69

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Like | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Sidor ...

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

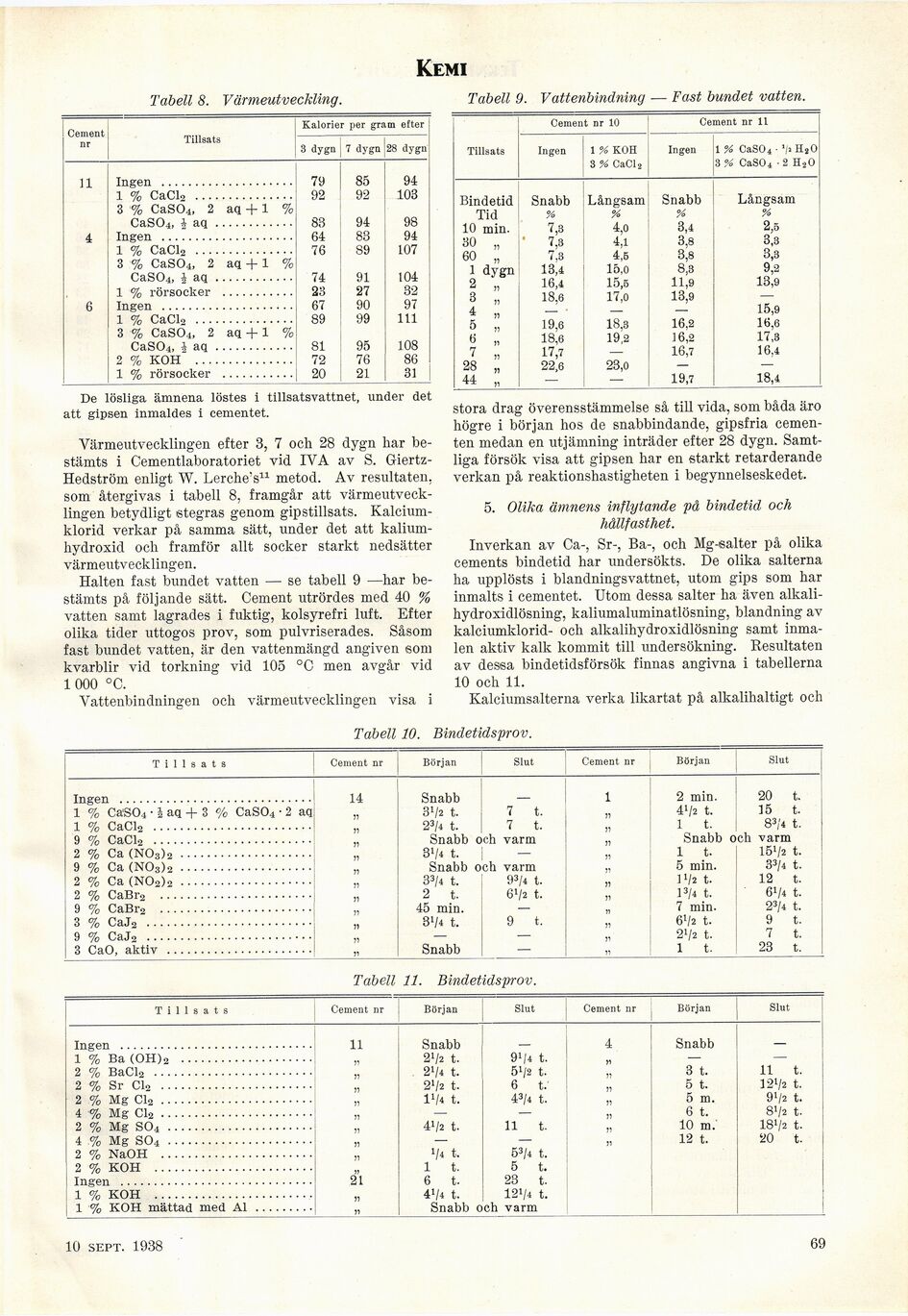

Kemi

Tabell 8. Värmeutveckling. Tabell 9. Vattenbindning — Fast bundet vatten.

Cement Tillsats Kalorier per gram efter
3 dygn 7 dygn 28 dygn
ii Ingen .................... 79 85 94
1 % CaCl2 ............... 92 92 103
3 ’% CaS04, 2 aq + 1 %
CaS04, h aq ............ 83 94 98
4 Ingen .................... 64 83 94
1 % CaCl2 ............... 76 89 107
3 % CaS04, 2 aq + 1 %
CaS04, J aq............ 74 91 104
1 % rörsocker ........... 23 27 32
6 Ingen .................... 67 90 97
1 % CaClo ............... 89 99 111
3 % CaS04, 2 aq + 1 %
CaS04, i aq............ 81 95 108
2 % KOH ............... 72 76 86
1 % rörsocker ........... 20 21 31

De lösliga ämnena löstes i tillsatsvattnet, under det
att gipsen inmaldes i cementet.

Värmeutvecklingen efter 3, 7 och 28 dygn har
bestämts i Cementlaboratoriet vid IYA av S.
Giertz-Hedström enligt W. LercheV1 metod. Av resultaten,
som återgivas i tabell 8, framgår att
värmeutvecklingen betydligt stegras genom gipstillsats.
Kalciumklorid verkar på samma sätt, under det att
kalium-hydroxid och framför allt socker starkt nedsätter
värmeutvecklingen.

Halten fast bundet vatten — se tabell 9 —har
bestämts på följande sätt. Cement utrördes med 40 %
vatten samt lagrades i fuktig, kolsyrefri luft. Efter
olika tider uttogos prov, som pulvriserades. Såsom
fast bundet vatten, är den vattenmängd angiven som
kvarblir vid torkning vid 105 °C men avgår vid
1 000 °C.

Vattenbindningen och värmeutvecklingen visa i

Cement nr 10 Cement nr 11

Tillsats Ingen 1 % KOH 3 % CaCl2 Ingen 1 % CaS04 ■ ’(> H20 3% CaS04 • 2 H20
Bindetid Snabb Långsam Snabb Långsam
Tid % % % %
10 min. 7,3 4,0 3,4 2,5
30 „ 7,3 4,1 3.8 3,3
60 „ 7.3 4,5 3,8 3,3
1 dygn 13,4 lö,o 8,3 9,2
2 „ 16,4 15,5 11,9 13,9 13,9
3 „ 18,6 17,0 —•
4 „ — — 15,9
5 „ 19,6 18,3 16.2 16,6
Ö „ 18,6 19,2 16,2 17,3
7 „ 17,7 — 16,7 16.4
28 „ 22,6 23,0 — —
44 „ — — 19,7 18,4

stora drag överensstämmelse så till vida, som båda äro
högre i början hos de snabbindande, gipsfria
cementen medan en utjämning inträder efter 28 dygn.
Samtliga försök visa att gipsen har en starkt retarderande
verkan på reaktionshastigheten i begynnelseskedet.

5. Olika ämnens inflytande på bindetid och
hållfasthet.

Inverkan av Ca-, Sr-, Ba-, och Mg-salter på olika
cements bindetid har undersökts. De olika salterna
ha upplösts i blandningsvattnet, utom gips som har
inmalts i cementet. Utom dessa salter ha även
alkali-hydroxidlösning, kaliumaluminatlösning, blandning av
kalciumklorid- och alkalihydroxidlösning samt
inma-len aktiv kalk kommit till undersökning. Resultaten
av dessa bindetidsförsök finnas angivna i tabellerna
10 och 11.

Kalciumsalterna verka likartat på alkalihaltigt och

Tabell 10. Bindetidsprov.

Tillsats Cement nr Början Slut Cement nr Början Slut
Ingen ............................. 14 Snabb 1 2 min. 20 t.
1 % Ca’S04 • i aq + 3 % CaS04 • 2 aq 3*/2 t. 7 t. 4»/2 t. 15 t.
1 % CaClo ........................ 23/4 t. 7 t. 1 t. 83/4 t.
9 % CaClo ........................ Snabb och varm Snabb och varm
2 % Ca (N03)2 .................... 8V« t. — 1 t. 15>/2 t.
9 % Ca (N03)2 .................... Snabb och varm 5 min. 33/4 t.
2 % Ca (N02)o .................... 33/4 t. 93/4 t. U/2 t. 12 t.
2 % CaBr2 ....................... 2 t. 6V2 t. » l3/4 t. 61/* t.
9 % CaBi-2 ....................... 45 min. — 7 min. 23/4 t.
3 % CaJ2 ......................... B1/4 t. 9 t. 6l/2 t. 9 t.
9 % CaJo ......................... — — 272 t. 7 t.
3 CaO, aktiv ...................... 11 Snabb — ii 1 t. 23 t.

Tabell 11. Bindetidsprov.

Tillsats Cement nr Början Slut Cement nr Början Slut
Ingen ............................. 11 Snabb 4 Snabb
1 % Ba (OH)2 .................... 272 t. 91/4 t. — —
2 % BaCl2 ........................ 2V* t. 5’/2 t. 3 t. 11 t.
2 % Sr Clo ....................... 2’/2 t. 6 t. 5 t. 121/2 t.
2 .% Mg Cl2 ....................... U/4 t. 43/4 t. 5 m. 9>/2 t.
4 % Mg Cl2 ....................... — — 6 t. 8v21.
2 % Mg S04 ...................... 41/2 t. 11 t. 10 m. 18’/2 t.
4 .% Mg S04 ...................... — — 12 t. 20 t.
2 % NaOH ....................... 1/4 t. 53/4 t.
2 % KOH ........................ 1 t. 5 t.
Ingen ............................. 21 6 t. 23 t.
1 % KOH ........................ 41/* t. 121/4 t.
1 % KOH mättad med Al ......... 11 Snabb och varm

10 sept. 1938

69

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Mon Jan 11 20:14:29 2021 (aronsson) (download) << Previous Next >>
http://runeberg.org/tektid/1938k/0071.html

Valid HTML 4.0! All our files are DRM-free
