- Project Runeberg -  Teknisk Tidskrift / 1938. Kemi /
70

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Like | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Sidor ...

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

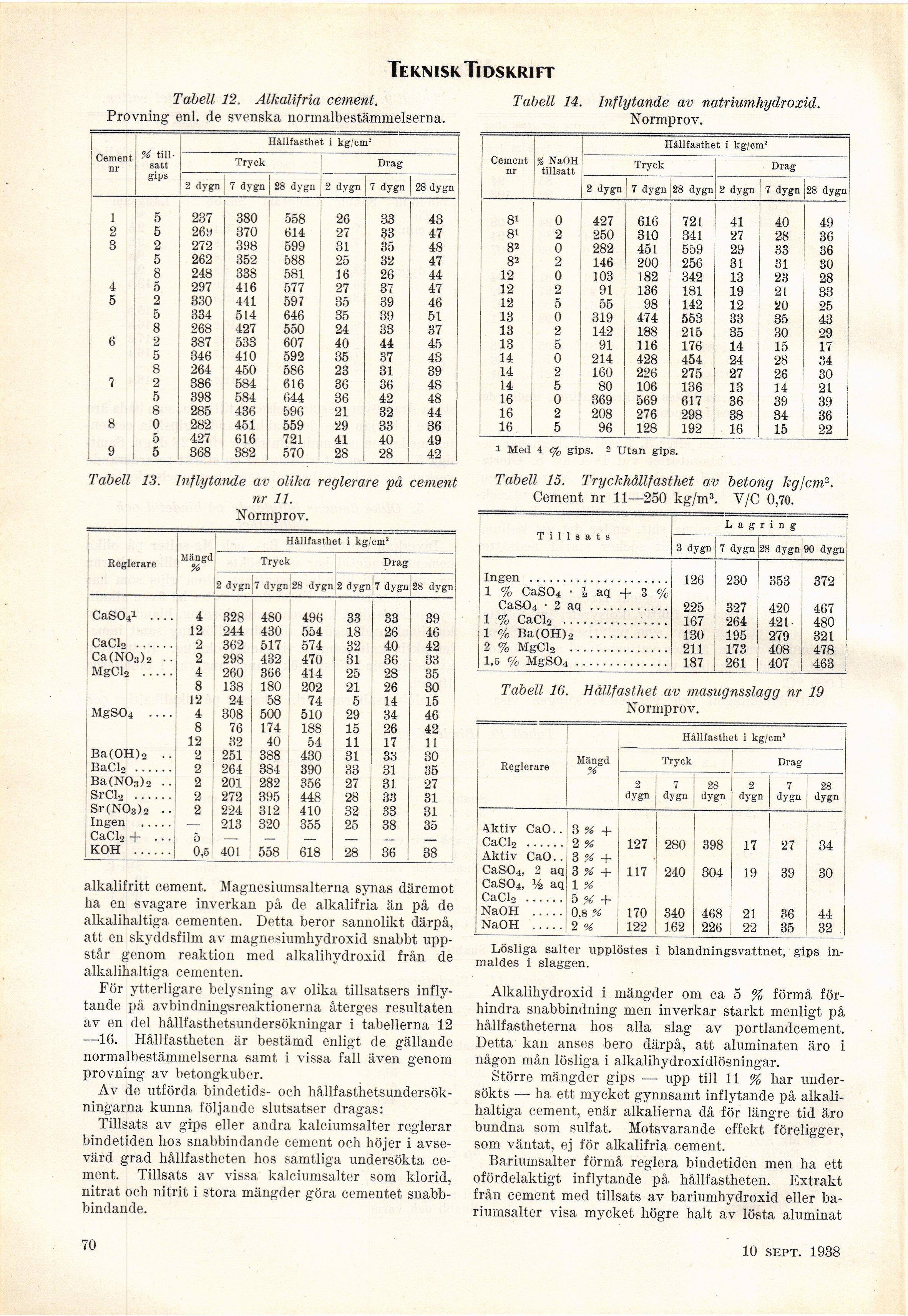

Teknisk Ti dskrift

Tabell 12. Alkalifria cement.
Provning enl. de svenska normalbestämmelserna.

Tabell 14. Inflytande av natriumhydroxid.
Normprov.

Cement nr %
tillsatt gips Hållfasthet i kg/cm1
Tryck Drag
2 dygn 7 dygn 28 dygn 2 dygn 7 dygn 28 dygn
1 1 5 237 380 558 26 33 43
2 5 269 370 614 27 33 47
3 2 272 398 599 31 35 48
5 262 352 588 25 32 47
8 248 338 581 16 26 44
4 5 297 416 577 27 37 47
5 2 330 441 597 35 39 46
5 334 514 646 35 39 51
8 268 427 550 24 33 37
6 2 387 533 607 40 44 45
5 346 410 592 35 37 43
8 264 450 586 23 31 39
7 2 386 584 616 36 36 48
5 398 584 644 36 42 48
8 285 436 596 21 32 44
8 0 282 451 559 29 33 36
5 427 616 721 41 40 49
9 5 368 382 570 28 28 42

Hållfasthet i kg/cm!
Reglerare Mängd % Tryck Drag
2 dygn 7 dygn 28 dygn 2 dygn 7 dygn 28 dygn
CaSOi1 .... 4 328 480 496 33 33 39
12 244 430 554 18 26 46
CaCl2 ...... 2 362 517 574 32 40 42
Ca(N03)2 •• 2 298 432 470 31 36 33
MgCla ..... 4 260 366 414 25 28 35
8 138 180 202 21 26 30
12 24 58 74 5 14 15
MgS04 .... 4 308 500 510 29 34 46
8 76 174 188 15 26 42
12 32 40 54 11 17 11
Ba(OH)2 .. 2 251 388 430 31 33 30
BaCl2 ...... 2 264 384 390 33 31 35
Ba(N03)2 •• 2 201 282 356 27 31 27
SrClo ...... 2 272 395 448 28 33 31
Sr(N03)2 .. 2 224 312 410 32 33 31
Ingen ..... — 213 320 355 25 38 35
CaCl2 + ... 6 — — — — — —
KOH ...... 0,5 401 558 618 28 36 38

alkalifritt cement. Magnesiumsalterna synas däremot
ha en svagare inverkan på de alkalifria än på de
alkalihaltiga cementen. Detta beror sannolikt därpå,
att en skyddsfilm av magnesiumhydroxid snabbt
uppstår genom reaktion med alkalihydroxid från de
alkalihaltiga cementen.

För ytterligare belysning av olika tillsatsers
inflytande på avbindningsreaktionerna återges resultaten
av en del hållfasthetsundersökningar i tabellerna 12
—16. Hållfastheten är bestämd enligt de gällande
normalbestämmelserna samt i vissa fall även genom
provning av betongkuber.

Av de utförda bindetids- och
hållfasthetsundersökningarna kunna följande slutsatser dragas:

Tillsats av gips eller andra kalciumsalter reglerar
bindetiden hos snabbindande cement och höjer i
avsevärd grad hållfastheten hos samtliga undersökta
cement. Tillsats av vissa kalciumsalter som klorid,
nitrat och nitrit i stora mängder göra cementet
snabbbindande.

Cement nr % NaOH tillsatt Hållfasthet i kg/cm*
Tryck Drag
2 dygn 7 dygn 28 dygn 2 dygn 7 dygn 28 dygn
8i 0 427 616 721 41 40 49
8i 2 250 310 341 27 28 36
82 0 282 451 559 29 33 36
82 2 146 200 256 31 31 30
12 0 103 182 342 13 23 28
12 2 91 136 181 19 21 33
12 5 55 98 142 12 20 25
13 0 319 474 553 33 35 43
13 2 142 188 215 35 30 29
13 5 91 116 176 14 15 17
14 0 214 428 454 24 28 34
14 2 160 226 275 27 26 30
14 5 80 106 136 13 14 21
16 0 369 569 617 36 39 39
16 2 208 276 298 38 34 36
16 5 96 128 192 16 15 22

Tabell 13. Inflytande av olika reglerare på cement
nr 11.
Normprov.

i Med 4 % gips. 2 utan gips.

Tabell 15. Tryckhållfasthet av betong kg/cm2.
Cement nr 11—250 kg/m3. Y/C 0,70.

Tillsats 3 dygn Lag 7 dygn ring 28 dygn 90 dygn
126 230 353 372
1 % CaS04 • h aq + 3 «/c
CaSO-i • 2 aq ....... 225 327 420 467
1 % CaCl2 ........... 167 264 421- 480
1 % Ba(OH); ....... 130 195 279 321
2 % MgClo .......... 211 173 408 478
1,5 % MgS04......... 187 261 407 463

Tabell 16. Hållfasthet av masugnsslagg nr 19
Normprov.

Reglerare Mängd % Hållfasthet i kg/cm1
Tryck Drag
2 dygn 7 dygn 28 dygn 2 dygn 7 dygn 28 dygn
4ktiv CaO.. 3 % +
CaCl2 ...... 2 % 127 280 398 17 27 34
Aktiv CaO.. B % +
CaS04, 2 aq 3% + 117 240 304 19 39 30
CaS04, % aq 1 %
CaClo ...... b % +
NaOH ..... 0,8 % 170 340 468 21 36 44
NaOH ..... 2 % 122 162 226 22 35 32

Lösliga salter upplöstes i blandningsvattnet, gips
inmaldes i slaggen.

Alkalihydroxid i mängder om ca 5 % förmå
förhindra snabbindning men inverkar starkt menligt på
hållfastheterna hos alla slag av portlandcement.
Detta kan anses bero därpå, att aluminaten äro i
någon mån lösliga i alkalihydroxidlösningar.

Större mängder gips — upp till 11 % har
undersökts — ha ett mycket gynnsamt inflytande på
alkalihaltiga cement, enär alkalierna då för längre tid äro
bundna som sulfat. Motsvarande effekt föreligger,
som väntat, ej för alkalifria cement.

Bariumsalter förmå reglera bindetiden men ha ett
ofördelaktigt inflytande på hållfastheten. Extrakt
från cement med tillsats av bariumhydroxid eller
bariumsalter visa mycket högre halt av lösta aluminat

70

10 sept. 1938

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Mon Jan 11 20:14:29 2021 (aronsson) (download) << Previous Next >>
http://runeberg.org/tektid/1938k/0072.html

Valid HTML 4.0! All our files are DRM-free
