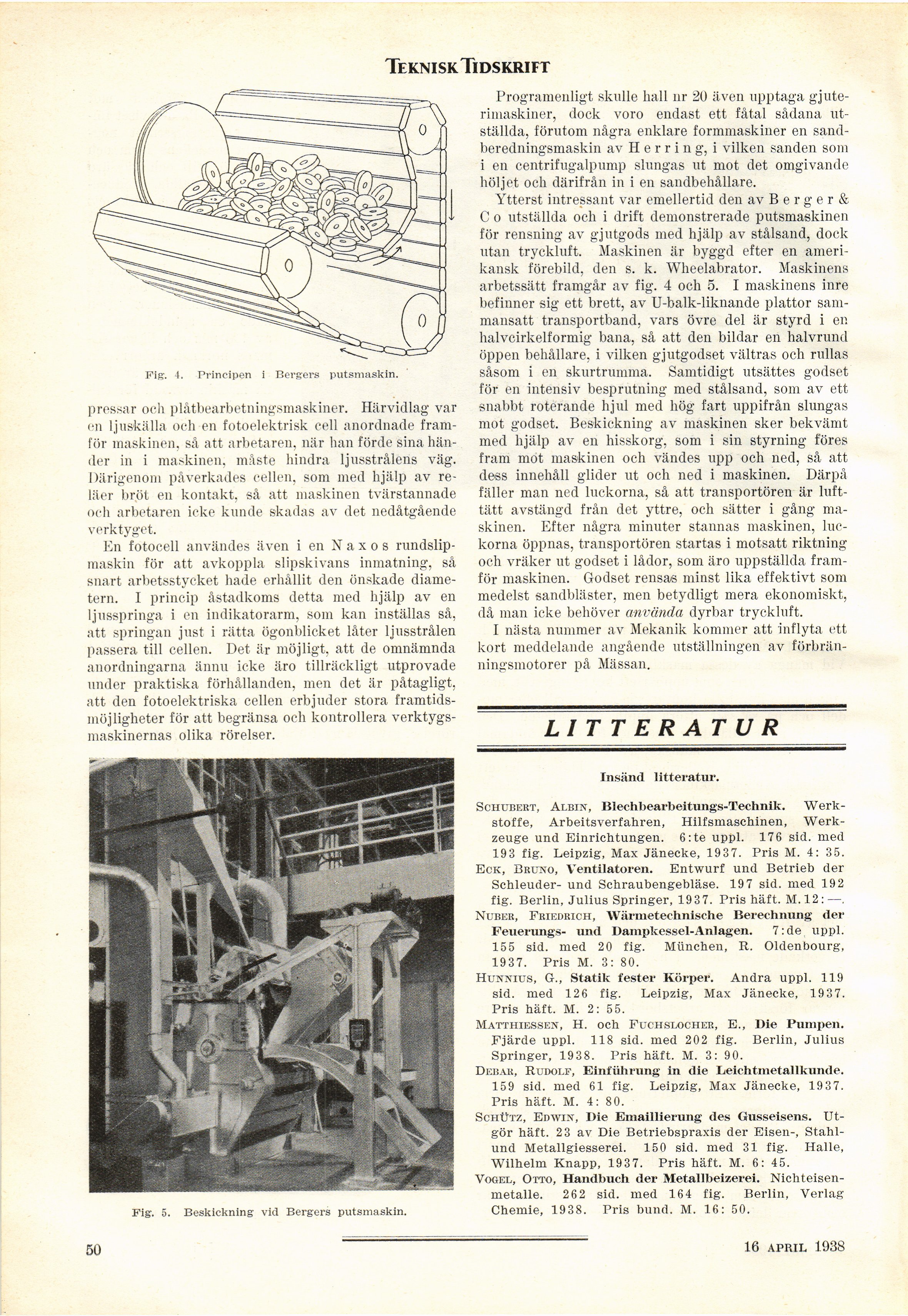

Teknisk Tidskrift
Fig. 4. Principen i Bergers putsmaskin.
pressar och plåtbearbetningsmaskiner. Härvidlag var
en ljuskälla och en fotoelektrisk cell anordnade
framför maskinen, så att arbetaren, när han förde sina
händer in i maskinen, måste hindra ljusstrålens väg.
Därigenom påverkades cellen, som med hjälp av
reläer bröt en kontakt, så att maskinen tvärstannade
och arbetaren icke kunde skadas av det nedåtgående
verktyget.
En fotocell användes även i en Naxos
rundslipmaskin för att avkoppla slipskivans inmatning, så
snart arbetsstycket hade erhållit den önskade
diametern. I princip åstadkoms detta med hjälp av en
ljusspringa i en indikatorarm, som kan inställas så,
att springan just i rätta ögonblicket låter ljusstrålen
passera till cellen. Det är möjligt, att de omnämnda
anordningarna ännu icke äro tillräckligt utprovade
under praktiska förhållanden, men det är påtagligt,
att den fotoelektriska cellen erbjuder stora
framtidsmöjligheter för att begränsa och kontrollera
verktygsmaskinernas olika rörelser.
Fig’. 5. Beskickning vid Bergers putsmaskin.
50
Programenligt skulle hall nr 20 även upptaga
gjute-rimaskiner, dock voro endast ett fåtal sådana
utställda, förutom några enklare formmaskiner en
sand-beredningsmaskin av H e r r i n g, i vilken sanden som
i en centrifugalpump slungas ut mot det omgivande
höljet och därifrån in i en sandbehållare.
Ytterst intressant var emellertid den avBerger&
C o utställda och i drift demonstrerade putsmaskinen
för rensning av gjutgods med hjälp av stålsand, dock
utan tryckluft. Maskinen är byggd efter en
amerikansk förebild, den s. k. Wheelabrator. Maskinens
arbetssätt framgår av fig. 4 och 5. I maskinens inre
befinner sig ett brett, av U-balk-liknande plattor
sammansatt transportband, vars övre del är styrd i er.
halvcirkelformig bana, så att den bildar en halvrund
öppen behållare, i vilken gjutgodset vältras och rullas
såsom i en skurtrumma. Samtidigt utsättes godset
för en intensiv besprutning med stålsand, som av ett
snabbt roterande hjul med hög fart uppifrån slungas
mot godset. Beskickning av maskinen sker bekvämt
med hjälp av en hisskorg, som i sin styrning föres
fram mot maskinen och vändes upp och ned, så att
dess innehåll glider ut och ned i maskinen. Därpå
fäller man ned luckorna, så att transportören är
lufttätt avstängd från det yttre, och sätter i gång
maskinen. Efter några minuter stannas maskinen,
luckorna öppnas, transportören startas i motsatt riktning
och vräker ut godset i lådor, som äro uppställda
framför maskinen. Godset rensas minst lika effektivt som
medelst sandbläster, men betydligt mera ekonomiskt,
då man icke behöver använda dyrbar tryckluft.
I nästa nummer av Mekanik kommer att inflyta ett
kort meddelande angående utställningen av
förbränningsmotorer på Mässan.
LITTERATUR
Insänd litteratur.
Schubert, Albin, Blechbearbeitungs-Technik.
Werk-stoffe, Arbeitsverfahren, Hilfsmaschinen,
Werk-zeuge und Einrichtungen. 6:te uppl. 176 sid. med
193 fig. Leipzig, Max Jänecke, 1937. Pris M. 4: 35.
Eck, Bruno, Ventilatoren. Entwurf und Betrieb der
Schleuder- und Schraubengebläse. 19 7 sid. med 192
fig. Berlin, Julius Springer, 1937. Pris häft. M.12:—,
Nuber, Friedrich, Wärmetechnische Berechnung der
Feuerungs- und Dampkessel-Anlagen. 7: de uppl.
155 sid. med 20 fig. München, R. Oldenbourg,
1937. Pris M. 3: 80.
Hunn i c8, G., Statik fester Körper. Andra uppl. 119
sid. med 126 fig. Leipzig, Max Jänecke, 1937.
Pris häft. M. 2: 55.
Matthiessen, H. och Fuchslocher, E., Die Pumpen.
Fjärde uppl. 118 sid. med 202 fig. Berlin, Julius
Springer, 1938. Pris häft. M. 3: 90.
Debar, Rudolf, Einführung in die Leichtmetallkunde.
159 sid. med 61 fig. Leipzig, Max Jänecke, 1937.
Pris häft. M. 4: 80.
Schütz, Edwin, Die Emaillierung des Gusseisens.
Utgör häft. 23 av Die Betriebspraxis der Eisen-,
Stahl-und Metallgiesserei. 150 sid. med 31 fig. Halle,
Wilhelm Knapp, 1937. Pris häft. M. 6: 45.
Vogel, Otto, Handbuch der Metallbeizerel.
Nichteisen-metalle. 262 sid. med 164 fig. Berlin, Verlag
Chemie, 1938. Pris bund. M. 16: 50.
16 april 1938
