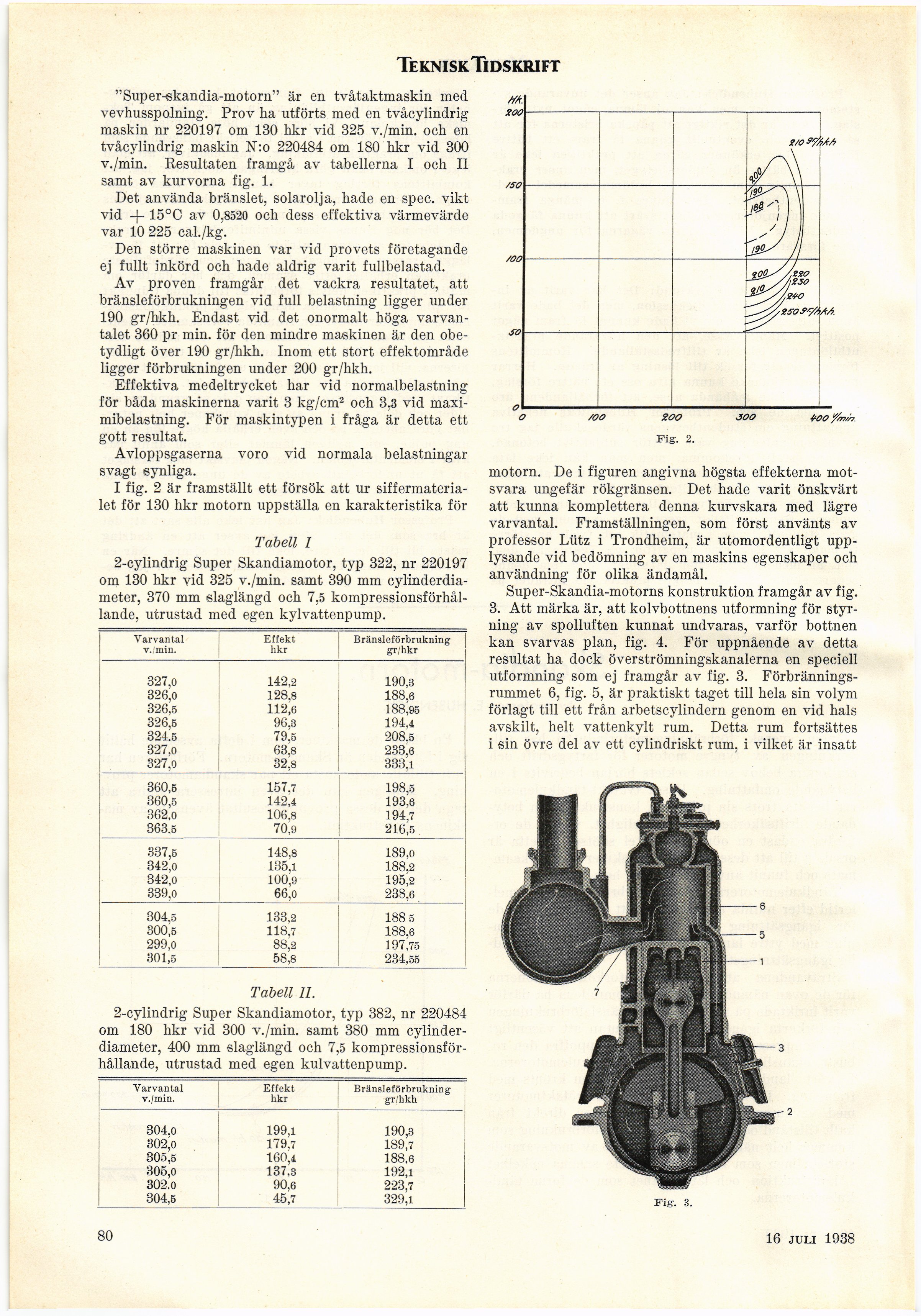

Teknisk Tidskrift
"Super-skandia-motorn" är en tvåtaktmaskin med
vevhusspolning. Prov ha utförts med en tvåcylindrig
maskin nr 220197 om 130 hkr vid 325 v./min. och en
tvåcylindrig maskin N:o 220484 om 180 hkr vid 300
v./min. Resultaten framgå av tabellerna I och II
samt av kurvorna fig. 1.
Det använda bränslet, solarolja, hade en spec. vikt
vid -f- 15°C av 0,8530 och dess effektiva värmevärde
var 10 225 cal./kg.
Den större maskinen var vid provets företagande
ej fullt inkörd och hade aldrig varit fullbelastad.
Av proven framgår det vackra resultatet, att
bränsleförbrukningen vid full belastning ligger under
190 gr/hkh. Endast vid det onormalt höga
varvantalet 360 pr min. för den mindre maskinen är den
obetydligt över 190 gr/hkh. Inom ett stort effektområde
ligger förbrukningen under 200 gr/hkh.
Effektiva medeltrycket har vid normalbelastning
för båda maskinerna varit 3 kg/cm2 och 3,3 vid
maximibelastning. För maskintypen i fråga är detta ett
gott resultat.
Avloppsgaserna voro vid normala belastningar
svagt synliga.
I fig. 2 är framställt ett försök att ur
siffermaterialet för 130 hkr motorn uppställa en karakteristika för
Tabell 1
2-cylindrig Super Skandiamotor, typ 322, nr 220197
om 130 hkr vid 325 v./min. samt 390 mm
cylinderdiameter, 370 mm slaglängd och 7,5
kompressionsförhållande, utrustad med egen kylvattenpump.
//A.
200
Varvantal Effekt Bränsleförbrukning
v./min. hkr gr /hkr
327,0 142,2 190,3
326,0 128,8 188,6
326,5 112,6 188,95
326,5 96,3 194,4
324.5 79,5 208.5
327,0 63,8 233,6
327,0 32,8 333,1
360,5 157,7 198,5
360,5 142,4 193,6
362,0 106.8 194,7
363.5 7o;g 216,5
337,5 148,8 189,0
342,0 135,1 188,2
342,0 100,9 195,2
339,0 66,0 238,6
304,5 133,2 188 5
300,5 118,7 188,6
299,0 88,2 197,75
301,5 58,8 234,55
Tabell II.
2-cylindrig Super Skandiamotor, typ 382, nr 220484
om 180 hkr vid 300 v./min. samt 380 mm
cylinderdiameter, 400 mm slaglängd och 7,5
kompressionsförhållande, utrustad med egen kulvattenpump.
Varvantal Effekt Bränsleförbrukning
v./min. hkr gr/hkh
304,0 199,1 190,3
302,0 179,7 189,7
305,5 160,4 188,6
305,0 137.3 192,1
302.0 90,6 223,7
304,5 45,7 329,1
O /OO 200 JOO i>00 fin/h.
Fig. 2.
motorn. De i figuren angivna högsta effekterna
motsvara ungefär rökgränsen. Det hade varit önskvärt
att kunna komplettera denna kurvskara med lägre
varvantal. Framställningen, som först använts av
professor Liitz i Trondheim, är utomordentligt
upplysande vid bedömning av en maskins egenskaper och
användning för olika ändamål.
Super-Skandia-motorns konstruktion framgår av fig.
3. Att märka är, att kolvbottnens utformning för
styrning av spolluften kunnat undvaras, varför bottnen
kan svarvas plan, fig. 4. För uppnående av detta
resultat ha dock överströmningskanalerna en speciell
utformning som ej framgår av fig. 3.
Förbränningsrummet 6, fig. 5, är praktiskt taget till hela sin volym
förlagt till ett från arbetscylindern genom en vid hals
avskilt, helt vattenkylt rum. Detta rum fortsättes
i sin övre del av ett cylindriskt rum, i vilket är insatt
Fig. 3.
80
18 juni 1938
