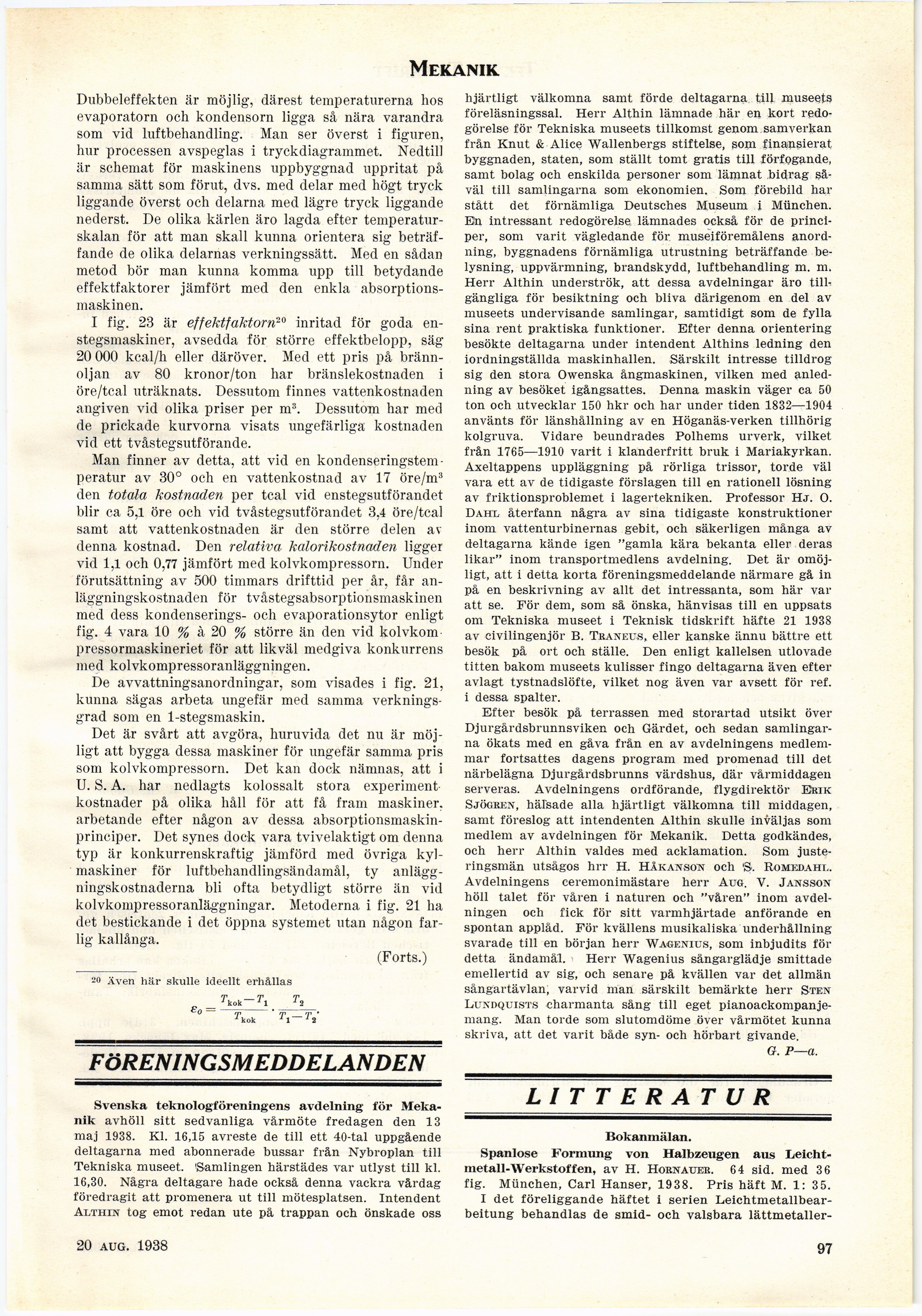

Mekanik
Dubbeleffekten är möjlig, därest temperaturerna hos
evaporatorn och kondensorn ligga så nära varandra
som vid luftbehandling. Man ser överst i figuren,
hur processen avspeglas i tryckdiagrammet. Nedtill
är schemat för maskinens uppbyggnad uppritat på
samma sätt som förut, dvs. med delar med högt tryck
liggande överst och delarna med lägre tryck liggande
nederst. De olika kärlen äro lagda efter
temperaturskalan för att man skall kunna orientera sig
beträffande de olika delarnas verkningssätt. Med en sådan
metod bör man kunna komma upp till betydande
effektfaktorer jämfört med den enkla
absorptions-inaskinen.
I fig. 23 är effektfaktorn20 inritad för goda
en-stegsmaskiner, avsedda för större effektbelopp, säg
20 000 kcal/h eller däröver. Med ett pris på
bränn-oljan av 80 kronor/ton har bränslekostnaden i
öre/tcal uträknats. Dessutom finnes vattenkostnaden
angiven vid olika priser per m3. Dessutom har med
de prickade kurvorna visats ungefärliga kostnaden
vid ett tvåstegsutförande.
Man finner av detta, att vid en
kondenseringstemperatur av 30° och en vattenkostnad av 17 öre/m3
den totala kostnaden per tcal vid enstegsutförandet
blir ca 5,1 öre och vid tvåstegsutförandet 3,4 öre/tcal
samt att vattenkostnaden är den större delen av
denna kostnad. Den relativa kalorikostnaden ligger
vid 1,1 och 0,77 jämfört med kolvkompressorn. Under
förutsättning av 500 timmars drifttid per år, får
anläggningskostnaden för tvåstegsabsorptionsmaskinen
med dess kondenserings- och evaporationsytor enligt
fig. 4 vara 10 % à 20 % större än den vid
kolvkom-pressormaskineriet för att likväl medgiva konkurrens
med kolvkompressoranläggningen.
De avvattningsanordningar, som visades i fig. 21,
kunna sägas arbeta ungefär med samma
verkningsgrad som en 1-stegsmaskin.
Det är svårt att avgöra, huruvida det nu är
möjligt att bygga dessa maskiner för ungefär samma pris
som kolvkompressorn. Det kan doc.k nämnas, att i
U. S. A. har nedlagts kolossalt stora
experiment-kostnader på olika håll för att få fram maskiner,
arbetande efter någon av dessa
absorptionsmaskin-principer. Det synes dock vara tvivelaktigt om denna
typ är konkurrenskraftig jämförd med övriga
kylmaskiner för luftbehandlingsändamål, ty
anläggningskostnaderna bli ofta betydligt större än vid
kolvkompressoranläggningar. Metoderna i fig. 21 ha
det bestickande i det öppna systemet utan någon
farlig kallånga.
(Forts.)
20 Även här skulle Ideellt erhållas
FÖRENINGSMEDDELANDEN
Svenska teknologföreningens avdelning för
Mekanik avhöll sitt sedvanliga vårmöte fredagen den 13
maj 1938. Kl. 16,15 avreste de till ett 40-tal uppgående
deltagarna med abonnerade bussar frän Nybroplan till
Tekniska museet. Samlingen härstädes var utlyst till kl.
16,30. Några deltagare hade också denna vackra vårdag
föredragit att promenera ut till mötesplatsen. Intendent
Althin tog emot redan ute på trappan och önskade oss
hjärtligt välkomna samt förde deltagarna till museets
föreläsningssal. Herr Althin lämnade här en kort
redogörelse för Tekniska museets tillkomst genom samverkan
från Knut & Alice Wallenbergs stiftelse, som finansierat
byggnaden, staten, som ställt tomt gratis till förfogande,
samt bolag och enskilda personer som lämnat bidrag
såväl till samlingarna som ekonomien. Som förebild har
stått det förnämliga Deutsches Museum i München.
En intressant redogörelse lämnades också för de
principer, som varit vägledande för museiföremålens
anordning, byggnadens förnämliga utrustning beträffande
belysning, uppvärmning, brandskydd, luftbehandling m. m.
Herr Althin underströk, att dessa avdelningar äro till-!
gängliga för besiktning och bliva därigenom en del av
museets undervisande samlingar, samtidigt som de fylla
sina rent praktiska funktioner. Efter denna orientering
besökte deltagarna under intendent Althins ledning den
iordningställda maskinhallen. Särskilt intresse tilldrog
sig den stora Owenska ångmaskinen, vilken med
anledning av besöket igångsattes. Denna maskin väger ca 50
ton och utvecklar 150 hkr och har under tiden 1832—1904
använts för länshållning av en Höganäs-verken tillhörig
kolgruva. Vidare beundrades Polhems urverk, vilket
från 1765—1910 varit i klanderfritt bruk i Mariakyrkan.
Axeltappens uppläggning på rörliga trissor, torde väl
vara ett av de tidigaste förslagen till en rationell lösning
av friktionsproblemet i lagertekniken. Professor Hj. O.
Dahl återfann några av sina tidigaste konstruktioner
inom vattenturbinernas gebit, och säkerligen många av
deltagarna kände igen "gamla kära bekanta eller deras
likar" inom transportmedlens avdelning. Det är
omöjligt, att i detta korta föreningsmeddelande närmare gå in
på en beskrivning av allt det intressanta, som här var
att se. För dem, som så önska, hänvisas till en uppsats
om Tekniska museet i Teknisk tidskrift häfte 21 1938
av civilingenjör B. Traneus, eller kanske ännu bättre ett
besök på ort och ställe. Den enligt kallelsen utlovade
titten bakom museets kulisser fingo deltagarna även efter
avlagt tystnadslöfte, vilket nog även var avsett för ref.
i dessa spalter.
Efter besök på terrassen med storartad utsikt över
Djurgårdsbrunnsviken och Gärdet, och sedan
samlingarna ökats med en gåva från en av avdelningens
medlemmar fortsattes dagens program med promenad till det
närbelägna Djurgårdsbrunns värdshus, där vårmiddagen
serveras. Avdelningens ordförande, flygdirektör Erik
Sjögren, hälsade alla hjärtligt välkomna till middagen,
samt föreslog att intendenten Althin skulle inväljas som
medlem av avdelningen för Mekanik. Detta godkändes,
och herr Althin valdes med acklamation. Som
justeringsmän utsågos hrr H. Håkanson och ’S. Romedahl.
Avdelningens ceremonimästare herr Aug. V. Jansson
höll talet för våren i naturen och "våren" inom
avdelningen och fick för sitt varmhjärtade anförande en
spontan applåd. För kvällens musikaliska underhållning
svarade till en början herr Wagenius, som inbjudits för
detta ändamål. Herr Wagenius sångarglädje smittade
emellertid av sig, och senare på kvällen var det allmän
sångärtävlan, varvid man särskilt bemärkte herr Sten
Landquists charmanta sång till eget
pianoackompanjemang. Man torde som slutomdöme över vårmötet kunna
skriva, att det varit både syn- och hörbart givande.
G. P—a.
LITTERATUR
Bokanmälan.
Spanlose Formung von Halbzeugen ans
Leicht-metall-Werkstoffen, av H. Hornaueb. 64 sid. med 36
fig. München, Carl Hanser, 1938. Pris häft M. 1: 35.
I det föreliggande häftet i serien
Leichtmetallbear-beitung behandlas de smid- och valsbara lättmetaller-
20 aug. 1938
97
