TekniskTidskrift
O 1 2 3 dm.
i...........i_i

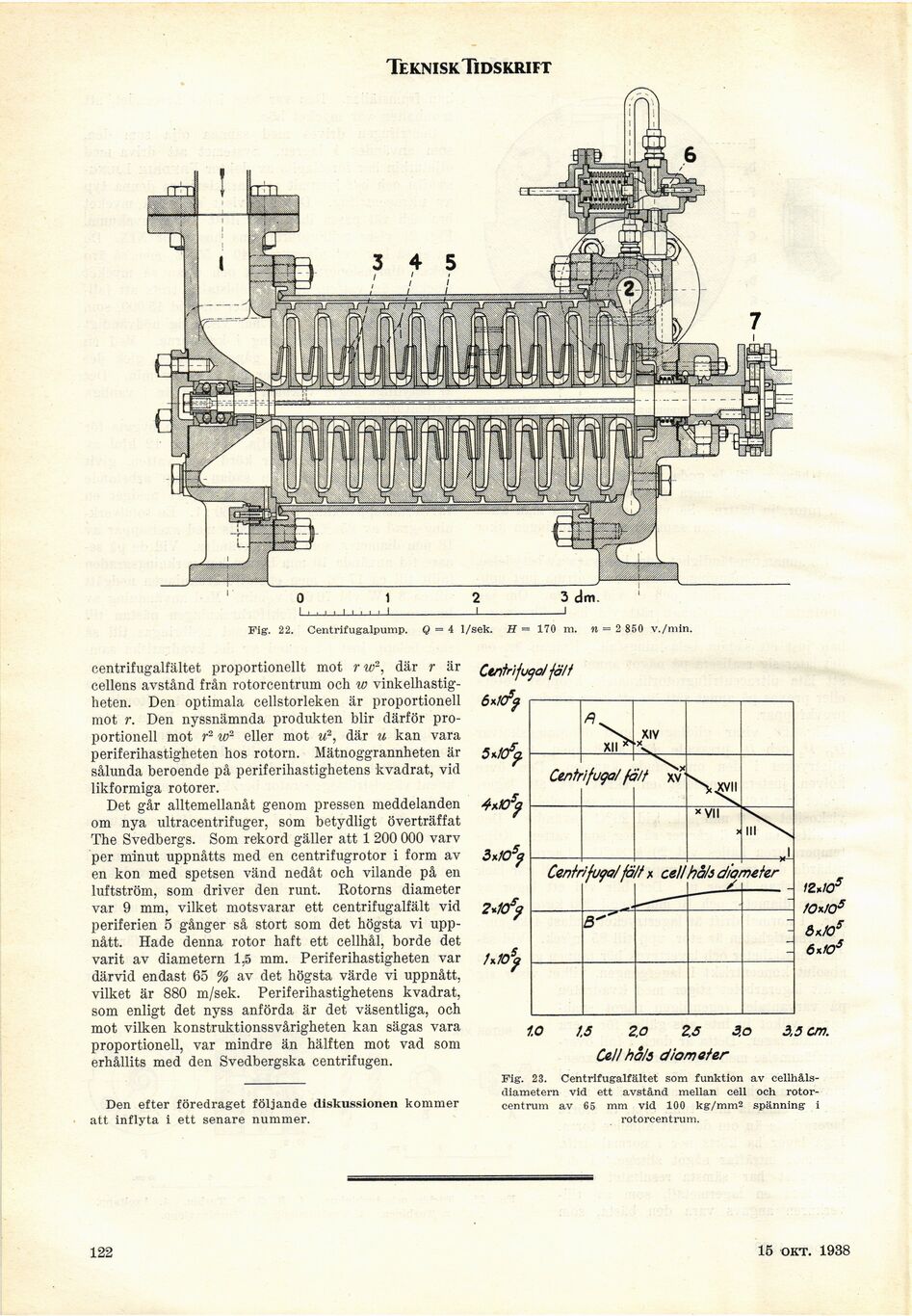

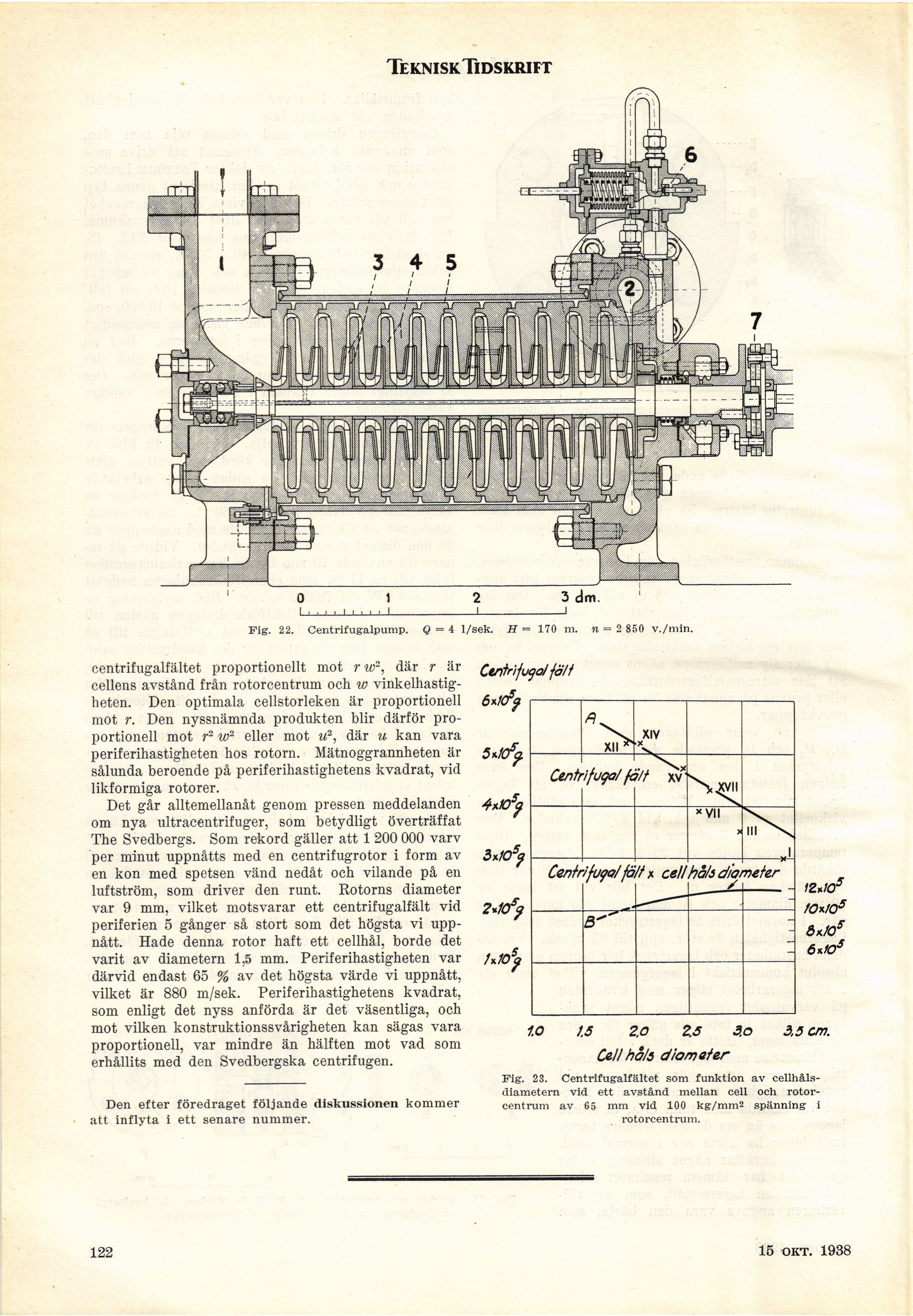

Fig. 22. Centrifugalpump. Q = 4 1/sek. H = 170 m. n = 2 850 v./min.
centrifugalfältet proportionellt mot rw2, där r är
cellens avstånd från rotorcentrum och w
vinkelhastigheten. Den optimala cellstorleken är proportionell
mot r. Den nyssnämnda produkten blir därför
proportionell mot r2 w2 eller mot u2, där u kan vara
periferihastigheten hos rotorn. Mätnoggrannheten är
sålunda beroende på periferihastighetens kvadrat, vid
likformiga rotorer.
Det går alltemellanåt genom pressen meddelanden
om nya ultracentrifuger, som betydligt överträffat
The Svedbergs. Som rekord gäller att 1 200 000 varv
per minut uppnåtts med en centrifugrotor i form av
en kon med spetsen vänd nedåt och vilande på en
luftström, som driver den runt. Rotorns diameter
var 9 mm, vilket motsvarar ett centrifugalfält vid
periferien 5 gånger så stort som det högsta vi
uppnått. Hade denna rotor haft ett cellhål, borde det
varit av diametern 1.5 mm. Periferihastigheten var
därvid endast 65 % av det högsta värde vi uppnått,
vilket är 880 m/sek. Periferihastighetens kvadrat,
som enligt det nyss anförda är det väsentliga, och
mot vilken konstruktionssvårigheten kan sägas vara
proportionell, var mindre än hälften mot vad som
erhållits med den Svedbergska centrifugen.
Ctfiirijuyolfälf
6*K?f
Den efter föredraget följande diskussionen kommer
att inflyta i ett senare nummer.
1.0 1.5 2.0 2.5 3.o 3.5 cm.
Cell håls diomafer
Fig. 23. Centrifugalfältet som funktion av
cellhåls-diametern vid ett avstånd mellan cell och
rotorcentrum av 65 mm vid 100 kg/mm2 spänning i
rotorcentrum.
122
15 okt. 1938
