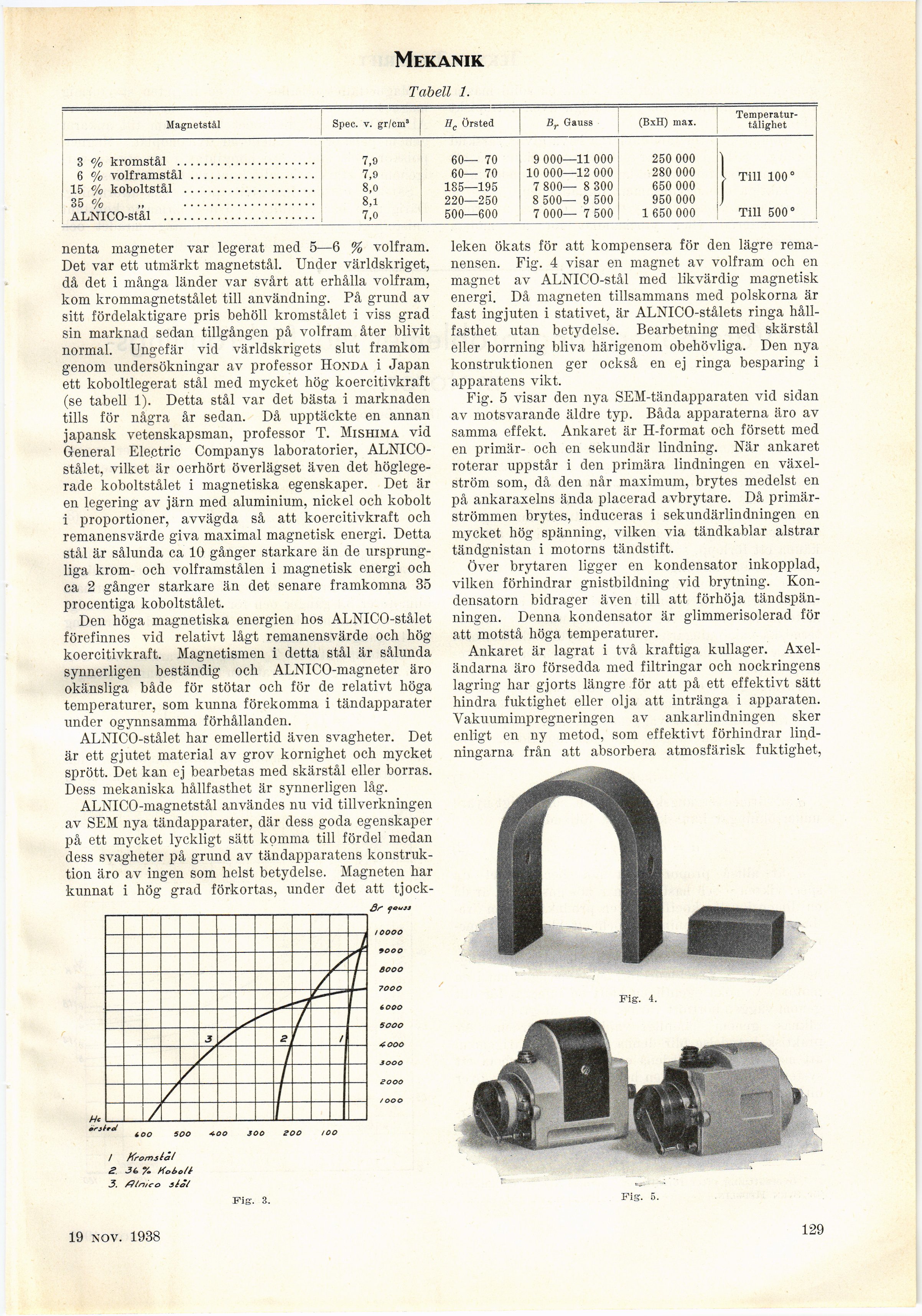

Mekanik
Tabell 1.
Magnetstål Spec. v. gr/cm3 Hc Örsted Br Gauss (BxH) max. [-Temperaturtålighet-] {+Temperatur- tålighet+}
3 % kromstål ..........................................7,9 60— 70 9 000—11 000 250 000 )
6 % volframstål ......................................7,9 60— 70 10 000—12 000 280 000 { Tm 10no
15 % koboltstål ........................................8,0 185—195 7 800— 8 300 650 000 |
35 % „ ........................................8,1 220—250 8 500— 9 500 950 000 j
ALNICO-stål ..............................................7,0 500—600 7 000— 7 500 1 650 000 Till 500°
nenta magneter var legerat med 5—6 % volfram.
Det var ett utmärkt magnetstål. Under världskriget,
då det i många länder var svårt att erhålla volfram,
kom krommagnetstålet till användning. På grund av
sitt fördelaktigare pris behöll kromstålet i viss grad
sin marknad sedan tillgången på volfram åter blivit
normal. Ungefär vid världskrigets slut framkom
genom undersökningar av professor Honda i Japan
ett koboltlegerat stål med mycket hög koercitivkraft
(se tabell 1). Detta stål var det bästa i marknaden
tills för några år sedan. Då upptäckte en annan
japansk vetenskapsman, professor T. Mishima vid
General Electric Companys laboratorier,
ALNICO-stålet, vilket är oerhört överlägset även det
höglegerade koboltstålet i magnetiska egenskaper. Det är
en legering av järn med aluminium, nickel och kobolt
i proportioner, avvägda så att koercitivkraft och
remanensvärde giva maximal magnetisk energi. Detta
stål är sålunda ca 10 gånger starkare än de
ursprungliga krom- och volframstålen i magnetisk energi och
ca 2 gånger starkare än det senare framkomna 35
procentiga koboltstålet.
Den höga magnetiska energien hos ALNICO-stålet
förefinnes vid relativt lågt remanensvärde och hög
koercitivkraft. Magnetismen i detta stål är sålunda
synnerligen beständig och ALNICO-magneter äro
okänsliga både för stötar och för de relativt höga
temperaturer, som kunna förekomma i tändapparater
under ogynnsamma förhållanden.
ALNICO-stålet har emellertid även svagheter. Det
är ett gjutet material av grov kornighet och mycket
sprött. Det kan ej bearbetas med skärstål eller borras.
Dess mekaniska hållfasthet är synnerligen låg.
ALNICO-magnetstål användes nu vid tillverkningen
av SEM nya tändapparater, där dess goda egenskaper
på ett mycket lyckligt sätt komma till fördel medan
dess svagheter på grund av tändapparatens
konstruktion äro av ingen som helst betydelse. Magneten har
kunnat i hög grad förkortas, under det att tjock-
<jGuj3
Fig. 5.
/ O OOO
9000
8000
7000
6 OOO
5000
4 OOO
JOOO
eooo
/OOO
/ Kroms ta!
2 Jé % Hat ott
3. Ætnico siat
Fig. 3.
19 nov. 1938
leken ökats för att kompensera för den lägre
remanensen. Fig. 4 visar en magnet av volfram och en
magnet av ALNICO-stål med likvärdig magnetisk
energi. Då magneten tillsammans med polskorna är
fast ingjuten i stativet, är ALNICO-stålets ringa
hållfasthet utan betydelse. Bearbetning med skärstål
eller borrning bliva härigenom obehövliga. Den nya
konstruktionen ger också en ej ringa besparing i
apparatens vikt.
Fig. 5 visar den nya SEM-tändapparaten vid sidan
av motsvarande äldre typ. Båda apparaterna äro av
samma effekt. Ankaret är H-format och försett med
en primär- och en sekundär lindning. När ankaret
roterar uppstår i den primära lindningen en
växelström som, då den når maximum, brytes medelst en
på ankaraxelns ända placerad avbrytare. Då
primärströmmen brytes, induceras i sekundärlindningen en
mycket hög spänning, vilken via tändkablar alstrar
tändgnistan i motorns tändstift.
Över brytaren ligger en kondensator inkopplad,
vilken förhindrar gnistbildning vid brytning.
Kondensatorn bidrager även till att förhöja
tändspän-ningen. Denna kondensator är glimmerisolerad för
att motstå höga temperaturer.
Ankaret är lagrat i två kraftiga kullager.
Axeländarna äro försedda med filtringar och nockringens
lagring har gjorts längre för att på ett effektivt sätt
hindra fuktighet eller olja att intränga i apparaten.
Vakuumimpregneringen av ankarlindningen sker
enligt en ny metod, som effektivt förhindrar
lindningarna från att absorbera atmosfärisk fuktighet,
Fig. 4.
