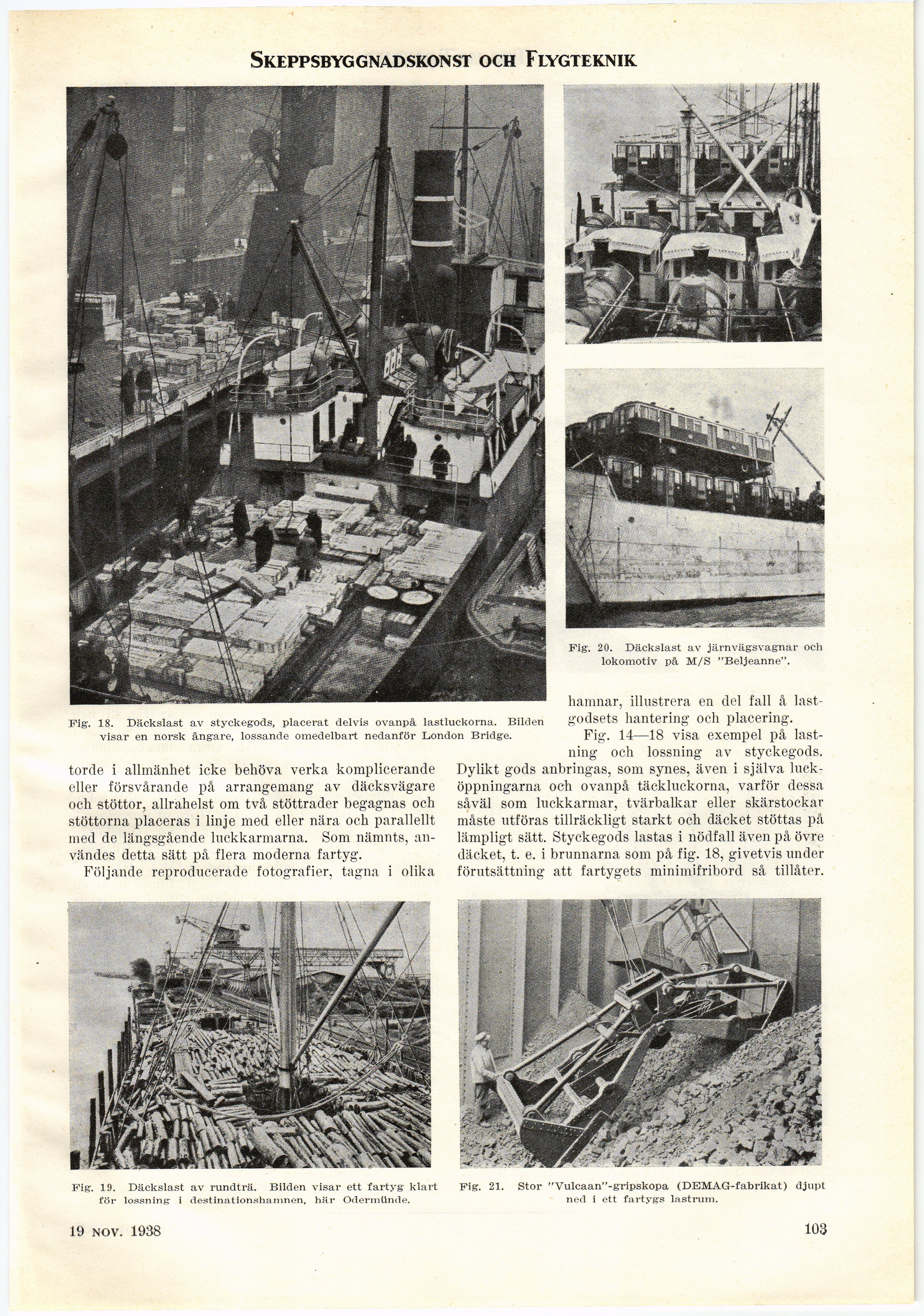

Skeppsbyggnadskonst och Flygteknik
Fig. 18. Däckslast av styckegods, placerat delvis ovanpå lastluckorna. Bilden
visar en norsk ångare, lossande omedelbart nedanför London Bridge.
torde i allmänhet icke behöva verka komplicerande
eller försvårande på arrangemang av däcksvägare
och stöttor, allrahelst om två stöttrader begagnas och
stöttorna placeras i linje med eller nära och parallellt
med de längsgående luckkarmarna. Som nämnts,
användes detta sätt på flera moderna fartyg.
Följande reproducerade fotografier, tagna i olika
hamnar, illustrera en del fall å
lastgodsets hantering och placering.
Fig. 14—18 visa exempel på
lastning och lossning av styckegods.
Dylikt gods anbringas, som synes, även i själva
lucköppningarna och ovanpå täckluckorna, varför dessa
såväl som luckkarmar, tvärbalkar eller skärstockar
måste utföras tillräckligt starkt och däcket stöttas på
lämpligt sätt. Styckegods lastas i nödfall även på övre
däcket, t. e. i brunnarna som på fig. 18, givetvis under
förutsättning att fartygets minimifribord så tillåter.
Fig. 20. Däckslast av järnvägsvagnar och
lokomotiv på M/S "Beljeanne".
Fig. 19. Däckslast av rundträ. Bilden visar ett fartyg klart
för lossning- i destination-shaninen, här Odermünde.
Fig. 21. Stor "Vulcaan"-gripskopa (DEMAG-fabrikat) djupt
ned i ett fartyg-s lastrum.
17 dec. 1938
103
