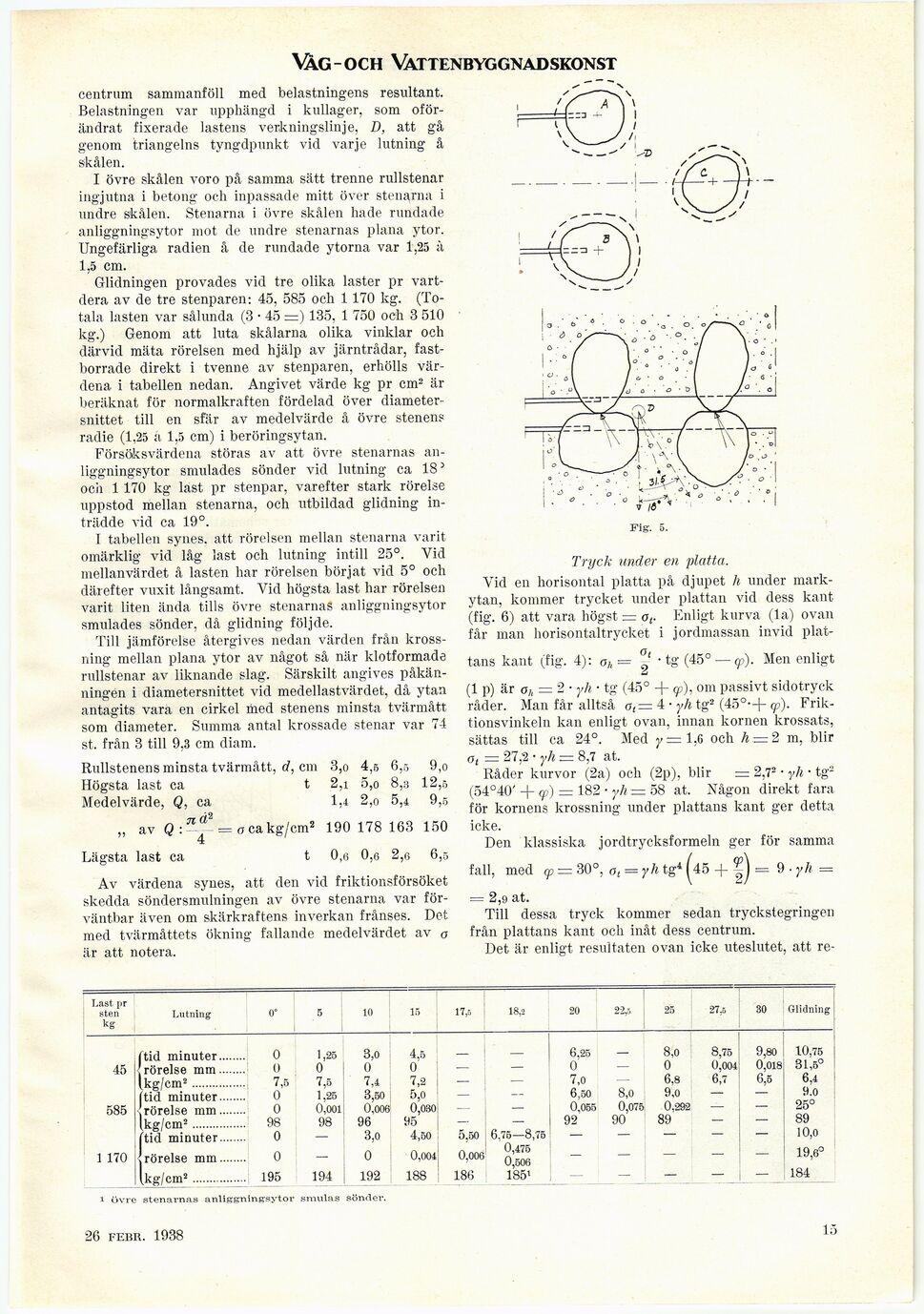

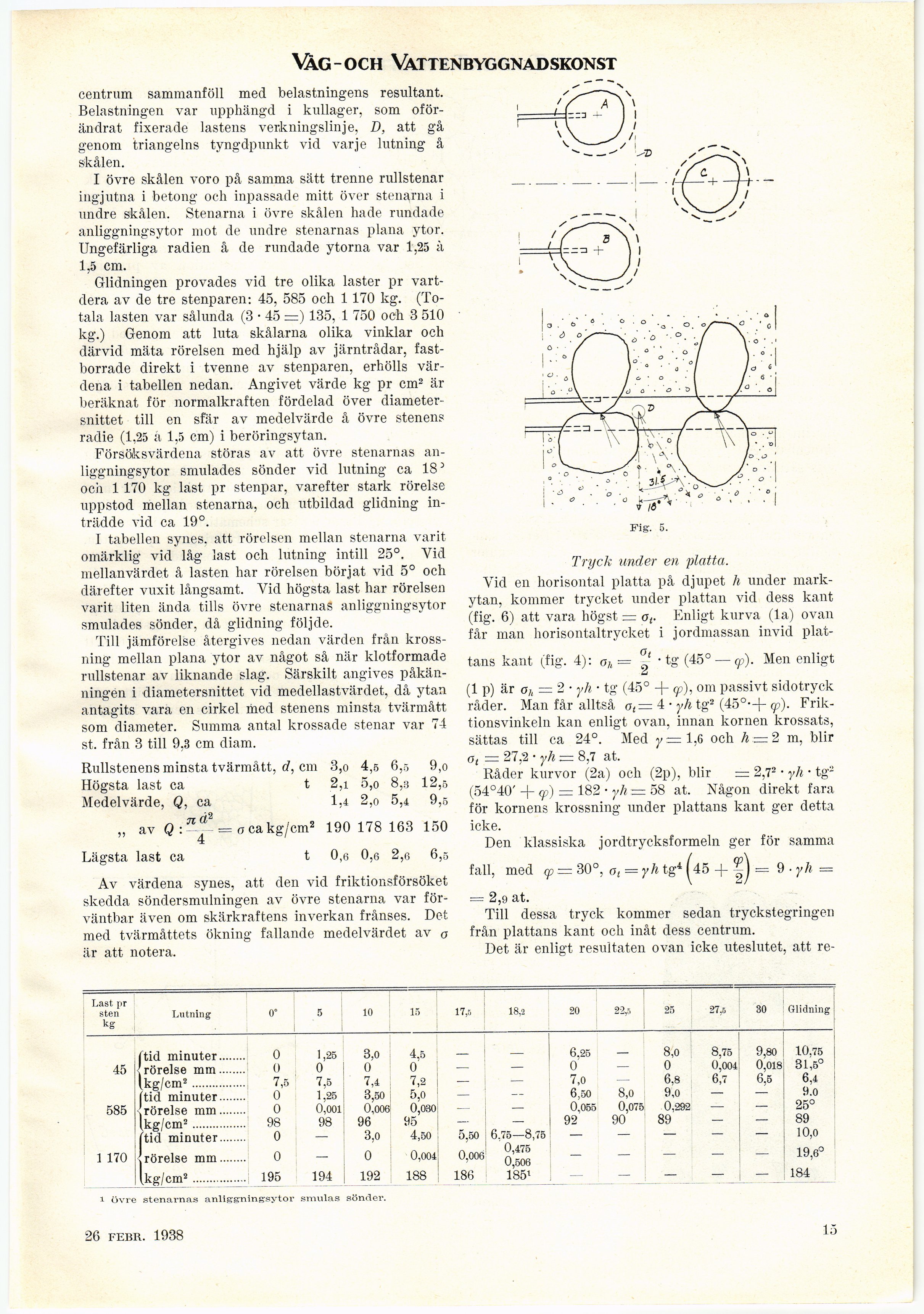

väg-och vkttenbyggnadskonst

centrum sammanföll med belastningens resultant.

Belastningen var upphängd i kullager, som
oförändrat fixerade lastens verkningslinje, D, att gå
genom triangelns tyngdpunkt vid varje lutning å
skålen.

I övre skålen voro på samma sätt trenne rullstenar
ingjutna i betong och inpassade mitt över stenarna i
undre skålen. Stenarna i övre skålen hade rundade
anliggningsytor mot de undre stenarnas plana ytor.
Ungefärliga radien å de rundade ytorna var 1,25 à
1,5 cm.

Glidningen provades vid tre olika laster pr
vartdera av de tre stenparen: 45, 585 och 1170 kg.
(Totala lasten var sålunda (3 • 45 r=) 135, 1 750 och 3 510
kg.) Genom att luta skålarna olika vinklar och
därvid mäta rörelsen med hjälp av järntrådar,
fastborrade direkt i tvenne av stenparen, erhölls
värdena i tabellen nedan. Angivet värde kg pr cm2 är
beräknat för normalkraften fördelad över
diametersnittet till en sfär av medelvärde å övre stenens
radie (1,25 å 1,5 cm) i beröringsytan.

Försöiksvärdena störas av att övre stenarnas
anliggningsytor smulades sönder vid lutning ca 183
och 1 170 kg last pr stenpar, varefter stark rörelse
uppstod mellan stenarna, och utbildad glidning
inträdde vid ca 19°.

I tabellen synes, att rörelsen mellan stenarna varit
omärklig vid låg last och lutning intill 25°. Vid
mellanvärdet å lasten har rörelsen börjat vid 5° och
därefter vuxit långsamt. Vid högsta last har rörelsen
varit liten ända tills övre stenarnas anliggningsytor
smulades sönder, då glidning följde.

Till jämförelse återgives nedan värden från
krossning mellan plana ytor av något så när klotformade
rullstenar av liknande slag. Särskilt angives
påkänningen i diametersnittet vid medellastvärdet, då ytan
antagits vara en cirkel med stenens minsta tvärmått
som diameter. Summa antal krossade stenar var 74
st. från 3 till 9,3 cm diam.

Rullstenens minsta tvärmått, d, cm 3,o 4,5 6,5 9,o
Högsta last ca t 2,i 5,o 8,3 12,5

Medelvärde, Q, ca 1,4 2,o 5,4 9,5

n n(t
av Q:-.

4

a cakg/cm2

Lägsta last ca

190 178 163 150

0,6 0,6 2,6 6,5

Av värdena synes, att den vid friktionsförsöket
skedda söndersmulningen av övre stenarna var
för-väntbar även om skärkraftens inverkan frånses. Det
med tvärmåttets ökning fallande medelvärdet av o
är att notera.

ü K–-o

7 is

Fig:. 5.

Tryck under en platta.

Vid en horisontal platta på djupet h under
markytan, kommer trycket under plattan vid dess kant
(fig. 6) att vara högst = at. Enligt kurva (la) ovan
får man horisontaltrycket i jordmassan invid
plattans kant (fig. 4): ah = • tg (45° — cp). Men enligt

(1 p) är ah = 2 • yh ■ tg (45° + cp), om passivt sidotryck
råder. Man får alltså o,= 4 • yh tg2 (45°-+ cp).
Friktionsvinkeln kan enligt ovan, innan kornen krossats,
sättas till ca 24°. Med y — 1,6 och h — 2 m, blir
ot = 27,2 • yh — 8,7 at.

Råder kurvor (2a) och (2p), blir = 2,72 • yh • tg2
(54°40’ + cp) = 182 • yh = 58 at. Någon direkt fara
för kornens krossning under plattans kant ger detta
icke.

Den klassiska jord trycksformeln ger för samma

fall

, med cp.= 30°, a, = yh tg4 ^45 + |j = 9 • yh =
= 2,9 at.

Till dessa tryck kommer sedan tryckstegringen
från plattans kant och inåt dess centrum.
Det är enligt resultaten ovan icke uteslutet, att re-

Last pr
sten
kg

Lutning

10

15

17,5

18,2

20

25

27.5

30 Glidning i

45

585

1 170

(tid minuter................0 1,25 3,o 4,5 — 1 — 6,25 — 8,0 8,75 9,80 10.75

rörelse mm................00 0 0 — — 0 — 0 0,004 0,018 31,5°

[kg/cm2 ................................7,5 7,5 7,4 7,2 — ! — 7,0 6,8 6,7 6,5 6,4

(tid minuter................0 1,25 3,50 5,0 — — 6,50 8,0 9,o — — 9.o

rörelse mm................0 0,ooi 0,ooe 0,030 - — 0,055 0,075 0,292 — — 25°

(kg/cm2 ................................98 98 96 95 - - 92 90 89 - — 89

ftid minuter................0 — 3,o 4,50 5,50,6,75—8,75 10,0

rörelse mm................0 - 0 0,004 0,006’ q’^ - — — — — 19,6°

(kg/cm2............195 194 192 188 186 i 1851 _ — — | — j 184

1 övre stenarnas anliggningsytor smulas sönder.
