TekniskTidskrift

Timoeraiur ’C. O. 5. /O. 15. 20.25 50. 75. 100. 125. /50. /7S

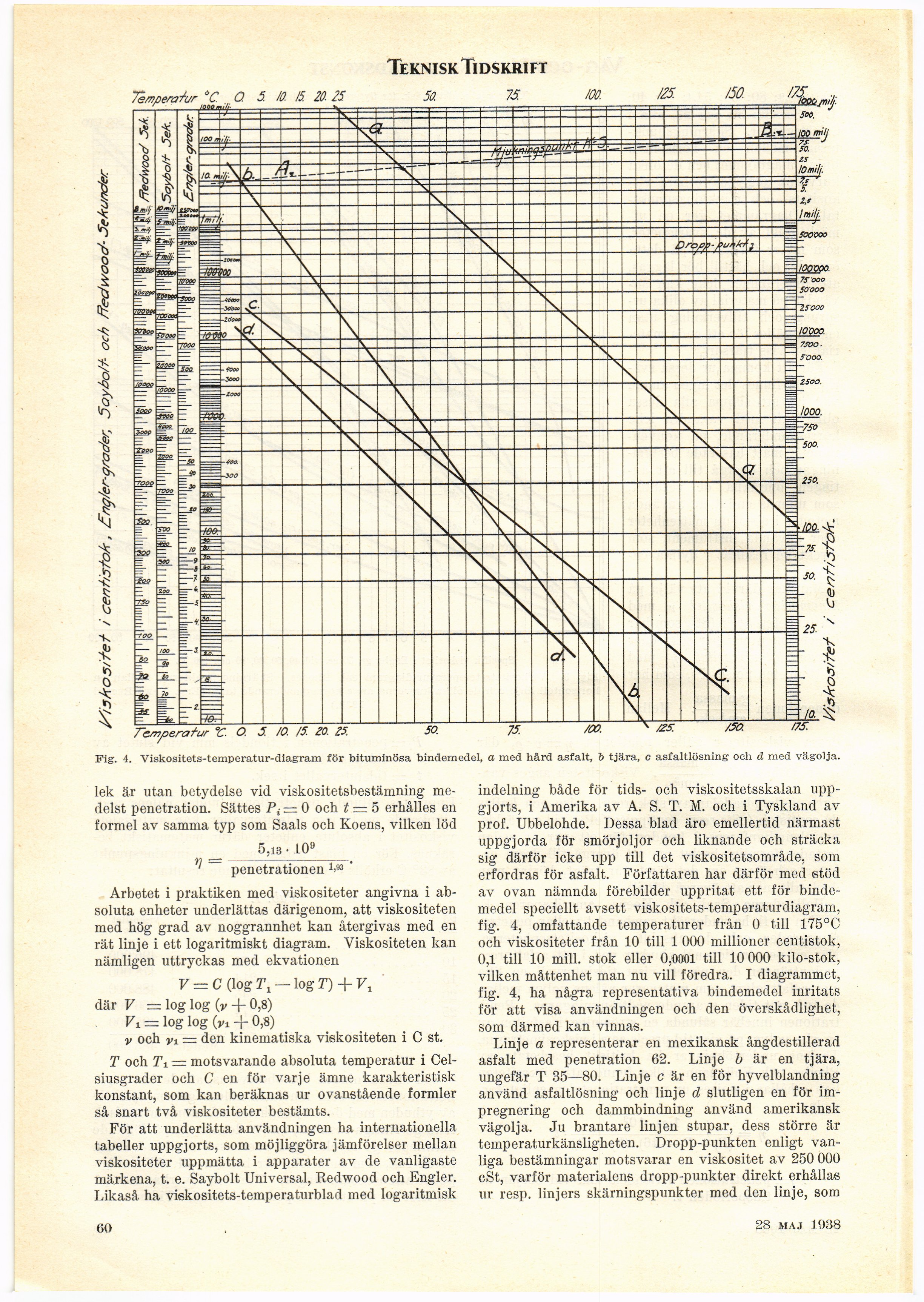

Fig. 4. Viskositets-temperatur-diagram för bituminösa bindemedel, a med hård asfalt, 6 tjära, c asfaltlösning och d med vägolja.

lek är utan betydelse vid viskositetsbestämning
medelst penetration. Sättes P{ — 0 och t — 5 erhålles en
formel av samma typ som Saals och Koens, vilken löd

5,13 • LO»

Yl = -.

’ penetrationen i-93

Arbetet i praktiken med viskositeter angivna i
absoluta enheter underlättas därigenom, att viskositeten
med hög grad av noggrannhet kan återgivas med en
rät linje i ett logaritmiskt diagram. Viskositeten kan
nämligen uttryckas med ekvationen

V = C (log T1 — log T) + V1
där V — log log (v + 0,8)
Fi = log log (in+ 0,8)

v och vi — den kinematiska viskositeten i C st.

T och Ti — motsvarande absoluta temperatur i
Cel-siusgrader och C en för varje ämne karakteristisk
konstant, som kan beräknas ur ovanstående formler
så snart två viskositeter bestämts.

För att underlätta användningen ha internationella
tabeller uppgjorts, som möjliggöra jämförelser mellan
viskositeter uppmätta i apparater av de vanligaste
märkena, t. e. Saybolt Universal, Redwood och Engler.
Likaså ha viskositets-temperaturblad med logaritmisk

indelning både för tids- och viskositetsskalan
uppgjorts, i Amerika av A. S. T. M. och i Tyskland av
prof. Ubbelohde. Dessa blad äro emellertid närmast
uppgjorda för smörjoljor och liknande och sträcka
sig därför icke upp till det viskositetsområde, som
erfordras för asfalt. Författaren har därför med stöd
av ovan nämnda förebilder uppritat ett för
bindemedel speciellt avsett viskositets-temperaturdiagram,
fig. 4, omfattande temperaturer från 0 till 1’75°C
och viskositeter från 10 till 1 000 millioner centistok,
0,1 till 10 mill. stok eller 0,0001 till 10 000 kilo-stok,
vilken måttenhet man nu vill föredra. I diagrammet,
fig. 4, ha några representativa bindemedel inritats
för att visa användningen och den överskådlighet,
som därmed kan vinnas.

Linje a representerar en mexikansk ångdestillerad
asfalt med penetration 62. Linje b är en tjära,
ungefär T 35—80. Linje c är en för hyvelblandning
använd asfaltlösning och linje d slutligen en för
impregnering och dammbindning använd amerikansk
vägolja. Ju brantare linjen stupar, dess större är
temperaturkänsligheten. Dropp-punkten enligt
vanliga bestämningar motsvarar en viskositet av 250 000
cSt, varför materialens dropp-punkter direkt erhållas
ur resp. linjers skärningspunkter med den linje, som

60

26 nov. 1938
