Väg-och Vattenbyggnadskonst

Datum
får

nedprrssning provning

7.KJS 21.136 5.7. X 16.3.36 77.3.36 IS.S.36 !7-!S.iJ3i 10.9.37

På berg

14.4.18

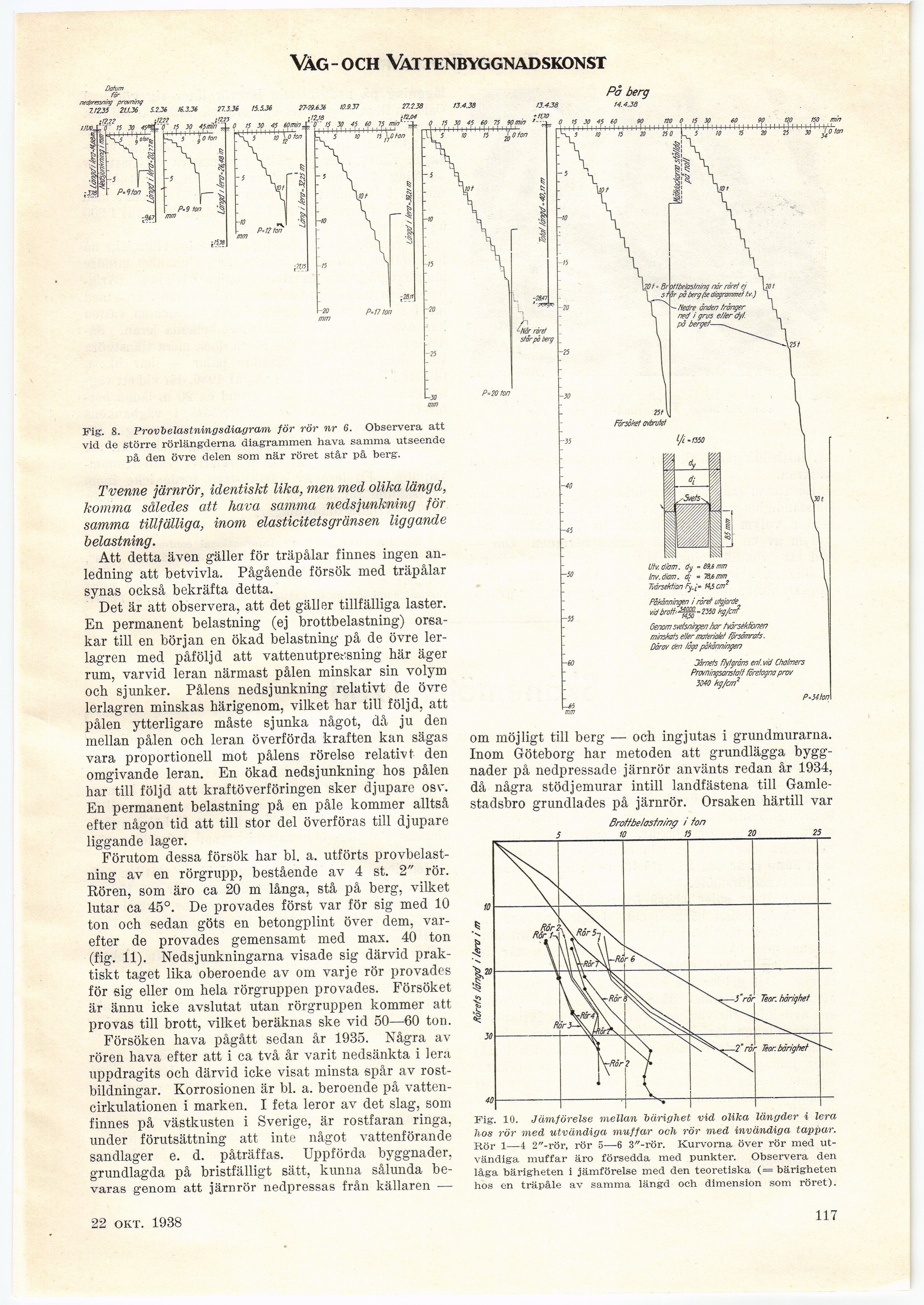

Fig. 8. Provbelastningsdiagram för rör nr 6. Observera att
vid de större rörlängderna diagrammen hava samma utseende
på den övre delen som när röret står på berg.

Tvenne järnrör, identiskt lika, men med olika längd,
komma således att hava samma nedsjunkning för
samma tillfälliga, inom elasticitetsgränsen liggande
belastning.

Att detta även gäller för träpålar finnes ingen
anledning att betvivla. Pågående försök med träpålar
synas också bekräfta detta.

Det är att observera, att det gäller tillfälliga laster.
En permanent belastning (ej brottbelastning)
orsakar till en början en ökad belastning på de övre
ler-lagren med påföljd att vattenutprefsning här äger
rum, varvid leran närmast pålen minskar sin volym
och sjunker. Pålens nedsjunkning relativt de övre
lerlagren minskas härigenom, vilket har till följd, att
pålen ytterligare måste sjunka något, då ju den
mellan pålen och leran överförda kraften kan sägas
vara proportionell mot pålens rörelse relativt den
omgivande leran. En ökad nedsjunkning hos pålen
har till följd att kraftöverföringen sker djupare osv.
En permanent belastning på en påle kommer alltså
efter någon tid att till stor del överföras till djupare
liggande lager.

Förutom dessa försök har bl. a. utförts
provbelastning av en rörgrupp, bestående av 4 st. 2" rör.
Rören, som äro ca 20 m långa, stå på berg, vilket
lutar ca 45°. De provades först var för sig med 10
ton och sedan göts en betongplint över dem,
varefter de provades gemensamt med max. 40 ton
(fig. 11). Nedsjunkningarna visade sig därvid
praktiskt taget lika oberoende av om varje rör provades
för sig eller om hela rörgruppen provades. Försöket
är ännu icke avslutat utan rörgruppen kommer att
provas till brott, vilket beräknas ske vid 50—60 ton.

Försöken hava pågått sedan år 1935. Några av
rören hava efter att i ca två år varit nedsänkta i lera
uppdragits och därvid icke visat minsta spår av
rostbildningar. Korrosionen är bl. a. beroende på
vattencirkulationen i marken. I feta leror av det slag, som
finnes på västkusten i Sverige, är rostfaran ringa,
under förutsättning att inte något vattenförande
sandlager e. d. påträffas. Uppförda byggnader,
grundlagda på bristfälligt sätt, kunna sålunda
bevaras genom att järnrör nedpressas från källaren —

vid broti’^-2350 ty/cn?

Genom sväsnirtgen hor tvörsektvnen
minskots eller OMteriolet fprsörnnj/s.
Dörov den togo påkänningen

hörnets f]ytgröns eni vid Chotmers
ywningsonstali ~
3040 kg/cm2

om möjligt till berg — och ingjutas i grundmurarna.
Inom Göteborg har metoden att grundlägga
byggnader på nedpressade järnrör använts redan år 1934,
då några stödjemurar intill landfästena till
Gamlestadsbro grundlades på järnrör. Orsaken härtill var

Brottbe/astnioff i ton

Fig. 10. Jämförelse mellan bärighet vid olika längder i lera
hos rör med utvändiga muffar och rör med invändiga tappar.
Rör 1—4 2"-rör, rör o—6 3"-rör. Kurvorna över rör med
utvändiga muffar äro försedda med punkter. Observera den
låga bärigheten i jämförelse med den teoretiska (= bärigheten
hos en träpåle av samma längd och dimension som röret).

22 okt. 1938

117
