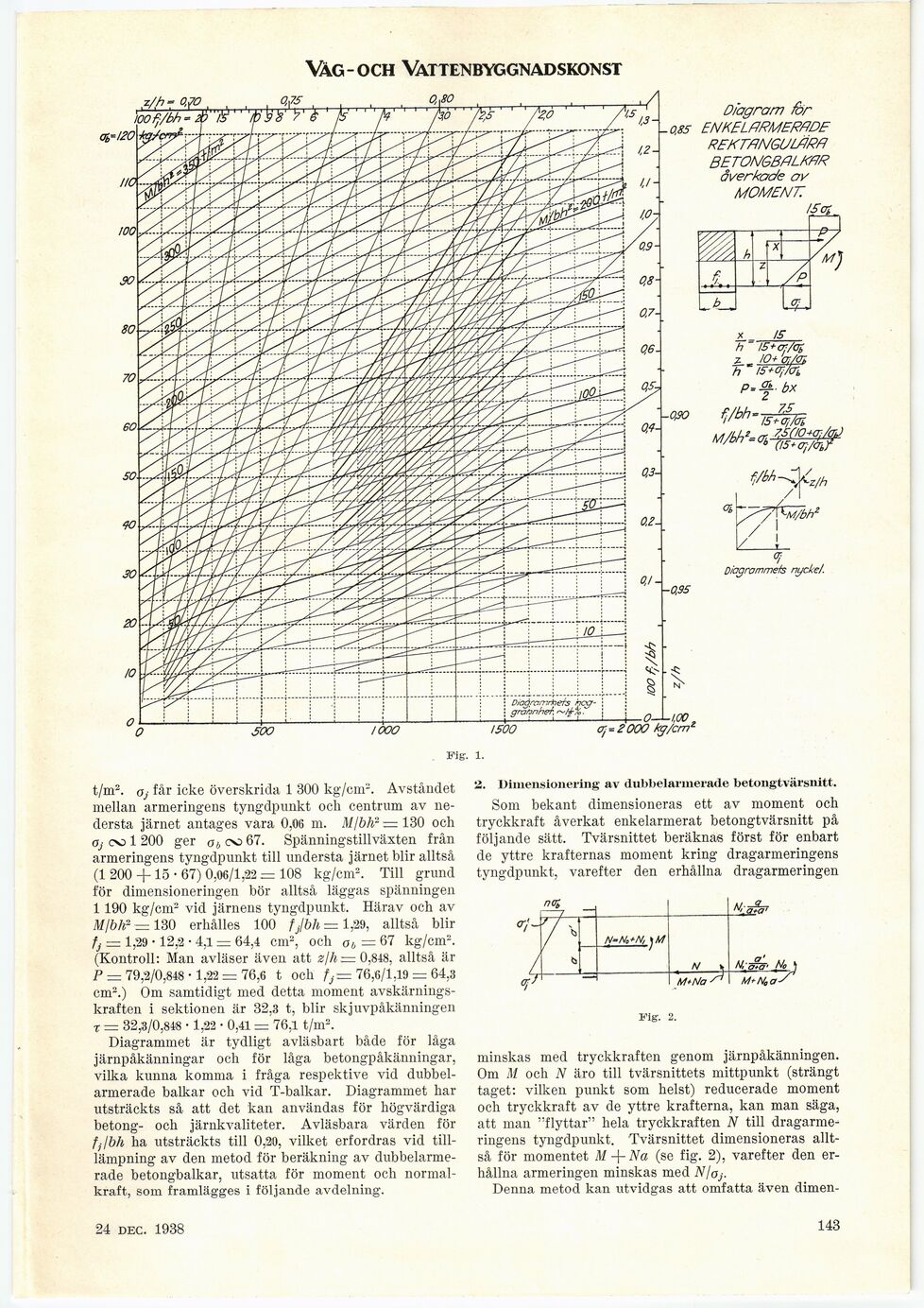

Vag-och Vat t en byggnadskonst

z/h- o,?Q

q.7s

0,80

Diagram fyr
-0,85 ENKELRRMERE/DE
REKTANGULÄRE!
BETONGßPLKRR
åverkac/e av

moment:

D \
ü P /
X /M)
X z /p


-qx>

-0,95

IV

500

iooo

x 15
h ’ l5+o</oi
x _ IQ+tyoi
h 15+àjM

bx



Diagrammets nyckel.

. -O-L/.OO,
oj=2000 kg/cm*

Fig. 1.

t/m2, oj får icke överskrida 1 300 kg/cm2. Avståndet
mellan armeringens tyngdpunkt ocli centrum av
nedersta järnet antages vara 0,06 m. M/bh? ~ 130 och
Oj co 1 200 ger o bco 67. Spänningstill växten från
armeringens tyngdpunkt till understa järnet blir alltså
(1 200 + 15 • 67) 0,06/1,22 = 108 kg/cm2. Till grund
för dimensioneringen bör alltså läggas spänningen
1190 kg/cm- vid järnens tyngdpunkt. Härav och av
Mlblf —130 erhålles 100 †Jbh = 1,29, alltså blir
fj = 1,29 • 12,2 • 4,1 = 64,4 cm2, och ob = 67 kg/cm2.
(Kontroll: Man avläser även att z/h— 0,848, alltså är
p = 79,2/0,848 • 1,22 = 76,6 t och fj= 76,6/1.19 = 64,3
cm2.) Om samtidigt med detta moment
avskärnings-kraften i sektionen är 32,3 t, blir skjuvpåkänningen
x = 32,3/0,848 • 1,22 • 0,41 =76,1 t/m2.

Diagrammet är tydligt avläsbart både för låga
järnpåkänningar och för låga betongpåkänningar,
vilka kunna komma i fråga respektive vid
dubbel-armerade balkar och vid T-balkar. Diagrammet har
utsträckts så att det kan användas för högvärdiga
betong- och järnkvaliteter. Avläsbara värden för
fjlbh ha utsträckts till 0,20, vilket erfordras vid
till-lämpning av den metod för beräkning av
dubbelarme-rade betongbalkar, utsatta för moment och
normalkraft, som framlägges i följande avdelning.

2. Dimensionering av dubbelarmerade betongtvärsnitt.

Som bekant dimensioneras ett av moment och
tryckkraft åverkat enkelarmerat betongtvärsnitt på
följande sätt. Tvärsnittet beräknas först för enbart
de yttre krafternas moment kring dragarmeringens
tyngdpunkt, varefter den erhållna dragarmeringen

n at

o?





M*Na



No



■no)

Fig. 2.

minskas med tryckkraften genom järnpåkänningen.
Om M och N äro till tvärsnittets mittpunkt (strängt
taget: vilken punkt som helst) reducerade moment
och tryckkraft av de yttre krafterna, kan man säga,
att man "flyttar" hela tryckkraften N till
draganne-ringens tyngdpunkt. Tvärsnittet dimensioneras
alltså för momentet M -f- Na (se fig. 2), varefter den
erhållna armeringen minskas med N/oj.

Denna metod kan utvidgas att omfatta även dimen-

24 sept. 1938

143
