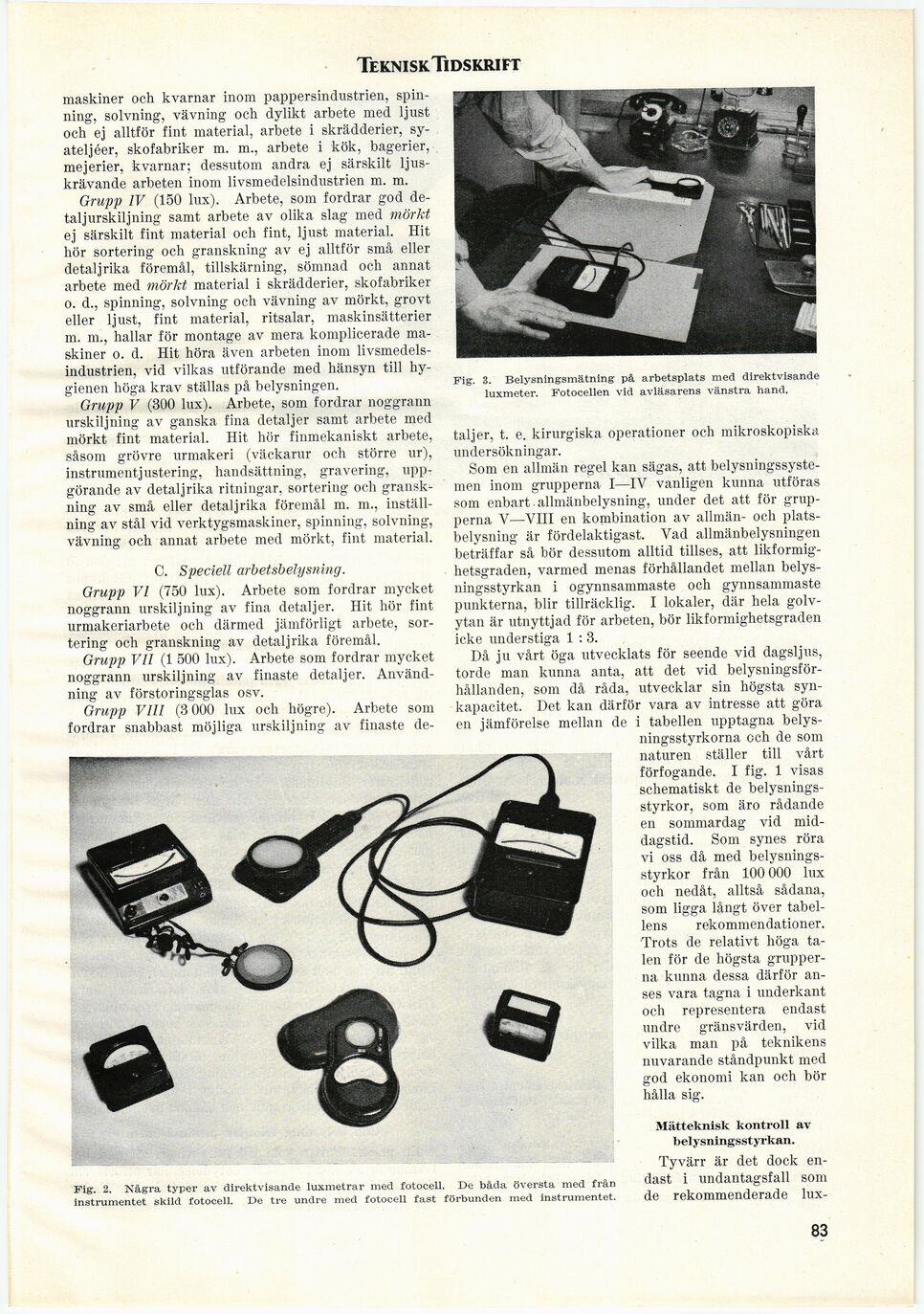

Teknisk Tidskrift
Fig. 2. Några typer av direktvisande luxmetrar med fotoeell. De båda översta med från
instrumentet skild fotocell. De tre undre med fotocell fast förbunden med instrumentet.
Mätteknisk kontroll av
belysningsstyrkan.
Tyvärr är det dock
endast i undantagsfall som
de rekommenderade lux-
maskiner och kvarnar inom pappersindustrien,
spinning, solvning, vävning och dylikt arbete med ljust
och ej alltför fint material, arbete i skrädderier,
sy-ateljéer, skofabriker m. m., arbete i kök, bagerier,
mejerier, kvarnar; dessutom andra ej särskilt
ljus-krävande arbeten inom livsmedelsindustrien m. m.
Grupp IV (150 lux). Arbete, som fordrar god
de-taljurskiljning samt arbete av olika slag med mörkt
ej särskilt fint material och fint, ljust material. Hit
hör sortering och granskning av ej alltför små eller
detaljrika föremål, tillskärning, sömnad och annat
arbete med mörkt material i skrädderier, skofabriker
o. d., spinning, solvning och vävning av mörkt, grovt
eller ljust, fint material, ritsalar, maskinsätterier
m. m., hallar för montage av mera komplicerade
maskiner o. d. Hit höra även arbeten inom
livsmedelsindustrien, vid vilkas utförande med hänsyn till
hygienen höga krav ställas på belysningen.
Grupp V (300 lux). Arbete, som fordrar noggrann
urskiljning av ganska fina detaljer samt arbete med
mörkt fint material. Hit hör finmekaniskt arbete,
såsom grövre urmakeri (väckarur och större ur),
instrument justering, handsättning, gravering,
uppgörande av detaljrika ritningar, sortering och
granskning av små eller detaljrika föremål m. m.,
inställning av stål vid verktygsmaskiner, spinning, solvning,
vävning och annat arbete med mörkt, fint material.
Fig. 3. Belysningsmätning på arbetsplats med direktvisande
luxmeter. Fotocellen vid avläsarens vänstra hand.
täljer, t. e. kirurgiska operationer och mikroskopiska
undersökningar.
Som en allmän regel kan sägas, att
belysningssystemen inom grupperna I—IV vanligen kunna utföras
som enbart. allmänbelysning, under det att för
grupperna V—VIII en kombination av allmän- och
plats-belysning är fördelaktigast. Vad allmänbelysningen
beträffar så bör dessutom alltid tillses, att
likformighetsgraden, varmed menas förhållandet mellan
belysningsstyrkan i ogynnsammaste och gynnsammaste
punkterna, blir tillräcklig. I lokaler, där hela
golvytan är utnyttjad för arbeten, bör likformighetsgraden
icke understiga 1 : 3.
Då ju vårt öga utvecklats för seende vid dagsljus,
torde man kunna anta, att det vid
belysningsförhållanden, som då råda, utvecklar sin högsta
synkapacitet. Det kan därför vara av intresse att göra
en jämförelse mellan de i tabellen upptagna
belysningsstyrkorna och de som
naturen ställer till vårt
förfogande. I fig. 1 visas
schematiskt de
belysningsstyrkor, som äro rådande
en sommardag vid
middagstid. Som synes röra
vi oss då med
belysningsstyrkor från 100 000 lux
och nedåt, alltså sådana,
som ligga långt över
tabellens rekommendationer.
Trots de relativt höga
talen för de högsta
grupperna kunna dessa därför
anses vara tagna i underkant
och representera endast
undre gränsvärden, vid
vilka man på teknikens
nuvarande ståndpunkt med
god ekonomi kan och bör
hålla sig.
C. Speciell arbetsbelysning.
Grupp VI (750 lux). Arbete som fordrar mycket
noggrann urskiljning av fina detaljer. Hit hör fint
urmakeriarbete och därmed jämförligt arbete,
sortering och granskning av detaljrika föremål.
Grupp VII (1 500 lux). Arbete som fordrar mycket
noggrann urskiljning av finaste detaljer.
Användning av förstoringsglas osv.
Grupp VIII (3 000 lux och högre). Arbete som
fordrar snabbast möjliga urskiljning av finaste de-
83
