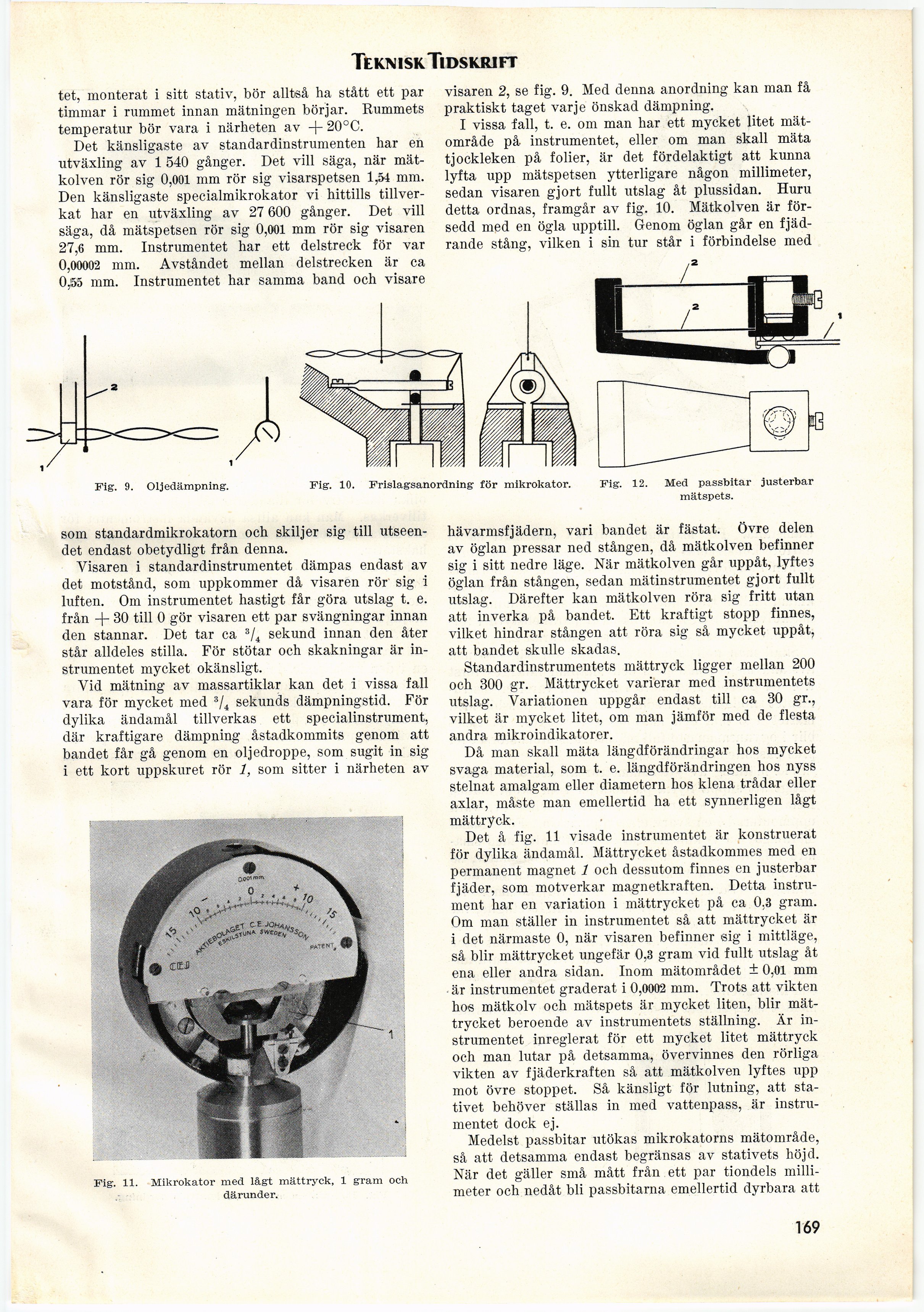

Tekmsk Tidskrift
tet, monterat i sitt stativ, bör alltså ha stått ett par
timmar i rummet innan mätningen börjar. Rummets
temperatur bör vara i närheten av + 20°C.
Det känsligaste av standardinstrumenten har en
utväxling av 1 540 gånger. Det vill säga, när
mät-kolven rör sig 0,001 mm rör sig visarspetsen 1,54 mm.
Den känsligaste specialmikrokator vi hittills
tillverkat har en utväxling av 27 600 gånger. Det vill
säga, då mätspetsen rör sig O,001 mm rör sig visaren
27,6 mm. Instrumentet har ett delstreck för var
0,00002 mm. Avståndet mellan delstrecken är ca
0.55 mm. Instrumentet har samma band och visare
visaren 2, se fig. 9. Med denna anordning kan man få
praktiskt taget varje önskad dämpning.
I vissa fall, t. e. om man har ett mycket litet
mätområde på instrumentet, eller om man skall mäta
tjockleken på folier, är det fördelaktigt att kunna
lyfta upp mätspetsen ytterligare någon millimeter,
sedan visaren gjort fullt utslag åt plussidan. Huru
detta ordnas, framgår av fig. 10. Mätkolven är
försedd med en ögla upptill. Genom öglan går en
fjädrande stång, vilken i sin tur står i förbindelse med
Fig. 9. Oljedämpning.
Fig. 10. Frislagsanordning för mikrokator.
som standardmikrokatorn och skiljer sig till
utseendet endast obetydligt från denna.
Visaren i standardinstrumentet dämpas endast av
det motstånd, som uppkommer då visaren rör sig i
luften. Om instrumentet hastigt får göra utslag t. e.
från -f- 30 till 0 gör visaren ett par svängningar innan
den stannar. Det tar ca 3/i sekund innan den åter
står alldeles stilla. För stötar och skakningar är
instrumentet mycket okänsligt.
Vid mätning av massartiklar kan det i vissa fall
vara för mycket med 3/4 sekunds dämpningstid. För
dylika ändamål tillverkas ett specialinstrument,
där kraftigare dämpning åstadkommits genom att
bandet får gå genom en oljedroppe, som sugit in sig
i ett kort uppskuret rör 1, som sitter i närheten av
o-
Fig’. 11. Mikrokator med lågt mättryck, 1 gram och
därunder.
Fig. 12. Med passbitar justerbar
mätspets.
hävarmsfjädern, vari bandet är fästat. Övre delen
av öglan pressar ned stången, då mätkolven befinner
sig i sitt nedre läge. När mätkolven går uppåt, lyftes
öglan från stången, sedan mätinstrumentet gjort fullt
utslag. Därefter kan mätkolven röra sig fritt utan
att inverka på bandet. Ett kraftigt stopp finnes,
vilket hindrar stången att röra sig så mycket uppåt,
att bandet skulle skadas.
Standardinstrumentets mättryck ligger mellan 200
och 300 gr. Mättrycket varierar med instrumentets
utslag. Variationen uppgår endast till ca 30 gr.,
vilket är mycket litet, om man jämför med de flesta
andra mikroindikatorer.
Då man skall mäta längdförändringar hos mycket
svaga material, som t. e. längdförändringen hos nyss
stelnat amalgam eller diametern hos klena trådar eller
axlar, måste man emellertid ha ett synnerligen lågt
mättryck.
Det å fig. 11 visade instrumentet är konstruerat
för dylika ändamål. Mättrycket åstadkommes med en
permanent magnet 1 och dessutom finnes en justerbar
fjäder, som motverkar magnetkraften. Detta
instrument har en variation i mättrycket på ca 0.3 gram.
Om man ställer in instrumentet så att mättrycket är
i det närmaste 0, när visaren befinner sig i mittläge,
så blir mättrycket ungefär 0,3 gram vid fullt utslag åt
ena eller andra sidan. Inom mätområdet ± 0,01 mm
är instrumentet graderat i 0,0002 mm. Trots att vikten
hos mätkolv och mätspets är mycket liten, blir
mättrycket beroende av instrumentets ställning. Är
instrumentet inreglerat för ett mycket litet mättryck
och man lutar på detsamma, övervinnes den rörliga
vikten av fjäderkraften så att mätkolven lyftes upp
mot övre stoppet. Så känsligt för lutning, att
stativet behöver ställas in med vattenpass, är
instrumentet dock ej.
Medelst passbitar utökas mikrokatorns mätområde,
så att detsamma endast begränsas av stativets höjd.
När det gäller små mått från ett par tiondels
millimeter och nedåt bli passbitarna emellertid dyrbara att
169
