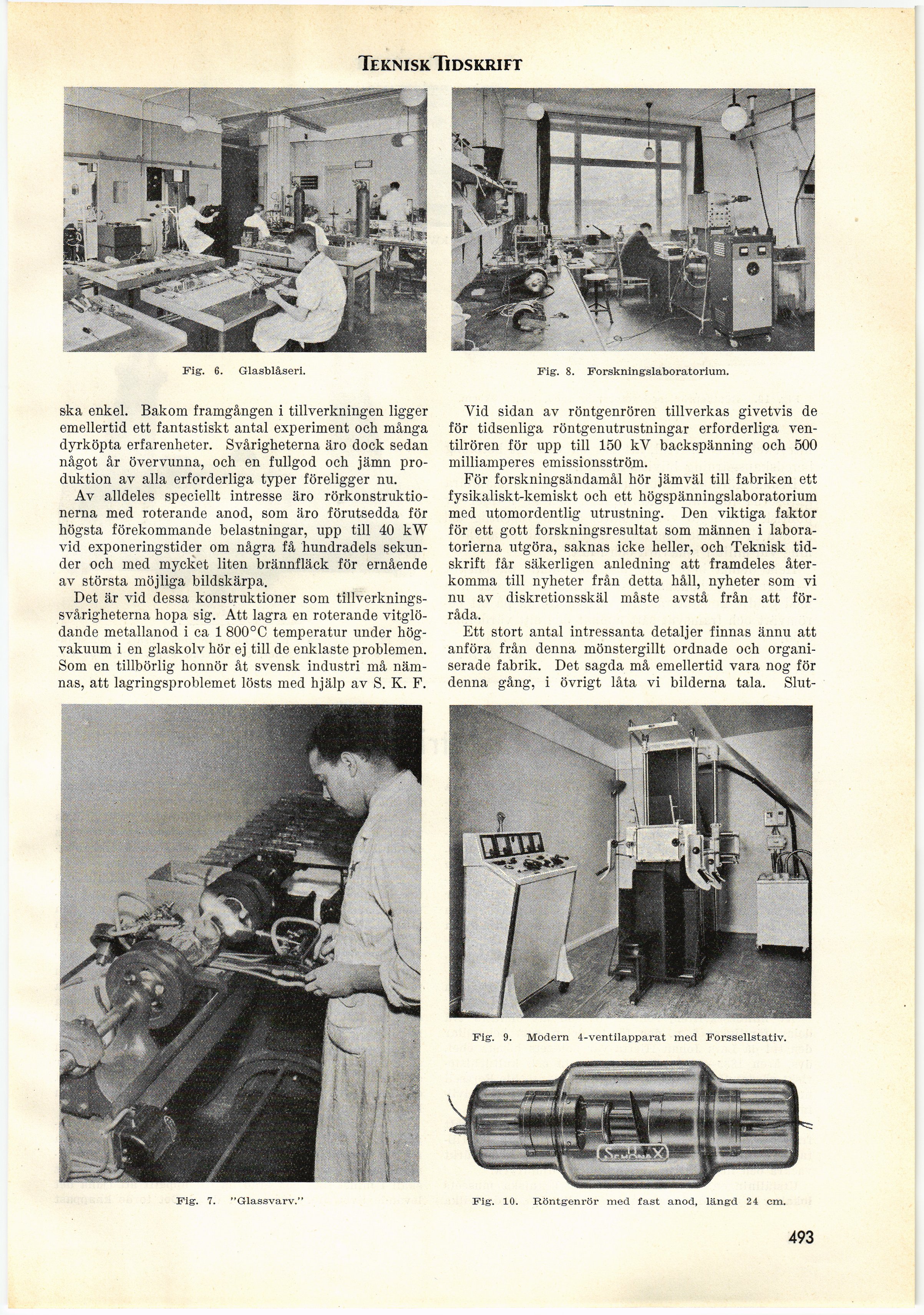

Teknisk. Tidskrift
Fig. 6. Glasblåseri.
ska enkel. Bakom framgången i tillverkningen ligger
emellertid ett fantastiskt antal experiment och många
dyrköpta erfarenheter. Svårigheterna äro dock sedan
något år övervunna, och en fullgod och jämn
produktion av alla erforderliga typer föreligger nu.
Av alldeles speciellt intresse äro
rörkonstruktionerna med roterande anod, som äro förutsedda för
högsta förekommande belastningar, upp till 40 kW
vid exponeringstider om några få hundradels
sekunder och med mycket liten brännfläck för ernående
av största möjliga bildskärpa.
Det är vid dessa konstruktioner som
tillverkningssvårigheterna hopa sig. Att lagra en roterande
vitglödande metallanod i ca 1 800°C temperatur under
högvakuum i en glaskolv hör ej till de enklaste problemen.
Som en tillbörlig honnör åt svensk industri må
nämnas, att lagringsproblemet lösts med hjälp av S. K. F.
Fig. 7. "Glassvarv."
Fig. 8. Forskningslaboratorium.
Vid sidan av röntgenrören tillverkas givetvis de
för tidsenliga röntgenutrustningar erforderliga
ventilrören för upp till 150 kV backspänning och 500
milliamperes emissionsström.
För forskningsändamål hör jämväl till fabriken ett
fysikaliskt-kemiskt och ett högspänningslaboratorium
med utomordentlig utrustning. Den viktiga faktor
för ett gott forskningsresultat som männen i
laboratorierna utgöra, saknas icke heller, och Teknisk
tidskrift får säkerligen anledning att framdeles
återkomma till nyheter från detta håll, nyheter som vi
nu av diskretionsskäl måste avstå från att
förråda.
Ett stort antal intressanta detaljer finnas ännu att
anföra från denna mönstergillt ordnade och
organiserade fabrik. Det sagda må emellertid vara nog för
denna gång, i övrigt låta vi bilderna tala. Slut-
Fig. 9. Modern 4-ventilapparat med Forssellstativ.
Fig. 10. Röntgenrör med fast anod, längd 24 cm.
493
