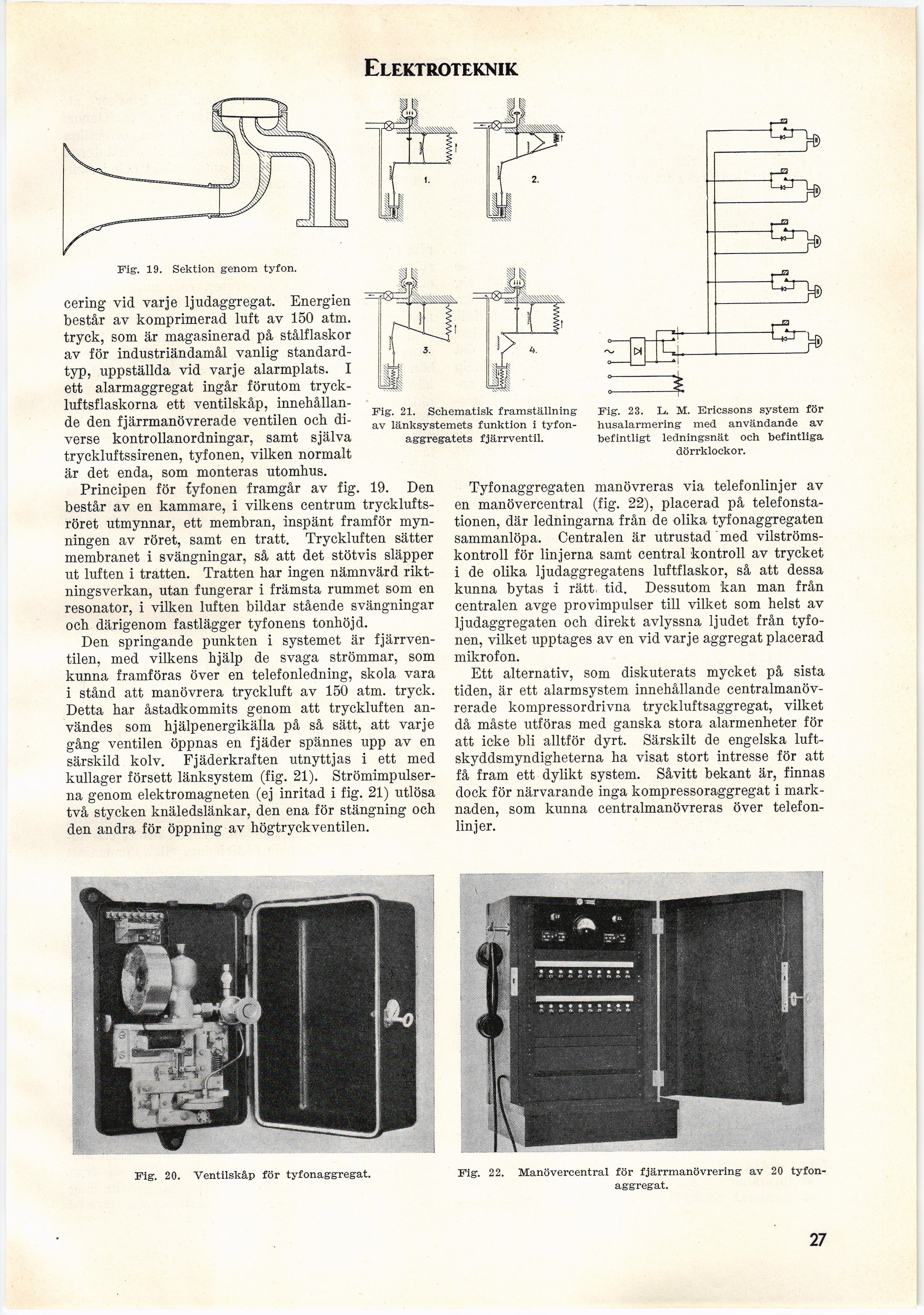

Elektroteknik
Fig. 19. Sektion genom tyfon.
cering vid varje ljudaggregat. Energien
består av komprimerad luft av 150 atm.
tryck, som är magasinerad på stålflaskor
av för industriändamål vanlig
standardtyp, uppställda vid varje alarmplats. I
ett alarmaggregat ingår förutom
tryck-luftsflaskorna ett ventilskåp,
innehållande den fjärrmanövrerade ventilen och
diverse kontrollanordningar, samt själva
tryckluftssirenen, tyfonen, vilken normalt
är det enda, som monteras utomhus.
Principen för £yfonen framgår av fig. 19. Den
består av en kammare, i vilkens centrum
trycklufts-röret utmynnar, ett membran, inspänt framför
mynningen av röret, samt en tratt. Tryckluften sätter
membranet i svängningar, så att det stötvis släpper
ut luften i tratten. Tratten har ingen nämnvärd
riktningsverkan, utan fungerar i främsta rummet som en
resonator, i vilken luften bildar stående svängningar
och därigenom fastlägger tyfonens tonhöjd.
Den springande punkten i systemet är
fjärrven-tilen, med vilkens hjälp de svaga strömmar, som
kunna framföras över en telefonledning, skola vara
i stånd att manövrera tryckluft av 150 atm. tryck.
Detta har åstadkommits genom att tryckluften
användes som hjälpenergikälla på så sätt, att varje
gång ventilen öppnas en fjäder spännes upp av en
särskild kolv. Fjäderkraften utnyttjas i ett med
kullager försett länksystem (fig. 21).
Strömimpulserna genom elektromagneten (ej inritad i fig. 21) utlösa
två stycken knäledslänkar, den ena för stängning och
den andra för öppning av högtryckventilen.
aas
Fig. 21. Schematisk framställning
av länksystemets funktion i
tyfonaggregatets fjärrventil.
Fig. 23. L/. M. Ericssons system för
husalarmering med användande av
befintligt ledningsnät och befintliga
dörrklockor.
Tyfonaggregaten manövreras via telefonlinjer av
en manövercentral (fig. 22), placerad på
telefonstationen, där ledningarna från de olika tyfonaggregaten
sammanlöpa. Centralen är utrustad’med
vilströms-kontroll för linjerna samt central kontroll av trycket
i de olika ljudaggregatens luftflaskor, så att dessa
kunna bytas i rätt tid. Dessutom kan man från
centralen avge provimpulser till vilket som helst av
ljudaggregaten och direkt avlyssna ljudet från
tyfonen, vilket upptages av en vid varje aggregat placerad
mikrofon.
Ett alternativ, som diskuterats mycket på sista
tiden, är ett alarmsystem innehållande
centralmanöv-rerade kompressordrivna tryckluftsaggregat, vilket
då måste utföras med ganska stora alarmenheter för
att icke bli alltför dyrt. Särskilt de engelska
luft-skyddsmyndigheterna ha visat stort intresse för att
få fram ett dylikt system. Såvitt bekant är, finnas
dock för närvarande inga kompressoraggregat i
marknaden, som kunna centralmanövreras över
telefonlinjer.
Fig. 20. Ventilskåp för tyfonaggregat.
Fig. 22. Manövercentral för fjärrmanövrering av 20
tyfonaggregat.
