i ekmsk Tidskrift

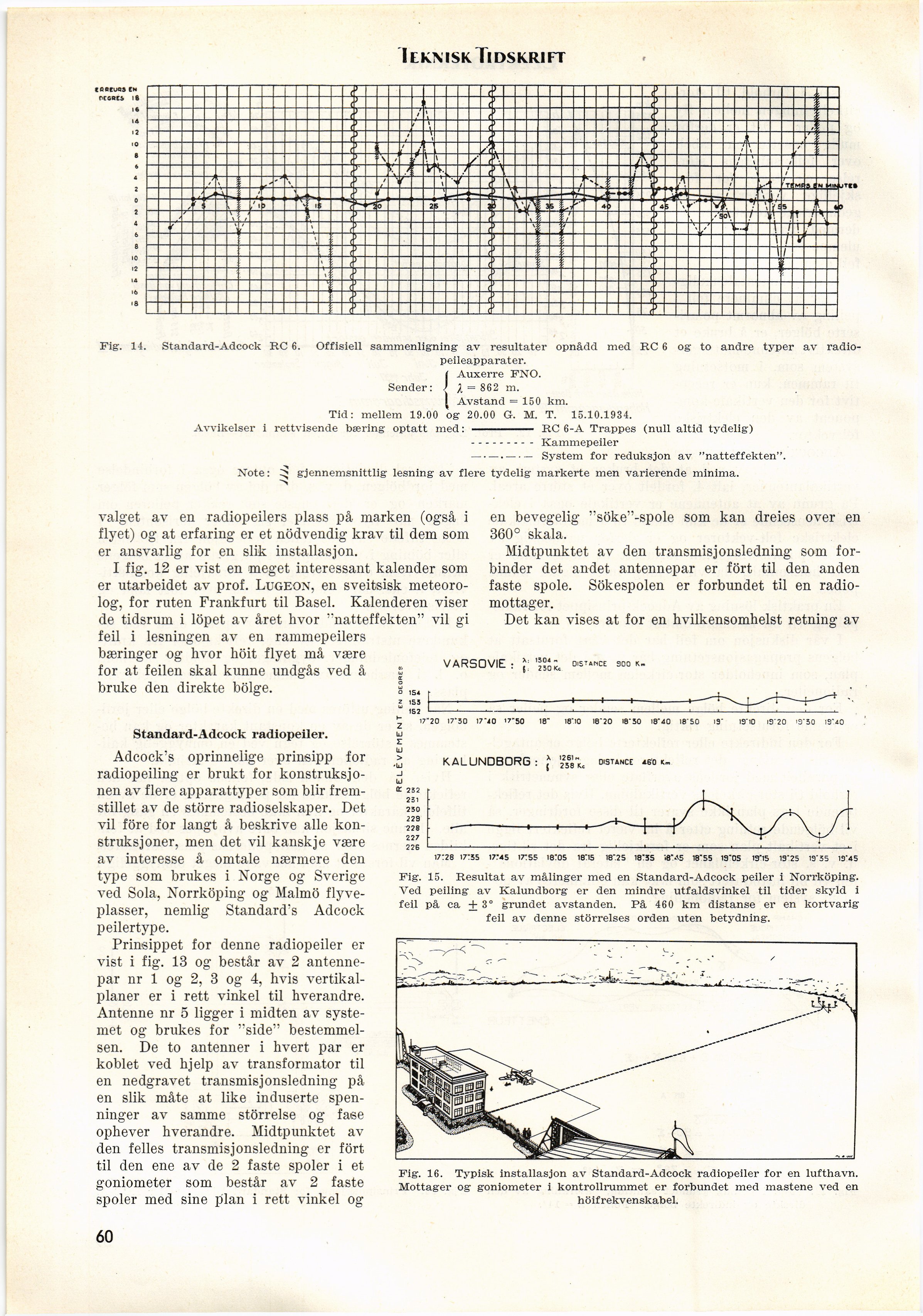

Fig-, 14. Standard-Adcock RC 6. Offfsiell sammenligning av resultater opnàdd med RC 6 og to andre typer av radio-
peileapparater.
( Auxerre FNO.
Sender: J X = 862 m.
[ Avstånd = 150 km.
Tid: mellem 19.00 og 20.00 g. M. T. 15.10.1934.
Avvikelser i rettvisende bæring optatt med: - RC 6-A Trappes (null altid tydelig)
- -.......Kammepeiler
— — ––System for reduksjon av "natteffekten".
Note: ^ gjennemsnittlig lesning av flere tydelig markerte men varierende minima.
valget av en radiopeilers plass på marken (også i
flyet) og at erfaring er et nödvendig krav til dem som
er ansvarlig for en slik installasjon.
I fig. 12 er vist en meget interessant kalender som
er utarbeidet av prof. Lugeon, en sveitsisk
meteorolog, for ruten Frankfurt til Basel. Kalenderen viser
de tidsrum i löpet av året hvor ’’natteffekten" vil gi
feil i lesningen av en rammepeilers
bæringer og hvor höit flyet må være
for at feilen skal kunne undgås ved å s
bruke den direkte bölge. § ,,
en bevegelig "söke"-spole som kan dreies over en
360° skala.
Midtpunktet av den transmisjonsledning som
forbinder det andet antennepar er fört til den anden
fäste spole. Sökespolen er förbundet til en
radio-mottager.
Det kan vises at for en hvilkensomhelst retning av
Standard-Adcock radiopeiler.
Adcock’s oprinnelige prinsipp for
radiopeiling er brukt for
konstruksjonen av flere apparattyper som blir
frem-stillet av de större radioselskaper. Det
vil före for långt å beskrive alle
kon-struksjoner, men det vil kanskje være
av interesse å omtale nærmere den
type som brukes i Norge og Sverige
ved Sola, Norrköping og Malmö
flyve-plasser, nemlig Standardrs Adcock
peilertype.
Prinsippet for denne radiopeiler er
vist i fig. 13 og består av 2
antennepar nr 1 og 2, 3 og 4, hvis
vertikalplaner er i rett vinkel til hverandre.
Antenne nr 5 ligger i midten av
systemet og brukes for "side"
bestemmel-sen. De to antenner i hvert par er
koblet ved hjelp av transformator til
en nedgravet transmis jonsledning på
en slik måte at like induserte
spen-ninger av samme störrelse og fase
ophever hverandre. Midtpunktet av
den felles transmisjonsledning er fört
til den ene av de 2 fäste spoler i et
goniometer som består av 2 fäste
spoler med sine plan i rett vinkel og
VARSOVIE :
OISTANCE 900 K-
17*20 17*30 17"i0 17*50 18’ 18*10 16*20 18*30 18*40 18"50 13’ 19"10 19*20 ’9*30 19*40
KALUNDBORG:
{ 258 fct
DISTANCE 460 K~
U
Et 232
231
230
229
228
227
226
17:28 17:35 17:45 17:55 ie:o5 ie"i5
i*55 19*05 19*15 19*25 19*35 13*45
Fig. 15. Resultat av målinger med en Standard-Adcock peiler i Norrköping.
Ved peiling av Kalundborg er den mindre utfaldsvinkel til tider skyld i
feil på ca +3° grundet avstanden. På 460 km distanse er en kortvarig
feil av denne störrelses orden uten betydning.
Fig. 16. Typisk installasjon av Standard-Adcock radiopeiler for en lufthavn.
Mottager og goniometer i kontrollrummet er förbundet med mastene ved en
höifrekvenskabel.
