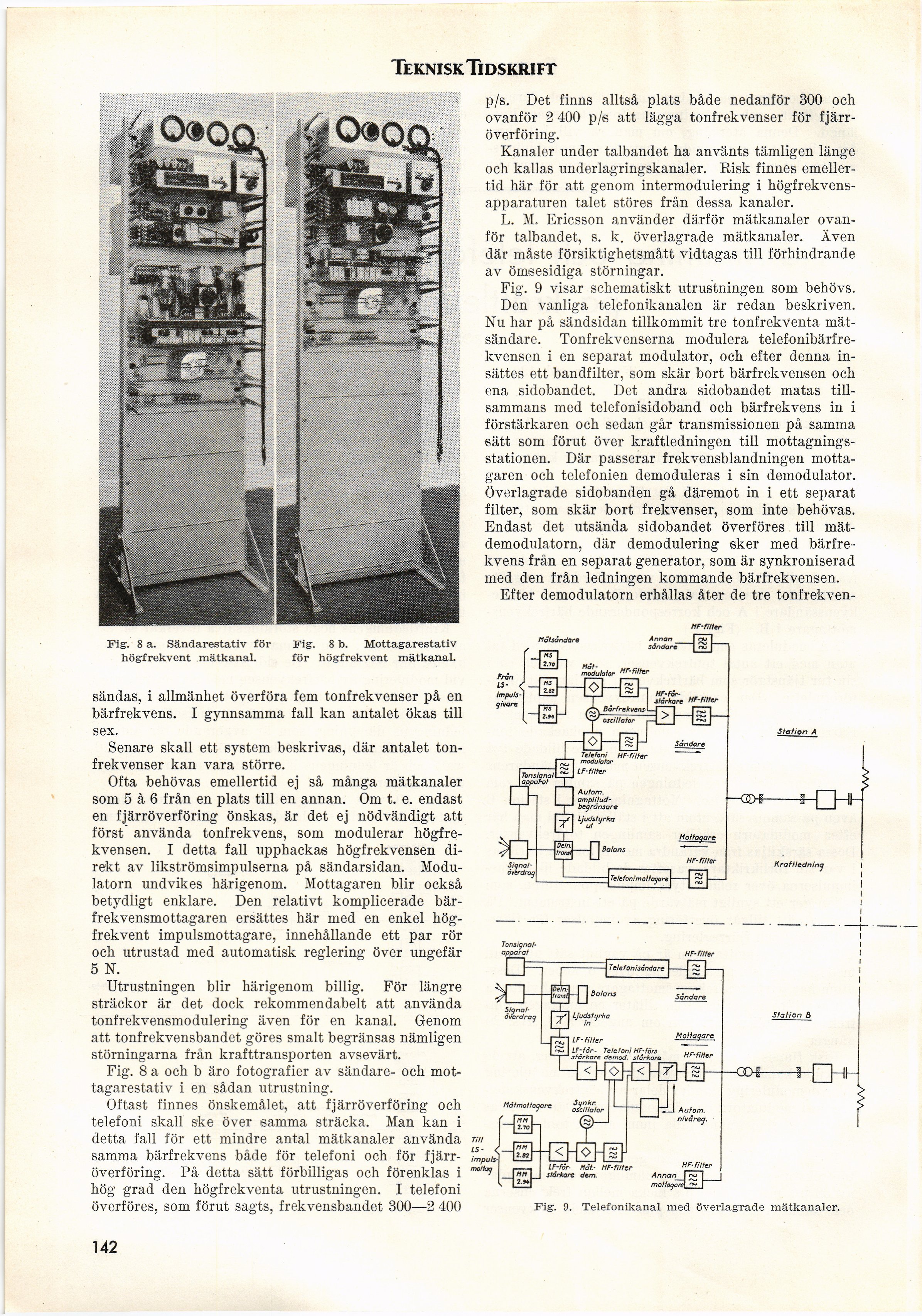

Fig. 8 a. Sändarestativ för Fig. 8 b. Mottagarestativ
högfrekvent mätkanal. för högfrekvent mätkanal.
sändas, i allmänhet överföra fem tonfrekvenser på en
bärfrekvens. I gynnsamma fall kan antalet ökas till
sex.
Senare skall ett system beskrivas, där antalet
tonfrekvenser kan vara större.
Ofta behövas emellertid ej så många mätkanaler
som 5 å 6 från en plats till en annan. Om t. e. endast
en fjärröverföring önskas, är det ej nödvändigt att
först använda tonfrekvens, som modulerar
högfrekvensen. I detta fall upphackas högfrekvensen
direkt av likströmsimpulserna på sändarsidan.
Modulatorn undvikes härigenom. Mottagaren blir också
betydligt enklare. Den relativt komplicerade
bärfrekvensmottagaren ersattes här med en enkel
högfrekvent impulsmottagare, innehållande ett par rör
och utrustad med automatisk reglering över ungefär
5 N.
Utrustningen blir härigenom billig. För längre
sträckor är det dock rekommendabelt att använda
tonfrekvensmodulering även för en kanal. Genom
att tonfrekvensbandet göres smalt begränsas nämligen
störningarna från krafttransporten avsevärt.
Fig. 8 a och b äro fotografier av sändare- och
mottagarestativ i en sådan utrustning.
Oftast finnes önskemålet, att fjärröverföring och
telefoni skall ske över samma sträcka. Man kan i
detta fall för ett mindre antal mätkanaler använda
samma bärfrekvens både för telefoni och för
fjärröverföring. På detta sätt förbilligas och förenklas i
hög grad den högfrekventa utrustningen. I telefoni
överföres, som förut sagts, frekvensbandet 300—2 400
■Station A
Kraftledning
Fig. 9. Telefonikanal med överlagrade mätkanaler.
Teknisk Tidskrift
p/s. Det finns alltså plats både nedanför 300 och
ovanför 2 400 p/s att lägga tonfrekvenser för
fjärröverföring.
Kanaler under talbandet ha använts tämligen länge
och kallas underlagringskanaler. Risk finnes
emellertid här för att genom intermodulering i
högfrekvens-apparaturen talet stores från dessa kanaler.
L. M. Ericsson använder därför mätkanaler
ovanför talbandet, s. k. överlagrade mätkanaler. Även
där måste försiktighetsmått vidtagas till förhindrande
av ömsesidiga störningar.
Fig. 9 visar schematiskt utrustningen som behövs.
Den vanliga telefonikanalen är redan beskriven.
Nu har på sändsidan tillkommit tre tonfrekventa
mät-sändare. Tonfrekvenserna modulera
telefonibärfre-kvensen i en separat modulator, och efter denna
in-sättes ett bandfilter, som skär bort bärfrekvensen och
ena sidobandet. Det andra sidobandet matas
tillsammans med telefonisidoband och bärfrekvens in i
förstärkaren och sedan går transmissionen på samma
sätt som förut över kraftledningen till
mottagningsstationen. Där passerar frekvensblandningen
mottagaren och telefonien demoduleras i sin demodulator.
Överlagrade sidobanden gå däremot in i ett separat
filter, som skär bort frekvenser, som inte behövas.
Endast det utsända sidobandet överföres till
mät-demodulatorn, där demodulering sker med
bärfrekvens från en separat generator, som är synkroniserad
med den från ledningen kommande bärfrekvensen.
Efter demodulatorn erhållas åter de tre tonfrekven-
[-Signal-överdrag-]
{+Signal-
överdrag+}
HF-fi/fer
Au tom. [-amplitudbegränsare-]
{+amplitud-
begränsare+}
Ljudstyrka
Mottggat
t—GOi
Mätsåndare
Annan
sändare
Hr-filter
HF-fitter
HF-fi!ter
SL
A utom.
nivårey.
HF-filter
Annan
motfoaarë\_
™ | g» I 1
tagareI I
Station B
dalans
Ljudstyrka
LF-filter
Mottagare
HF-filter
