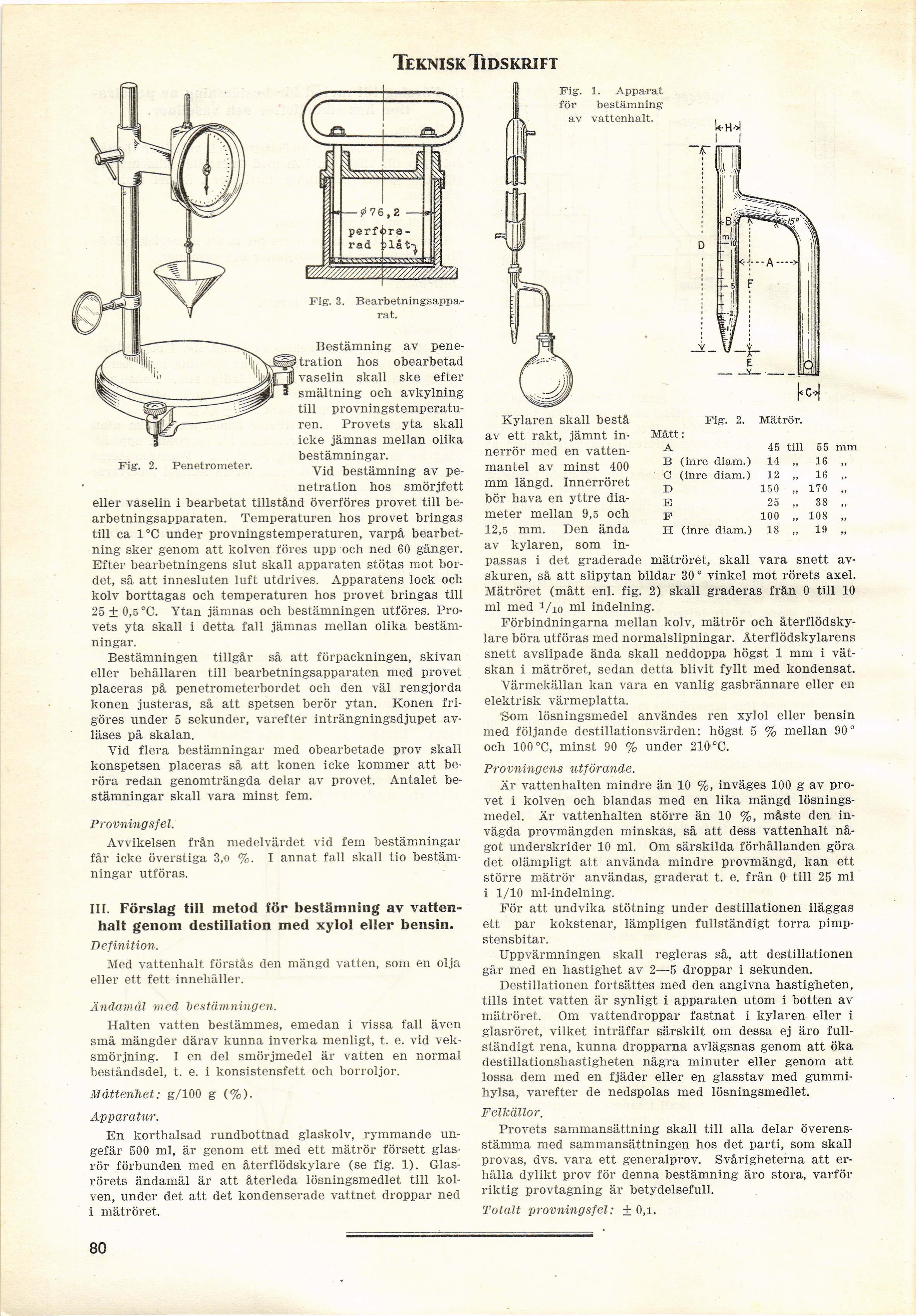

Teknisk Tidskrift
Fig. 1. Apparat
för bestämning
av vattenhalt.
Fig. 2. Penetrometer.
Fig. 3.
Bearbetningsapparat.
Bestämning av
penetration hos obearbetad
vaselin skall ske efter
smältning och avkylning
till
provningstemperaturen. Provets yta skall
icke jämnas mellan olika
bestämningar.
Vid bestämning av
penetration hos smörjfett
eller vaselin i bearbetat tillstånd överföres provet till
bearbetningsapparaten. Temperaturen hos provet bringas
till ca 1°C under provningstemperaturen, varpå
bearbetning sker genom att kolven föres upp och ned 60 gånger.
Efter bearbetningens slut skall apparaten stötas mot
bordet, så att innesluten luft utdrives. Apparatens lock och
kolv borttagas och temperaturen hos provet bringas till
25 ± 0,5 °C. Ytan jämnas och bestämningen utföres.
Provets yta skall i detta fall jämnas mellan olika
bestämningar.
Bestämningen tillgår så att förpackningen, skivan
eller behållaren till bearbetningsapparaten med provet
placeras på penetrometerbordet och den väl rengjorda
könen justeras, så att spetsen berör ytan. Könen
frigöres under 5 sekunder, varefter inträngningsdjupet
avläses på skalan.
Vid flera bestämningar med obearbetade prov skall
konspetsen placeras så att könen icke kommer att
beröra redan genomträngda delar av provet. Antalet
bestämningar skall vara minst fem.
Provningsfel.
Avvikelsen från medelvärdet vid fem bestämningar
får icke överstiga 3,o %. T annat fall skall tio
bestämningar utföras.
III. Förslag till metod för bestämning av
vattenhalt genom destillation med xylol eller bensin.
Definition.
Med vattenhalt förstås den mängd vatten, som en olja
eller ett fett innehåller.
Ändamål med bestämningen.
Halten vatten bestämmes, emedan i vissa fall även
små mängder därav kunna inverka menligt, t. e. vid
vek-smörjning. I en del smörjmedel är vatten en normal
beståndsdel, t. e. i konsistensfett och borroljor.
Måttenhet: g/100 g (%).
Apparatur.
En korthalsad rundbottnad glaskolv, rymmande
ungefär 500 ml, är genom ett med ett mätrör försett
glasrör förbunden med en återflödskylare (se fig. 1). Glas:
rörets ändamål är att återleda lösningsmedlet till
kolven, under det att det kondenserade vattnet droppar ned
i mätröret.
Kylaren skall bestå
av ett rakt, jämnt
in-nerrör med en
vattenmantel av minst 400
mm längd. Innerröret
bör hava en yttre
diameter mellan 9,5 och
12,5 mm. Den ända
av kylaren, som
inpassas i det graderade mätröret, skall vara snett
avskuren, så att slipytan bildar 30 0 vinkel mot rörets axel.
Mätröret (mått enl. fig. 2) skall graderas från 0 till 10
ml med Vio ml indelning.
Förbindningarna mellan kolv, mätrör och
återflödskylare böra utföras med normalslipningar. Återflödskylarens
snett avslipade ända skall neddoppa högst 1 mm i
vätskan i mätröret, sedan detta blivit fyllt med kondensat.
Värmekällan kan vara en vanlig gasbrännare eller en
elektrisk värmeplatta.
’Som lösningsmedel användes ren xylol eller bensin
med följande destillationsvärden: högst 5 % mellan 90°
och 100 °C, minst 90 % under 210 °C.
Provningens utförande.
Är vattenhalten mindre än 10 %, inväges 100 g av
provet i kolven och blandas med en lika mängd
lösningsmedel. Är vattenhalten större än 10 %, måste den
invägda provmängden minskas, så att dess vattenhalt
något underskrider 10 ml. Om särskilda förhållanden göra
det olämpligt att använda mindre provmängd, kan ett
större mätrör användas, graderat t. e. från 0 till 25 ml
i 1/10 ml-indelning.
För att undvika stötning under destillationen iläggas
ett par kokstenar, lämpligen fullständigt torra
pimp-stensbitar.
Uppvärmningen skall regleras så, att destillationen
går med en hastighet av 2—5 droppar i sekunden.
Destillationen fortsättes med den angivna hastigheten,
tills intet vatten är synligt i apparaten utom i botten av
mätröret. Om vattendroppar fastnat i kylaren eller i
glasröret, vilket inträffar särskilt om dessa ej äro
fullständigt rena, kunna dropparna avlägsnas genom att öka
destillationshastigheten några minuter eller genom att
lossa dem med en fjäder eller en glasstav med
gummihylsa, varefter de nedspolas med lösningsmedlet.
Felkällor.
Provets sammansättning skall till alla delar
överensstämma med sammansättningen hos det parti, som skall
provas, dvs. vara ett generalprov. Svårigheterna att
erhålla dylikt prov för denna bestämning äro stora, varför
riktig provtagning är betydelsefull.
Totalt provningsfel: ± 0,1.
80
Fig. 2. Mätrör.
Mått:
A 45 till 55 mm
B (inre diam.) 14 ,, 16 „
C (inre diam.) 12 „ 16 „
D 150 „ 170 „
E 25 „ 38 „
F 100 „ 108 „
H (inre diam.) 18 „ 19 „
