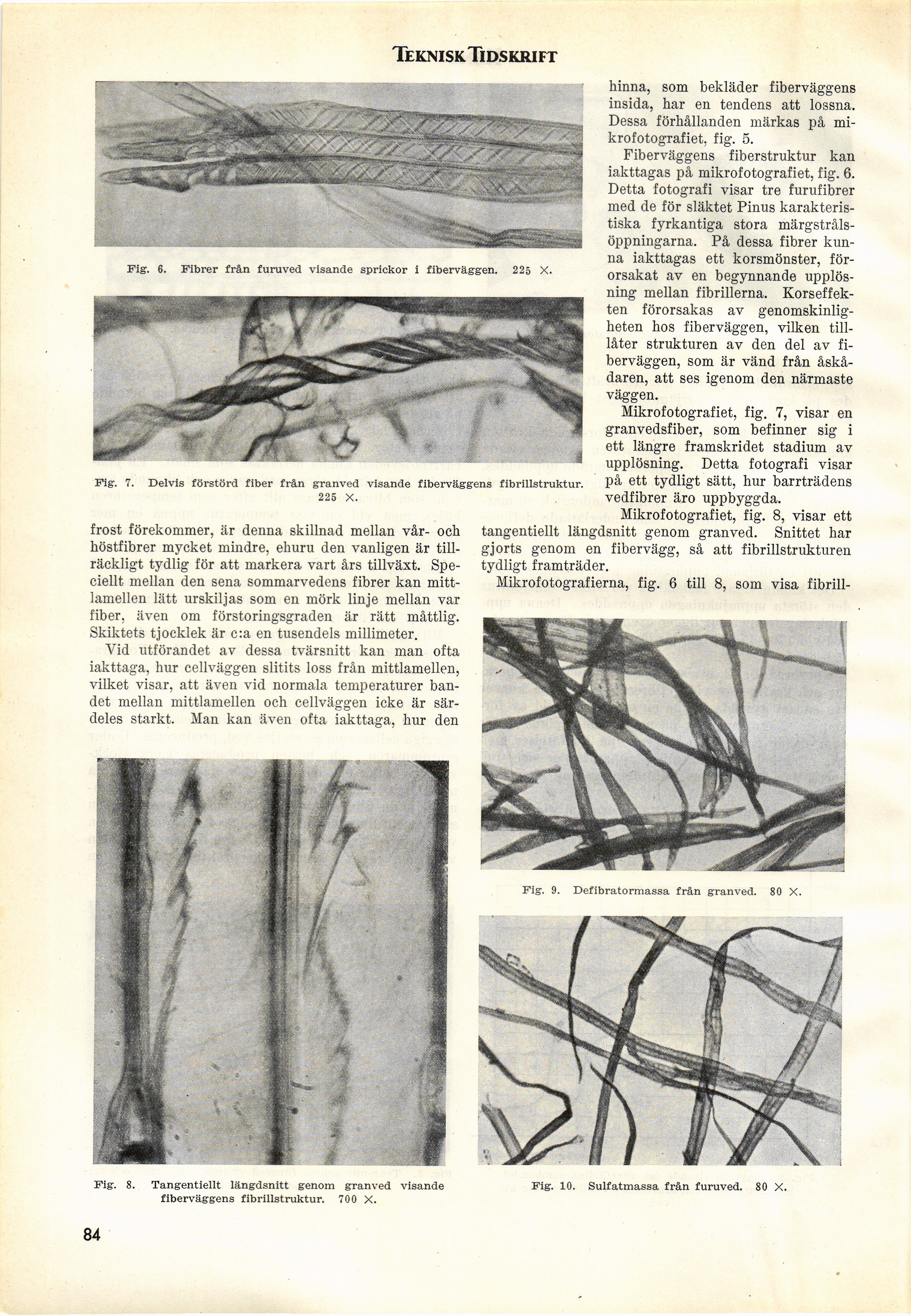

Teknisk Tidskrift
Fig. 8. Tangentiellt längdsnitt genom granved visande
fiberväggens fibrillstruktur. 700 X.
Fig. 6. Fibrer från furuved visande sprickor i fiberväggen. 225 X.
Fig. 7.
Delvis förstörd fiber från granved visande fiberväggens fibrillstruktur.
225 X.
frost förekommer, är denna skillnad mellan vår- och
höstfibrer mycket mindre, ehuru den vanligen är
tillräckligt tydlig för att markera vart års tillväxt.
Speciellt mellan den sena sommarvedens fibrer kan
mittlamellen lätt urskiljas som en mörk linje mellan var
fiber, även om förstoringsgraden är rätt måttlig.
Skiktets tjocklek är c:a en tusendels millimeter.
Vid utförandet av dessa tvärsnitt kan man ofta
iakttaga, hur cellväggen slitits loss från mittlamellen,
vilket visar, att även vid normala temperaturer
bandet mellan mittlamellen och cellväggen icke är
särdeles starkt. Man kan även ofta iakttaga, hur den
hinna, som bekläder fiberväggens
insida, har en tendens att lossna.
Dessa förhållanden märkas på
mikrofotografiet, fig. 5.
Fiberväggens fiberstruktur kan
iakttagas på mikrofotografiet, fig. 6.
Detta fotografi visar tre furufibrer
med de för släktet Pinus
karakteristiska fyrkantiga stora
märgstråls-öppningarna. På dessa fibrer
kunna iakttagas ett korsmönster,
förorsakat av en begynnande
upplösning mellan fibrillerna.
Korseffekten förorsakas av
genomskinligheten hos fiberväggen, vilken
tilllåter strukturen av den del av
fiberväggen, som är vänd från
åskådaren, att ses igenom den närmaste
väggen.
Mikrofotografiet, fig. 7, visar en
granvedsfiber, som befinner sig i
ett längre framskridet stadium av
upplösning. Detta fotografi visar
på ett tydligt sätt, hur barrträdens
vedfibrer äro uppbyggda.
Mikrofotografiet, fig. 8, visar ett
tangentiellt längdsnitt genom granved. Snittet har
gjorts genom en fibervägg, så att fibrillstrukturen
tydligt framträder.
Mikrofotografierna, fig. 6 till 8, som visa fibrill-
Fig. 9. Defibratormassa från granved. 80 X.
84
Fig. 10. Sulfatmassa från furuved. 80 X.
