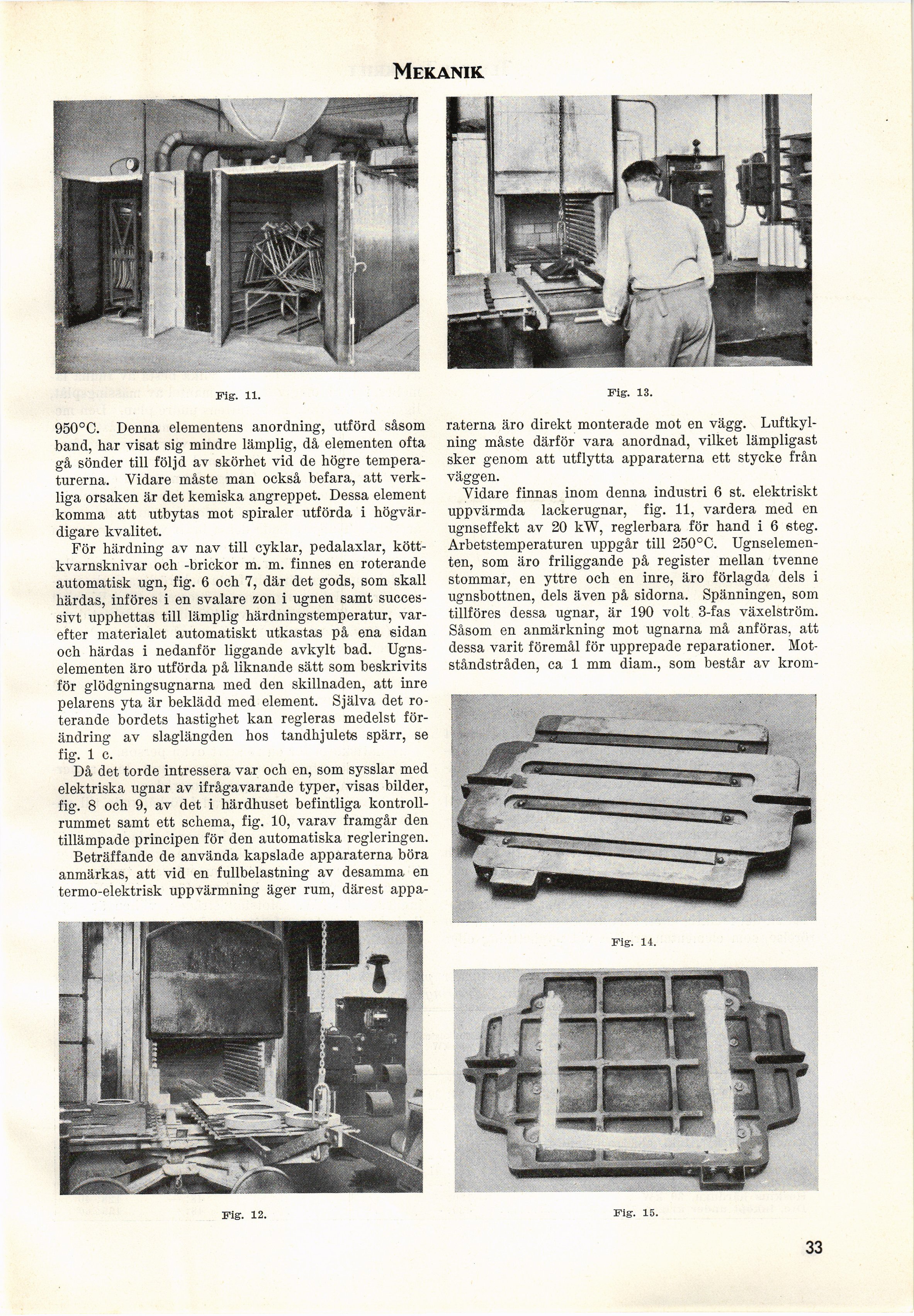

Mekanik.
Fig. 11.
950°C. Denna elementens anordning, utförd såsom
band, har visat sig mindre lämplig, då elementen ofta
gå sönder till följd av skörhet vid de högre
temperaturerna. Vidare måste man också befara, att
verkliga orsaken är det kemiska angreppet. Dessa element
komma att utbytas mot spiraler utförda i
högvärdigare kvalitet.
För härdning av nav till cyklar, pedalaxlar,
köttkvarnsknivar och -brickor m. m. finnes en roterande
automatisk ugn, fig. 6 och 7, där det gods, som skall
härdas, införes i en svalare zon i ugnen samt
successivt upphettas till lämplig härdningstemperatur,
varefter materialet automatiskt utkastas på ena sidan
och härdas i nedanför liggande avkylt bad.
Ugnselementen äro utförda på liknande sätt som beskrivits
för glödgningsugnarna med den skillnaden, att inre
pelarens yta är beklädd med element. Själva det
roterande bordets hastighet kan regleras medelst
förändring av slaglängden hos tandhjulets spärr, se
fig. 1 c.
Då det torde intressera var och en, som sysslar med
elektriska ugnar av ifrågavarande typer, visas bilder,
fig. 8 och 9, av det i härdhuset befintliga
kontrollrummet samt ett schema, fig. 10, varav framgår den
tillämpade principen för den automatiska regleringen.
Beträffande de använda kapslade apparaterna böra
anmärkas, att vid en fullbelastning av desamma en
termo-elektrisk uppvärmning äger rum, därest appa-
Fig. 13.
raterna äro direkt monterade mot en vägg.
Luftkylning måste därför vara anordnad, vilket lämpligast
sker genom att utflytta apparaterna ett stycke från
väggen.
Vidare finnas inom denna industri 6 st. elektriskt
uppvärmda lackerugnar, fig. 11, vardera med en
ugnseffekt av 20 kW, reglerbara för hand i 6 steg.
Arbetstemperaturen uppgår till 250°C.
Ugnselementen, som äro friliggande på register mellan tvenne
stommar, en yttre och en inre, äro förlagda dels i
ugnsbottnen, dels även på sidorna, Spänningen, som
tillföres dessa ugnar, är 190 voit 3-fas växelström.
Såsom en anmärkning mot ugnarna må anföras, att
dessa varit föremål för upprepade reparationer.
Motståndstråden, ca 1 mm diam., som består av krom-
33
Fig. 14.
Fig. 12. Fig. 15.
