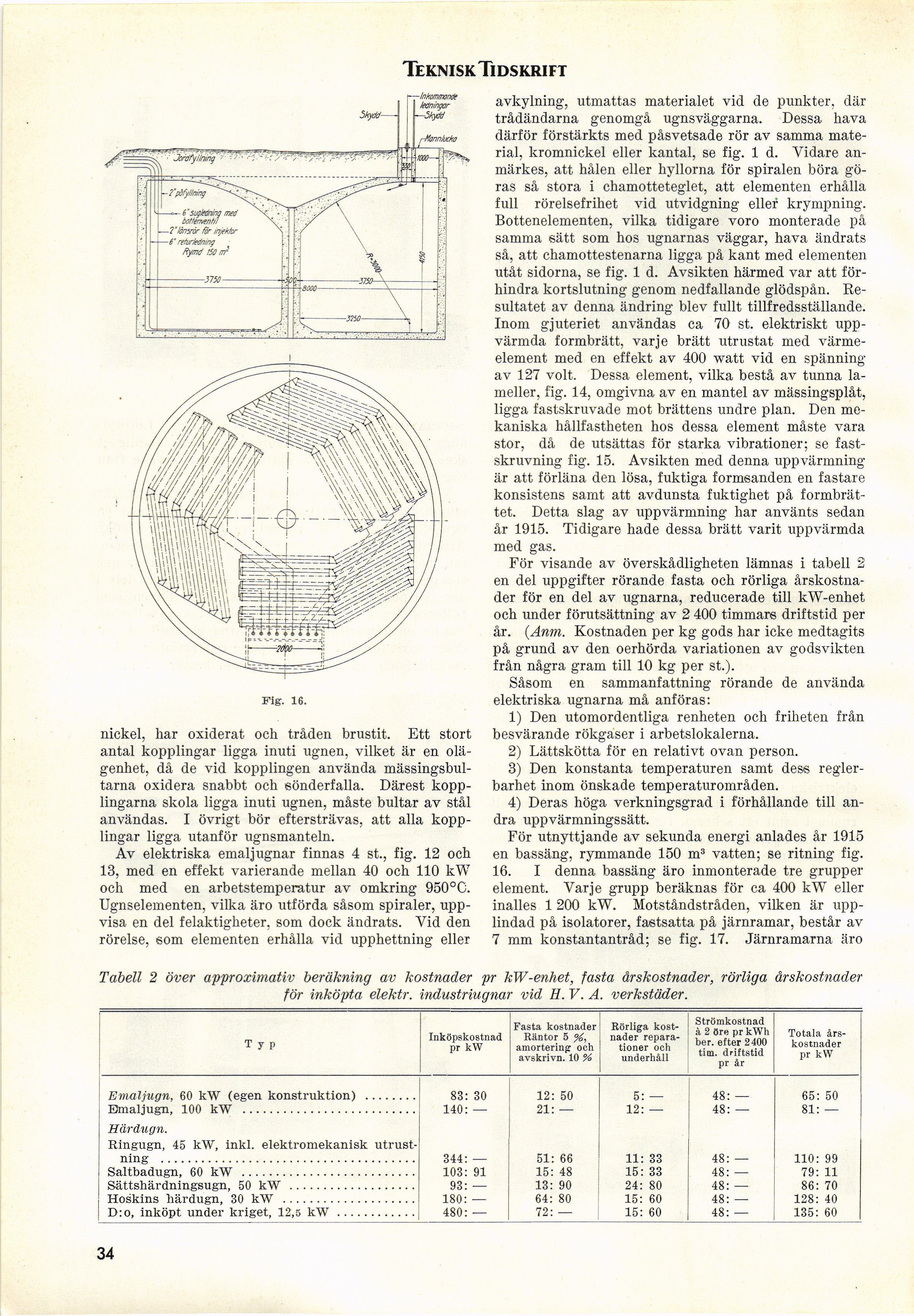

Teknisk Tidskrift
Tabell 2 över approximativ beräkning av kostnader pr kW-enhet, fasta årskostnader, rörliga årskostnader
för inköpta elektr. industriugnar vid H. V. A. verkstäder.
avkylning, utmattas materialet vid de punkter, där
trådändarna genomgå ugnsväggarna. Dessa hava
därför förstärkts med påsvetsade rör av samma
material, kromnickel eller kantal, se fig. 1 d. Vidare
anmärkes, att hålen eller hyllorna för spiralen böra
göras så stora i chamotteteglet, att elementen erhålla
full rörelsefrihet vid utvidgning eller krympning.
Bottenelementen, vilka tidigare voro monterade på
samma sätt som hos ugnarnas väggar, hava ändrats
så, att chamottestenarna ligga på kant med elementen
utåt sidorna, se fig. 1 d. Avsikten härmed var att
förhindra kortslutning genom nedfallande glödspån.
Resultatet av denna ändring blev fullt tillfredsställande.
Inom gjuteriet användas ca 70 st. elektriskt
uppvärmda formbrätt, varje brätt utrustat med
värmeelement med en effekt av 400 watt vid en spänning
av 127 voit. Dessa element, vilka bestå av tunna
lameller, fig. 14, omgivna av en mantel av mässingsplåt,
ligga fastskruvade mot brättens undre plan. Den
mekaniska hållfastheten hos dessa element måste vara
stor, då de utsättas för starka vibrationer; se
fast-skruvning fig. 15. Avsikten med denna uppvärmning
är att förläna den lösa, fuktiga formsanden en fastare
konsistens samt att avdunsta fuktighet på
formbrättet. Detta slag av uppvärmning har använts sedan
år 1915. Tidigare hade dessa brätt varit uppvärmda
med gas.
För visande av överskådligheten lämnas i tabell 2
en del uppgifter rörande fasta och rörliga
årskostnader för en del av ugnarna, reducerade till kW-enhet
och under förutsättning av 2 400 timmars driftstid per
år. {Anm. Kostnaden per kg gods har icke medtagits
på grund av den oerhörda variationen av godsvikten
från några gram till 10 kg per st.).
Såsom en sammanfattning rörande de använda
elektriska ugnarna må anföras:
1) Den utomordentliga renheten och friheten från
besvärande rökgaser i arbetslokalerna.
2) Lättskötta för en relativt ovan person.
3) Den konstanta temperaturen samt dess
reglerbarhet inom önskade temperaturområden.
4) Deras höga verkningsgrad i förhållande till
andra uppvärmningssätt.
För utnyttjande av sekunda energi anlades år 1915
en bassäng, rymmande 150 m3 vatten; se ritning fig.
16. I denna bassäng äro inmonterade tre grupper
element. Varje grupp beräknas för ca 400 kW eller
inalles 1 200 kW. Motståndstråden, vilken är
upplindad på isolatorer, fastsatta på järnramar, består av
7 mm konstantantråd; se fig. 17. Järnramarna äro
nickel, har oxiderat och tråden brustit. Ett stort
antal kopplingar ligga inuti ugnen, vilket är en
olägenhet, då de vid kopplingen använda
mässingsbul-tarna oxidera snabbt och sönderfalla. Därest
kopplingarna skola ligga inuti ugnen, måste bultar av stål
användas. I övrigt bör eftersträvas, att alla
kopplingar ligga utanför ugnsmanteln.
Av elektriska emaljugnar finnas 4 st., fig. 12 och
13, med en effekt varierande mellan 40 och 110 kW
och med en arbetstemperatur av omkring 950°C.
Ugnselementen, vilka äro utförda såsom spiraler,
uppvisa en del felaktigheter, som dock ändrats. Vid den
rörelse, som elementen erhålla vid upphettning eller
Fig. 16.
Typ Inköpskostnad pr kW Fasta kostnader Räntor 5 %, amortering och avskrivn. 10 % Rörliga
kostnader reparationer och underhåll Strömkostnad à 2 öre pr kWh ber. efter 2400 tim. driftstid pr år Totala
årskostnader pr kW
Emaljugn, 60 kW (egen konstruktion) ........ 83 30 12 50 5 48: — 65: 50
Bmaljugn, 100 kW .......................... 140 — 21 — 12 — 48: — 81: —
Hårdugn.
Ringugn, 45 kW, inkl. elektromekanisk utrust-
ning ...................................... 344 — 51 66 11 33 48: — 110: 99
Saltbadugn, 60 kW .......................... 103 91 15 48 15 33 48: — 79: 11
Sättshärdningsugn, 50 kW ................... 93 — 13 90 24 80 48: — 86: 70
Hoskins liärdugn, 30 kW .................... 180 ■—■ 64 80 15 60 48: — 128: 40
D:o, inköpt under kriget, 12,5 kW............ 480 — 72 — 15 60 48: — 135: 60
34
